  • XG3051T 차압/절대압 트랜스미터
  • XG3051T 차압/절대압 트랜스미터

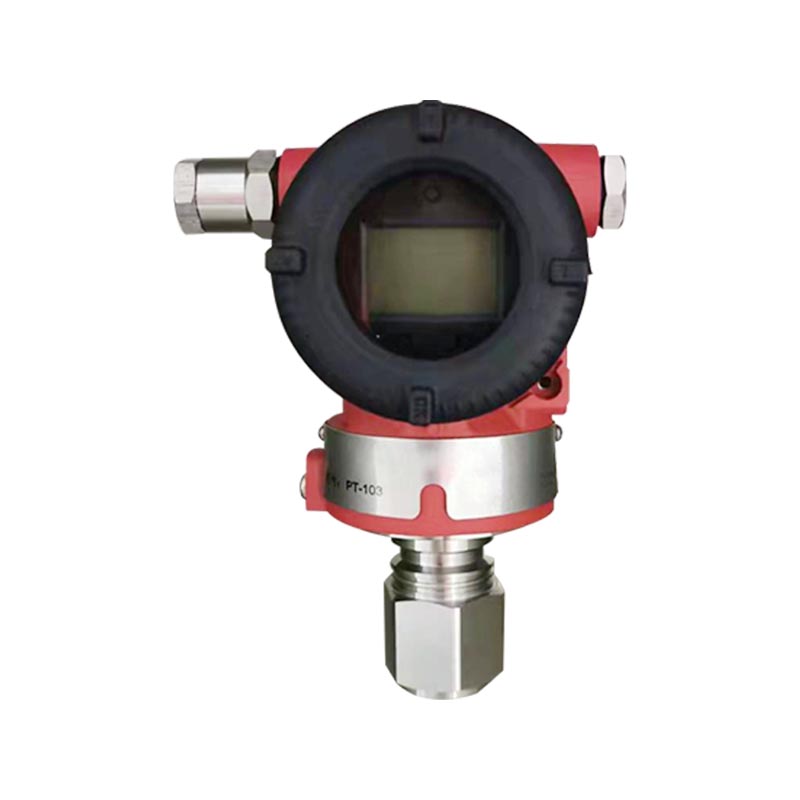

XG3051T 차압/절대압 트랜스미터

제품 소개:
XG3051T는 3051T 시리즈 지능형 직접 연결식 압력 트랜스미터로 게이지 압력과 절대 압력의 두 가지 유형으로 제공됩니다. 용량성 감지 채택, 316L 다이어프램, 4-20mA HART 출력, 24VDC 전원 공급 장치, 정확도 0.075-0.15% FS, 옵션 LCD, 로컬/수동 교정 지원, 방폭 쉘, IP65 보호, 광범위한 적용 범위, 충격 저항, 우수한 장기 안정성, 프로세스 파이프라인에 직접 설치, 압력 액세서리가 필요하지 않습니다.

주요 응용 프로그램:
가스, 액체 및 증기의 압력을 측정합니다. 석유화학, 화학, 전력, 야금, 수처리, 석유 및 가스 파이프라인 네트워크에 사용됩니다. 절대압 유형은 진공, 부압, 증류 및 증류 조건에 적합합니다. 게이지 압력은 일반 파이프라인 및 탱크 영역의 압력을 모니터링하는 데 사용되며 DCS/PLC 제어 시스템에 연결됩니다.

문의하기
PREV：XG3051T 차압/절대압 원격 트랜스미터다음：No next article
FAQ 성능 사양 기능 사양 설치 공정 연결 지침 물리적 사양
Q1: XG3051T 게이지압 모델과 절대압 모델을 어떻게 구별하고, 서로 바꿔서 사용할 수 있나요?
A: 게이지 압력은 국지적 대기압을 기준으로 하며, 절대 압력은 절대 진공을 기준으로 합니다. 하드웨어 벨로우즈는 다르므로 직접 교체할 수 없습니다. 진공 작업 조건에는 절대 압력 유형이 선호되는 반면 일반 파이프라인 압력에는 게이지 압력 유형이 선호됩니다.

Q2: 출력 신호는 4-20mA입니다. HART 프로토콜을 지원합니까?
A: XG3051T에는 4~20mA HART가 표준으로 제공됩니다. 이는 매개변수에 대해 수동으로 조정할 수 있거나 로컬 LCD 헤드를 선택하여 로컬에서 압력 값을 볼 수 있습니다.

Q3: 매체가 송신기 다이어프램에 직접 접촉할 수 있습니까? 그리고 어떤 물질과 접촉합니까?
A: 직접 연결 구조 매체는 다이어프램과 직접 접촉하며 표준 다이어프램은 316L 스테인레스 스틸입니다. 부식성이 강한 매체는 작동 조건을 사전에 확인하고 특수 멤브레인 재료를 선택해야 합니다.

Q4: 송신기 출력 실패 및 수치 점프의 일반적인 이유는 무엇입니까?
A: 먼저 24V 전원 공급 장치가 정상인지, 배선 연결이 느슨하지 않은지 확인하십시오. 둘째, 프로세스 미디어의 영향과 막힘을 조사합니다. HART 컨트롤러를 다시 재설정 및 교정하고 범위 설정에 이상이 있는지 확인하십시오.

Q5: XG3051T는 어떤 현장 환경과 방폭 수준에 적합합니까?
A: 보호 수준 IP65, 방폭 선택 지원; 석유화학, 화학, 수처리, 전력 및 기타 현장 응용 분야에 적합합니다. 범위를 초과하는 고온 및 강한 진동 환경을 피하고, 중간 온도는 제품 사양 범위를 초과하지 않아야 합니다.

범위 조정을 위한 기준 정확도
(제로 기반 선형성, 히스테리시스 및 반복성 포함) ±0.075% TD>10(TD = 최대 범위 / 조정된 범위)인 경우: ±(0.0075 × TD)%

주변 온도 영향
범위 코드 -20℃ ~ 65℃에서의 총 효과
B/L ±(0.30×TD 0.20)%×스팬
기타 ±(0.20×TD 0.10)%×스팬
범위 코드 -40℃ ~ -20℃ 및 65℃ ~ 85℃에서 총 효과
B/L ±(0.30×TD 0.20)%×스팬
기타 ±(0.20×TD 0.10)%×스팬

범위 초과 효과
±0.075% x 스팬

장기적인 안정성

범위 코드 효과(드리프트)
B/L ±0.2%×스팬/1년
기타 ±0.1%×스팬/1년


전원 공급 효과
±0.001%/10V(12~42V DC), 무시할 수 있음

범위 및 측정 범위(XG3051T-게이지 압력)
범위 코드 유형 kPa 바
B 범위 0.6~6 6~60m바
스팬 -6~6 -60~60mbar
C 범위 2~40 0.02~0.4
스팬 -40~40 -0.4~0.4
D 범위 2.5~250 0.025~2.5
스팬 -100~250 -1~2.5
F 범위 30~3000 0.3~30
스팬 -100~3000 -1~30
G 범위 0.1~10MPa 1~100
스팬 -0.1~10MPa -1~100
H 범위 0.21~21MPa 2.1~210
스팬 -0.1~21MPa -1~210
I 범위 0.4~40MPa 4~400
스팬 -0.1~40MPa -1~400
J 범위 0.6~60MPa 6~600
스팬 -0.1~60MPa -1~600


범위 and Measureme nt 범위(XG3051T-절대압력)

범위 코드 유형 kPa 바
L 범위 2~40 0.02~0.4
스팬 0~40 0~0.4
M 범위 2.5~250 0.025~2.5
스팬 0~250 0~2.5
O 범위 30~3000 0.3~30
스팬 0~3000 0~30
품목 설명
범위 Limits 범위의 상한과 하한 내에서 임의로 조정할 수 있습니다. 성능 특성을 최적화하려면 턴다운 비율이 가장 낮은 범위 코드를 선택하는 것이 좋습니다.
제로 설정 제로 및 스팬은 다음 조건을 충족하는 경우 표에 지정된 측정 범위 내에서 어떤 값으로든 조정할 수 있습니다. 교정된 스팬 ≥ 최소 스팬.
장착 위치 효과 다이어프램 표면과 평행하게 장착 위치를 변경해도 제로 드리프트가 발생하지 않습니다. 다이어프램 표면을 기준으로 장착 위치 편차가 90°를 초과하는 경우: 범위 C는 제로 드리프트 <0.25kPa를 나타냅니다. 다른 범위는 제로 드리프트 <0.15kPa를 나타냅니다. 모든 제로 드리프트는 제로점 조정으로 수정될 수 있습니다. 스팬 효과가 없습니다.
출력 2선, 4-20mA DC. 옵션 HART 디지털 통신. 선형 또는 제곱근 출력 선택 가능.
출력 signal limits: Imin=3.9 mA, Imax=20.5 mA
알람 전류 낮은 경보(최소): 3.7mA
높은 경보(최대): 21mA
알람 없음 모드(유지): 오류 발생 전 유효한 현재 값을 유지합니다.
공장 기본 경보: 높은 경보 모드
응답 시간 증폭기 감쇠 상수: 0.1s; 센서 시간 상수: 0.1-1.6s(범위 및 턴다운 비율에 따라 다름) 추가로 조정 가능한 시간 상수: 0.1‑60초.
예열 시간 <15초
주변 온도 -40~85°C
−20~65°C(LCD 및 FKM 밀봉 링 포함)
보관/운송 온도 -50~85°C
-40~85°C (with LCD)
압력 한계 진공에서 최대 범위까지.


과부하 한도:

범위 6kPa 40kPa 250kPa 3MPa
코드 (나) (씨/엘) (일/월) (F/O)
과부하 한도 0.2MPa 1MPa 4MPa 16MPa
범위 10MPa 21MPa 40MPa 60MPa
코드 (하) (나) (나) (케이)
과부하 한도 20MPa 50MPa 50MPa 70MPa


전자기 호환성(EMC)
다음 페이지의 EMC 부록'을 참조하세요.

전원 공급 및 부하 조건
전원 전압은 24V,R ≤ (Us-12V)/Imax k
여기서 Imax=23mA
최대 전원 전압: 42VDC
디지털 통신 부하 범위: 230~600Ω

전기 연결
M20×1.5 케이블 글랜드; 0.5~2.5mm² 도체에 적합한 단자입니다.

프로세스 연결
표준 프로세스 연결: NPT 1/2 내부 스레드. NPT 1/2, G1/2, M20×1.5 수나사 및 KF16 진공 포트용 어댑터를 사용할 수 있습니다.

프로세스 연결 설명(코드 1)

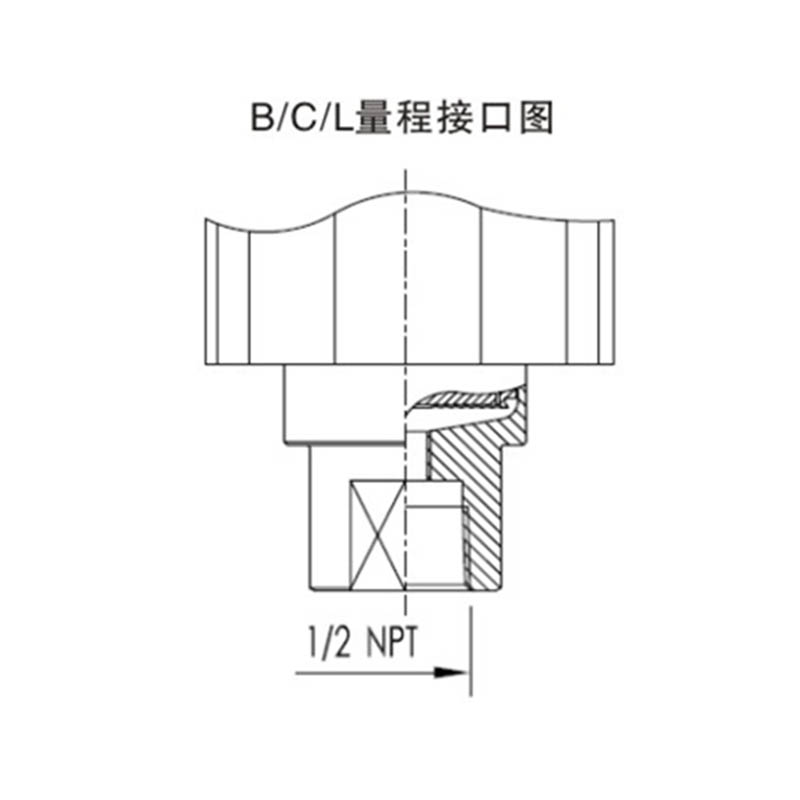

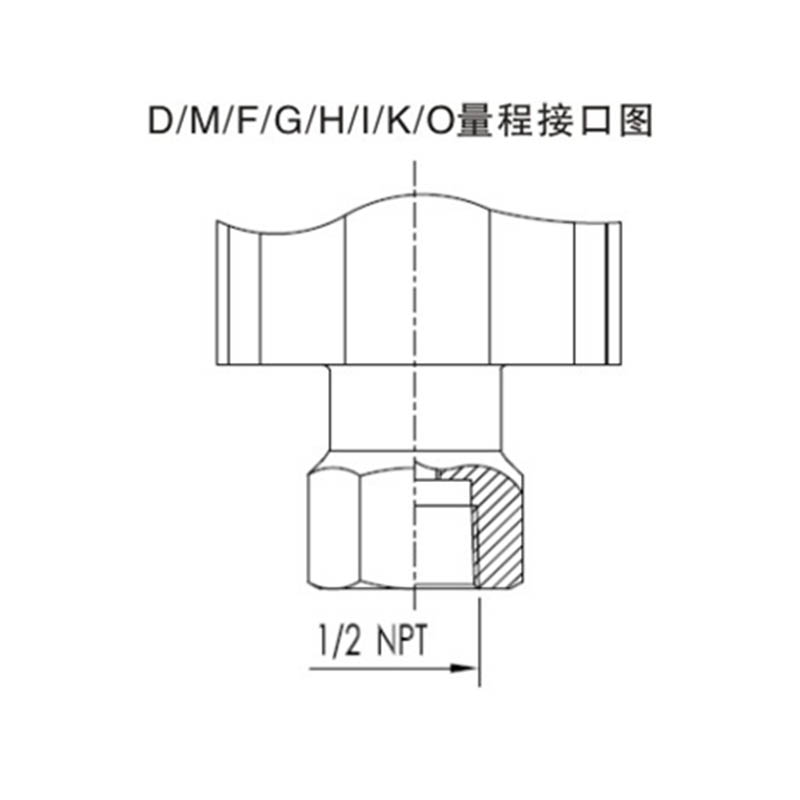

표준 형식(코드 1)
100064-Mjut 100054-1-6F2j
파생 인터페이스 양식
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

모델 및 사양 코드표

3051T 압력 트랜스미터 선택
1 G 게이지 압력
A 절대압력
2 정확도 출력
U 기본오차 ±0.04% HART 통신 사용 시 4‑20mA
B 기본오차 ±0.075% HART 통신 사용 시 4‑20mA
A 기본오차 ±0.05% HART 통신 사용 시 4‑20mA
C 기본오차 ±0.01% HART 통신 사용 시 4‑20mA
N 4‑20mA 아날로그 출력
3 게이지 압력
B 0‑0.6kPa ~ 6kPa / (0‑60 ~ 600 mmH2O) / (0‑6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH2O) / (0‑20 ~ 400mbar)
D 0‑2.5kPa ~ 250kPa / (0‑0.25 ~ 25mH²O) / (0‑25 ~ 2500mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH²O) / (0‑0.3 ~ 30bar)
G 0~0.1MPa ~ 10MPa(0~1~100bar)
H 0~0.21MPa ~ 21MPa(0~2.1~210bar)
I 0~0.4MPa ~ 40MPa(0~4~400bar)
J 0~0.6MPa~60MPa(0~6~600bar)
L 0~2kPa~40kPa(0~200~4000mmH2O/0~20~400mbar). 절대압력만
M 0~2.5kPa~250kPa(0~25~2500mbar). 절대압력만
N 0~30kPa~3MPa(0~0.3~30bar). 절대압력만
4 다이어프램 재질 / 충진액
A 316L 스테인레스 스틸/실리콘 오일
B 316L 스테인레스 스틸 / 불소화 오일
C 하스텔로이 C / 실리콘 오일
D 하스텔로이 C / 불소화 오일
5 프로세스 연결
1 1/2" NPT 내부 스레드

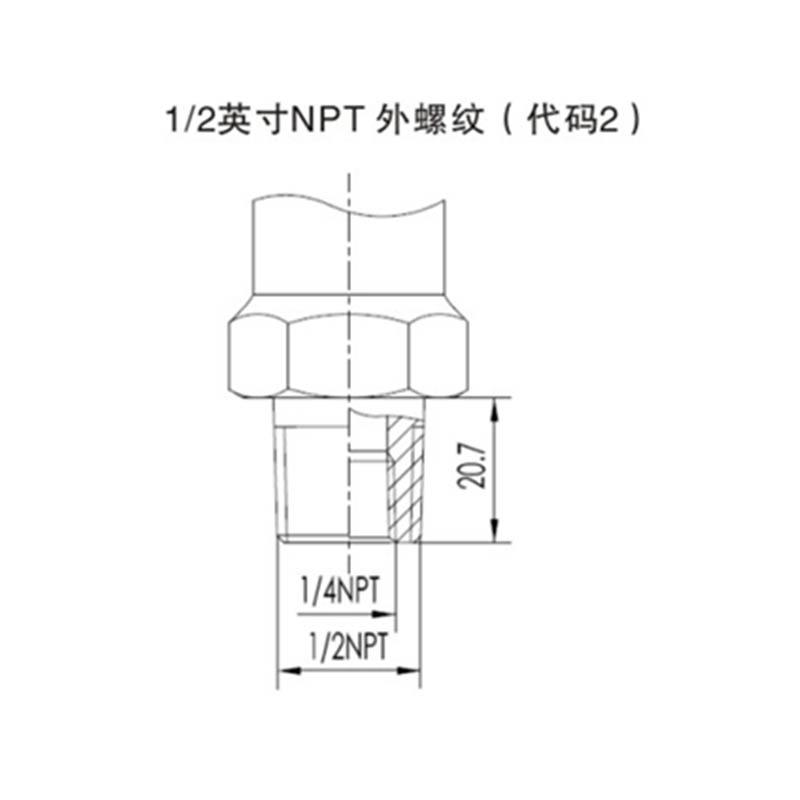

2 1/2" NPT 외부 스레드(1/4" NPT 내부)

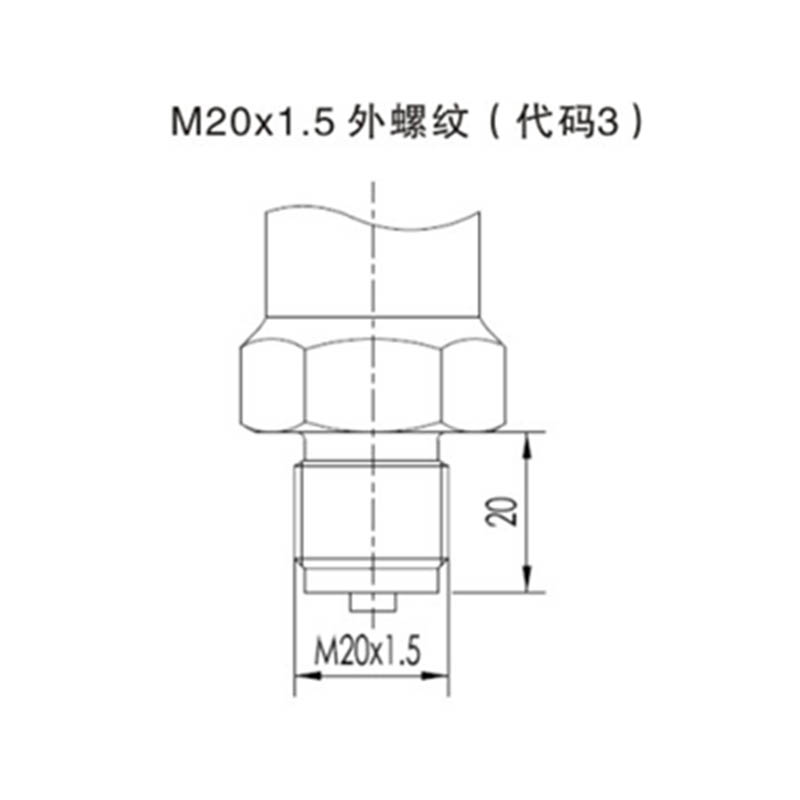

3 M20×1.5 수나사

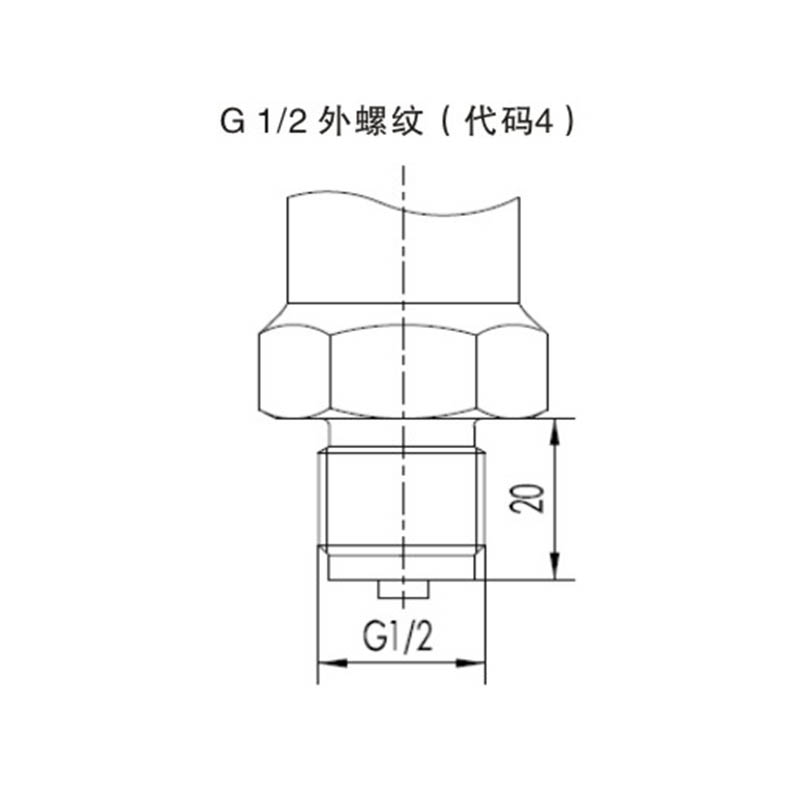

4 G1/2 외부 스레드

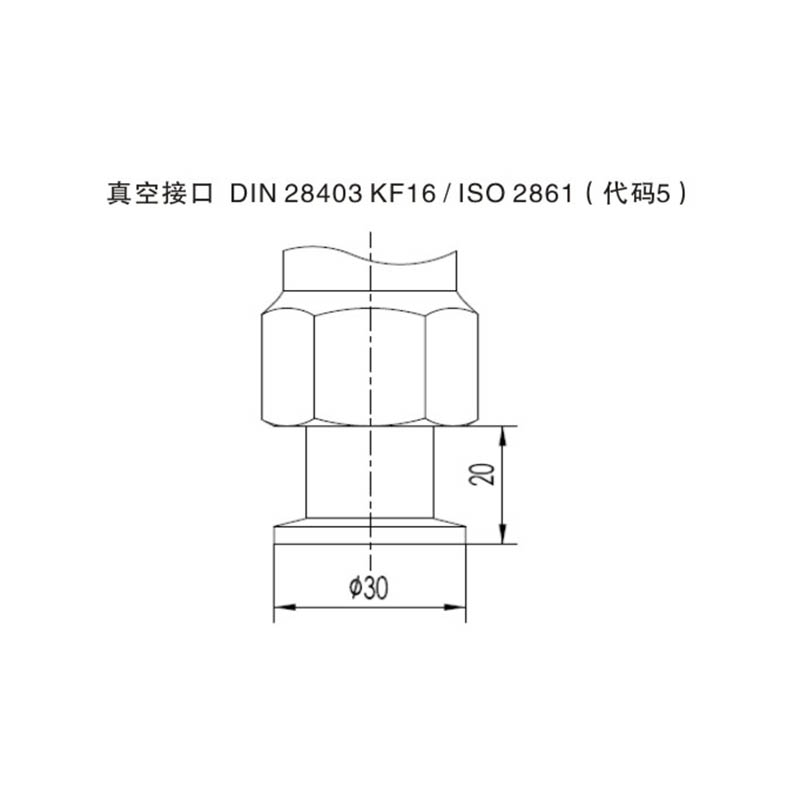

5 진공 연결 DIN 28403 KF16 / ISO 2861

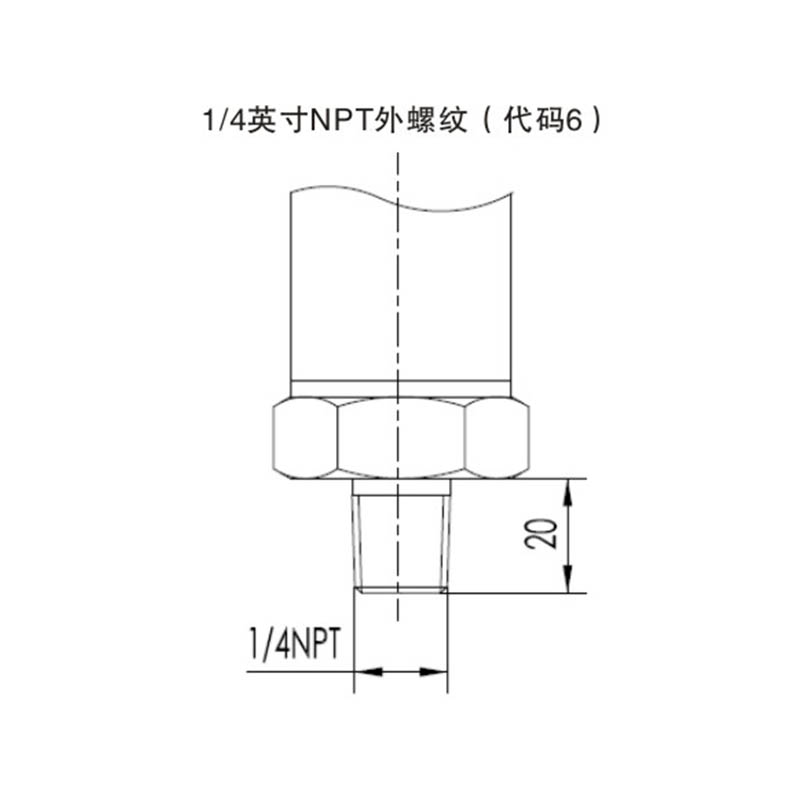

6 1/4" NPT 외부 스레드
6 특수 기능
N 없음
P 번개 보호
O 오일 프리 처리(산소 측정용: 불화 오일 충전, FKM 씰 링, <6 MPa, <60 °C)
7 장착 브래킷
N 없음
1 스테인레스 스틸
2 아연도금 탄소강
8 디스플레이
N 디스플레이 없음
2 백라이트가 있는 LCD(−20°C)
3 OLED 디스플레이(−40°C)
9 방폭 처리
N 표준 버전
A 본질안전형 NEPSI
D 방폭형, NEPSI(방폭 케이블 글랜드 제외)
10 추가 옵션
D 방폭 케이블 인입 장치
E 안전성이 향상된 케이블 인입 장치
V 저전압 버전
S 전체 스테인레스 스틸 하우징

참고:
참고 1: XG3051T 인터페이스에 해당하는 범위 코드; XG3051T 절대압 버전에 해당하는 범위 코드입니다.
참고 2: 진공 연결 DIN 28403 KF16 / ISO 2861은 2.5bar 이내의 범위에만 적용됩니다.

품목 설명
재료 다이어프램: 316L 스테인리스 스틸, 하스텔로이 C
프로세스 연결: 316L 스테인레스 스틸
채우는 액체: 실리콘 오일
송신기 하우징: 에폭시 수지 코팅이 된 알루미늄 합금
하우징 씰 링: 니트릴 고무(NBR)
명판: 304 스테인레스 스틸
무게 1.6kg(LCD, 장착 브래킷 및 프로세스 연결 제외)
인클로저 보호 등급 IP67


전자기 호환성 일정

아니요. 테스트 항목 기본표준 테스트 조건 성능 수준
1 방사 방출(인클로저) GB/T 9254-2008 도표 5 30MHz~1000MHz 패스
2 전도 방출(DC 전원 포트) GB/T 9254-2008 도표 1 0.15MHz~30MHz 패스
3 ESD 내성 GB/T 17626.2-2006 4kV(접촉) / 8kV(공기) B
4 RF 전자기장 내성 GB/T 17626.3-2006 10V/m(80MHz~1GHz) A
5 전력 주파수 자기장 내성 GB/T 17626.8-2006 오전 30시/분 A
6 전기적 급속 과도/버스트 내성 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B
7 서지 내성 GB/T 17626.5-2008 1kV(라인-라인) / 2kV(라인-그라운드)(1.2/50碌s) B
8 RF 자기장 유도 전도 방해 내성 GB/T 17626.6-2008 3V(150kHz~80MHz) A

참고:
(1) 성능 수준 A: 테스트 중 기술 사양의 한계 내에서 정상적인 성능이 유지됩니다.
(2) 성능 수준 B: 자체 복구를 통해 테스트 중에 일시적인 성능 저하 또는 기능/성능 손실이 발생할 수 있습니다. 실제 작동 조건, 메모리, 데이터는 변경되지 않습니다.
