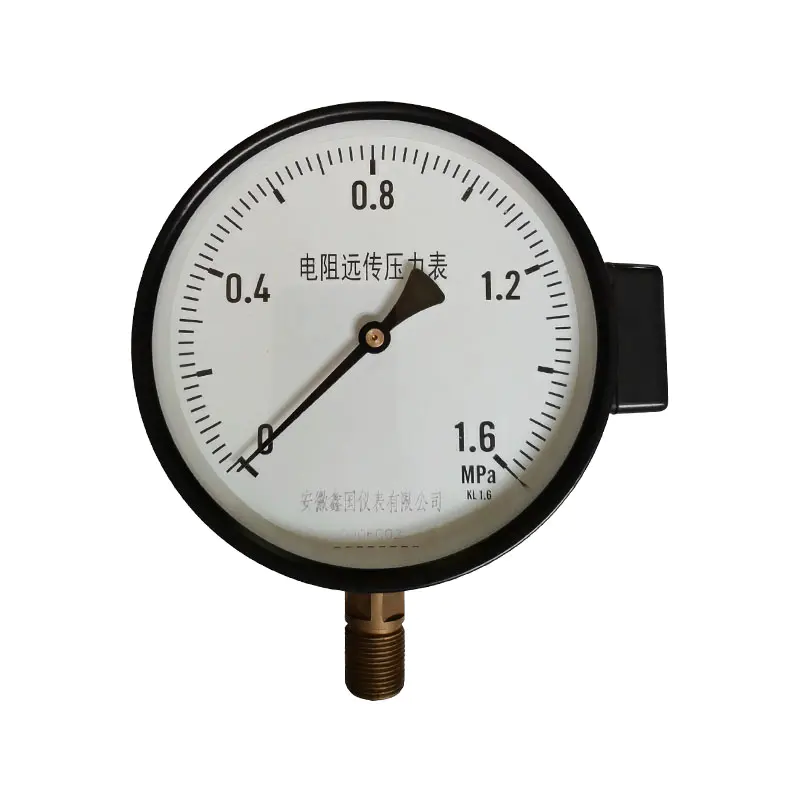

XG/YTZ-150 저항 원격 변속기 압력 게이지

XG/YTZ-150 저항 원격 압력 게이지는 로컬 압력 표시와 슬라이딩 라인 저항 신호 출력을 결합한 통합 압력 측정 장비입니다. 이는 스프링 튜브 압력 측정 본체와 슬라이딩 라인 저항 트랜스미터로 구성됩니다. 측정된 매체의 압력은 스프링 튜브의 탄성 변형을 일으키고 기어의 움직임은 다이얼 포인터를 구동하여 현장 압력 판독을 달성합니다. 반면 동축 브러시를 구동하여 슬라이딩 라인 저항기에서 미끄러지도록 하여 압력 변화를 출력용 연속 가변 저항 신호로 변환합니다. 이 신호는 보조 디스플레이 기기, 주파수 변환기 및 수집 모듈로 전송되어 원격 중앙 집중식 모니터링 및 압력 폐쇄 루프 제어를 달성합니다.

제품 장점:
1. 현장 디스플레이와 원격 신호 출력을 결합한 현장 포인터는 압력을 직관적으로 읽고 저항 신호를 출력합니다. 이 신호는 현장 관찰 및 원격 모니터링을 위해 제어실 장비로 전송될 수 있습니다.
2. 슬라이딩 저항 신호의 출력으로 신호 전송이 간단하고 편리합니다. 압력 데이터를 원격으로 수집하기 위한 보조 장비를 장착할 수 있습니다. 배선이 간단하고 설치 및 디버깅이 편리합니다.
3. 스프링 튜브 압력 측정 원리를 기반으로 구조가 안정적이고 신뢰할 수 있습니다. 무브먼트는 성숙하고 내구성이 뛰어나며 스테인리스 스틸로 제작되어 충격에 강하고 습하고 약간 진동하는 환경에 적합합니다.
4. 물 공급, 난방, 유압 및 기타 시스템에 널리 적용 가능한 강력한 보편성, 제어 캐비닛에 쉽게 접근하고 중앙 집중식 압력 모니터링을 달성하며 시스템 자동화 관리를 용이하게 합니다.

주요 판매 포인트:
1. 현장 디스플레이 및 원격 신호 전송이 통합되어 있어 작업자가 별도의 압력 게이지 및 센서 없이도 현장의 압력을 시각적으로 관찰하고 저항 신호를 출력할 수 있습니다.
2. 보조 디스플레이 미터와 결합된 저항 신호 출력은 간단한 배선과 손쉬운 디버깅을 통해 원격으로 압력을 수집하여 제어실에서 중앙 집중식 모니터링을 달성할 수 있습니다.
3. 성숙한 스프링 튜브 압력 측정 메커니즘, 안정적이고 신뢰할 수 있는 성능은 습기가 많고 약간 진동하는 장소에 적합한 모든 스테인레스 스틸, 충격 방지 버전으로 만들 수 있습니다.
4. 우수한 호환성 : 물 공급, 난방, 유압 및 기타 장비와 호환되며 전체 제어 시스템에 쉽게 연결되어 자동 모니터링을 지원합니다.
5. 일반 압력 게이지를 직접 교체할 수 있는 기존 스레드 인터페이스를 사용하여 설치 및 교체가 용이하므로 수정 비용이 저렴하고 유지 관리가 간단합니다.

FAQ 성능 사양

Q1: 저항 원격 압력계의 출력 신호는 무엇이며 PLC에 연결할 수 있습니까?
A: 출력은 4-20mA가 아닌 가변 저항 신호입니다. PLC에 직접 연결할 수 없으며 PLC에 사용하기 전에 표준 신호로 변환하려면 전용 보조 디스플레이 장비가 필요합니다.

Q2: 원격 전송이 부정확하고 제어실과 현장 포인터 간 판독값이 일관되지 않는 이유는 무엇입니까?
A: 일반적인 원인: 과도한 라인 저항, 느슨한 배선, 마모된 슬라이딩 와이어 저항, 과압으로 인한 무브먼트 변형. 리드 길이를 제어하고, 배선을 점검하여 범위를 초과하지 않도록 하고, 정기적인 교정을 수행하는 것이 좋습니다.

Q3: 진동이 심한 현장에서 원격저항 압력계를 사용할 수 있나요?
A: 진동 조건에 대해서는 내충격성 원격 압력 게이지를 사용하는 것이 우선적으로 고려되어야 합니다. 일반적인 진동은 슬라이딩 저항을 약화시키고 신호 드리프트를 유발합니다. 내진 모델은 압력 변동을 완화하고 슬라이딩 라인 저항기의 수명을 연장할 수 있습니다.

Q4: 저항 원격 압력 게이지에 부식성 매체를 사용할 수 있습니까?
A: 일반적인 과전류 부품은 구리 합금으로 만들어집니다. 부식성 조건의 경우 완전 스테인리스강 저항 원격 압력 게이지를 사용하십시오. 매체가 점성이 있고 입자를 포함하는 경우 내부 미끄럼 저항 구성 요소가 손상되지 않도록 보호하기 위해 다이어프램 구조를 선택해야 합니다.

정확도 등급: 1.5
송신기 초기 저항: 3~20Ω
송신기 전체 저항: 340~400Ω
송신기 단자 ①과 ②에 적용되는 외부 전압은 6V를 초과해서는 안 됩니다.

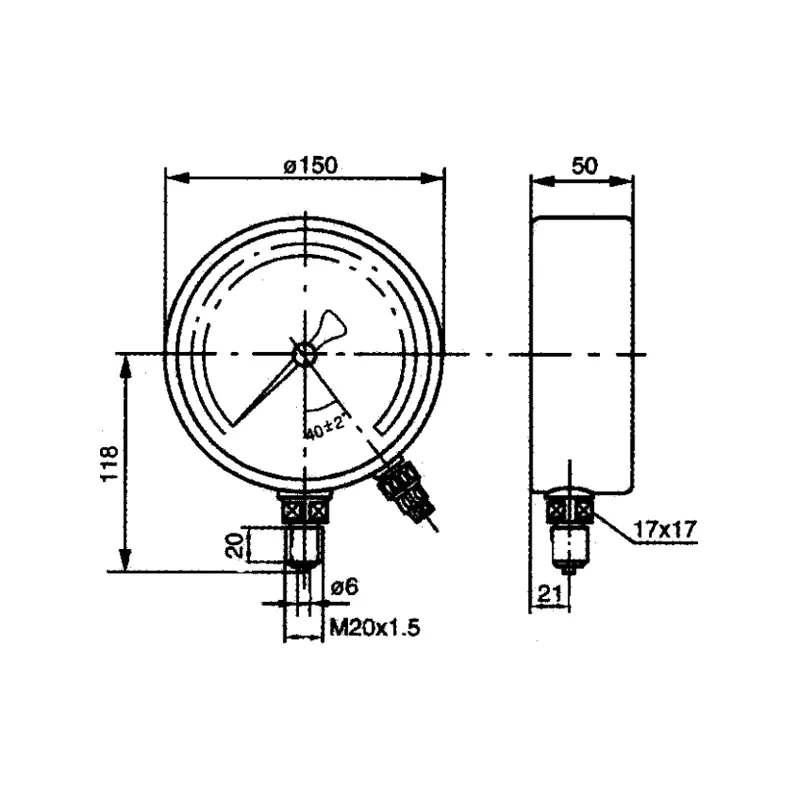

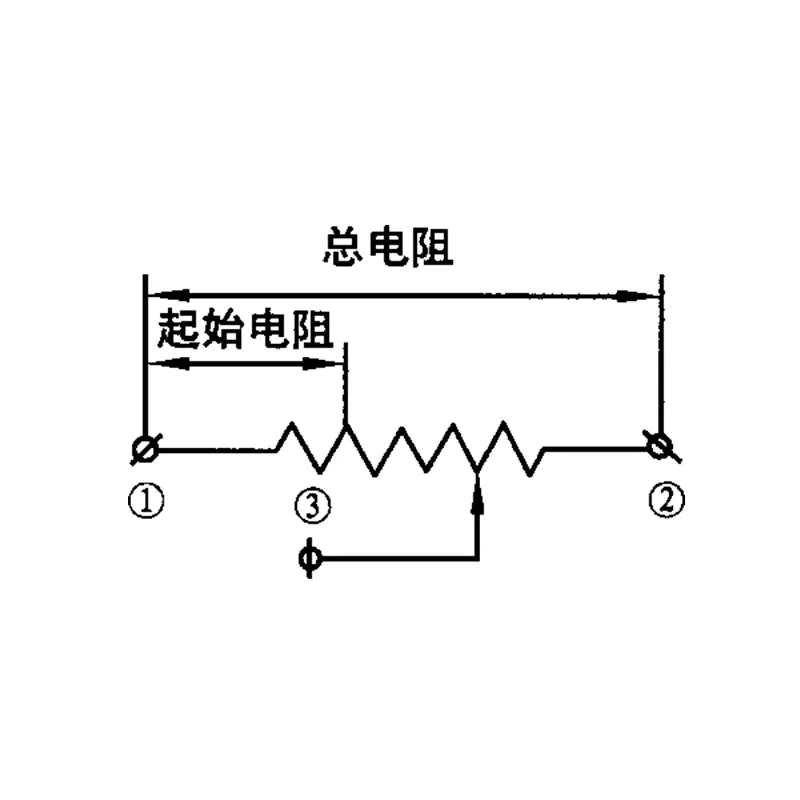

슬라이딩 저항 트랜스미터 배선 다이어그램 치수
700001 1001127
