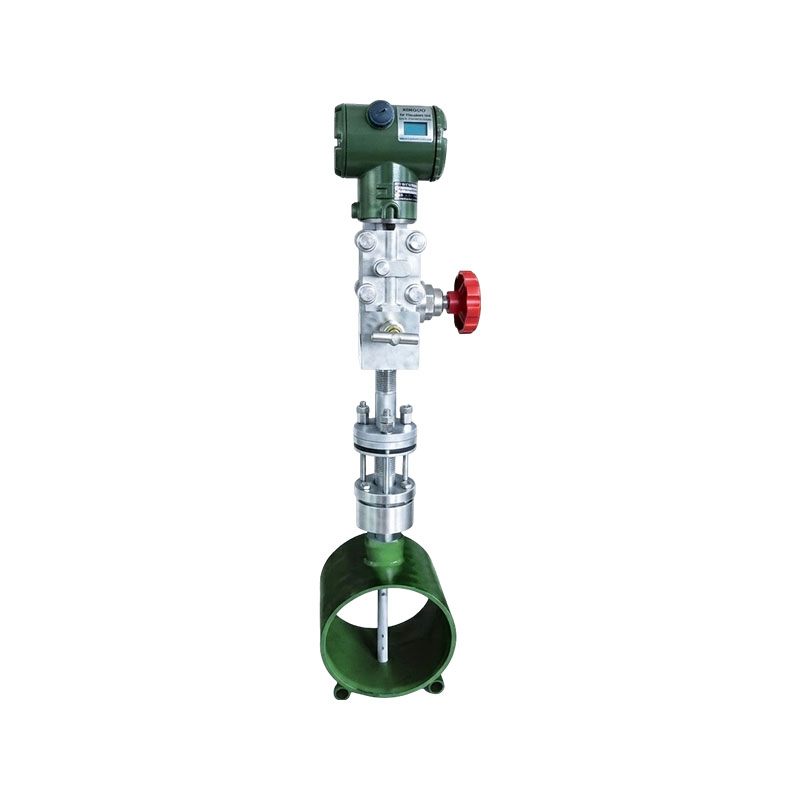

XG-W형 Velbar 유량계

XG-W 유형 Velbar 유량계는 피토관 속도 측정 원리를 기반으로 고급 공기 역학 원리를 사용하고 풍동 테스트 방법으로 보완된 고정밀 측정 장비입니다. 차압 및 속도 평균 유량 센서입니다. 유량은 유체 내 센서의 평균 전체 압력과 정압의 차이로 표시되며 일반적으로 액체, 가스 및 증기의 유량을 측정하는 데 사용됩니다.

제품 특징:
1. 측정 표면은 공기 역학적 원리를 기반으로 설계되었으며 특수 처리 후 유체 견인력과 와류 발산력이 거의 발생하지 않습니다.
2. 측면의 정압 구멍에 의해 발생된 정압은 유체와 센서 사이의 분리점 앞에 위치하며, 맥동이 없는 안정적인 차압 신호입니다.
3. 구조상 움직이는 부분이 없어 센서의 수명과 장기적인 안정성을 보장합니다.
4. 높은 정밀도(± 0.5~1.0% F.S)와 우수한 반복성(± 1.0%).
5. 이 유량계는 압력 손실이 낮아 에너지 소비를 크게 줄입니다.
6. 유량계의 정압 포트는 센서 양쪽에 위치하며 매체에 있는 이물질과 먼지에 매우 민감하지 않습니다.
7. 이 유량계는 기본적으로 유지 관리가 필요 없으며 설치가 쉽고 비용 효율적입니다.
8. 당사의 Weiliba 유량계는 사용자의 편의를 위해 통합 및 분할 구조를 가지고 있습니다.
9. 지능형 통합 전력 유량계는 강력한 기능, 낮은 전력 소비, 유량 정보를 위한 대형 스크린 LCD 및 데이터 보안을 보장하는 내부 저장 장치를 갖춘 고급 회로 설계를 채택합니다.
10. 통합 파워바 유량계 시스템은 배터리와 외부 24VDC, 출력 4~20mA, 펄스 신호 및 Hart 프로토콜로 전원을 공급받을 수 있습니다.

주요 판매 포인트:
1. 작은 압력 손실 및 낮은 에너지 소비: 평균 튜브 측정 원리를 기반으로 압력 손실은 스로틀링 유량계보다 훨씬 낮아 장기간 작동 중에 전력 및 에너지 소비를 절약하고 파이프 직경이 큰 연속 작업 조건에 적합합니다.
2. 직선 파이프 섹션에 대한 적당한 요구 사항: 프로브 정류 설계에는 오리피스 플레이트에 비해 더 짧은 직선 파이프 섹션이 필요하므로 현장의 파이프라인 공간이 제한된 개조 프로젝트에 적합합니다.
3. 통합 구조, 유지 보수가 필요 없음: 움직이는 기계 부품이 없습니다. 견고하고 충격에 강합니다. 쉽게 착용되지 않음; 기본적으로 설치 후 자주 유지 관리할 필요가 없습니다. 긴 서비스 수명.
4. 넓은 범위: 저유량부터 고유량까지 측정할 수 있으며, 하나의 장비로 액체, 가스 및 증기를 측정하는 넓은 유량 범위를 포괄할 수 있습니다.

응용 산업:
1. 전기 화력: 발전소의 보일러 공기 공급, 유도 통풍, 배가스, 증기, 순환수 및 가스의 흐름을 모니터링합니다.
2. 야금 산업: 고로 가스, 코크스로 가스, 압축 공기, 연도 가스 및 냉각수의 흐름 감지.
3. 석유화학 산업: 공정 가스, 다양한 유형의 증기, 순환 공정 유체, 대구경 파이프라인의 유량 측정 및 모니터링.
4. HVAC 시립: 도시 중앙 난방을 위한 증기, 가스, 산업 폐가스 및 환기 덕트 기류 측정.

문의하기
PREV：XG-WG 벤드 튜브 유량계다음：XG-V 시리즈 V-노치 유량계
FAQ 성능 사양

Q1: Weiliba는 대구경 파이프라인 측정에 적합합니까?
답: 매우 적합합니다. 균일한 속도의 튜브 원리를 채택하여 파이프 직경이 큰 경우 파이프라인을 절단할 필요 없이 비용 효율성이 뛰어나며 온라인 플러그인 설치가 가능하여 시공이 편리합니다.

Q2: Velbar를 통한 오염 가스 측정이 쉽게 차단됩니까?
A: 프로브는 먼지와 불순물이 포함된 연기와 가스에 대한 적응성이 좋은 자체 플러시 압력 방출 구멍으로 설계되었습니다. 매체의 먼지 함량이 매우 높을 경우 압력 태핑 구멍이 막히지 않도록 송풍 장치를 선택하는 것이 좋습니다.

Q3: Velbar와 V-cone 유량계의 주요 차이점은 무엇입니까?
A: Weiliba는 균일한 속도의 튜브에 속하며 플러그인 설치가 가능하고 압력 손실이 작아서 대구경 가스 및 공기량에 더 적합합니다. V-콘은 스로틀링 및 파이프라인 설치로 액체와 증기를 측정할 때 정확도가 더 높습니다.

Q4: Weiliba의 직선 파이프 섹션을 설치하기 위한 요구 사항은 무엇입니까?
A: 오리피스 플레이트에 비해 요구 사항은 더 낮습니다. 일반적으로 업스트림은 8~12D, 다운스트림은 3~5D가 필요합니다. 직선 파이프 섹션의 요구 사항을 충족하고 측정 정확도를 보장하려면 엘보우, 밸브 및 기타 파이프 피팅 근처에 설치하는 것이 좋습니다.

적용 파이프 직경 25~6,000mm
측정 정확도 ±0.5~1.0F.S.
반복성 1.00%
작동 온도 –100~500°C; 특수 용도의 경우 최대 800°C
작동 압력 0~25MPa; 특수 용도의 경우 최대 40 MPa
측정 상한치 프로세스 요구 사항 및 프로브 강도에 따라 다름
하한 측정 한계 측정에 필요한 최소 차압에 따라 다름
가스: 최소 차압 0.025kPa, 유속 4.5m/s
액체: 최소 차압 0.260kPa, 유속 0.6m/s
증기: 최소 차압 0.400kPa, 유속 9.7m/s
범위 비율 10:1의 범위 비율, 정확도가 유지되는 경우
호환 가능한 미디어 점도가 10센티푸아즈를 초과하지 않는 가스, 증기 및 액체의 전방향, 단방향 흐름
직선 파이프 섹션 요구 사항 일반적으로 7D 업스트림 및 3D 다운스트림

차압 트랜스미터와 스마트 유량 계산기가 장착되어 있습니다.
증기 측정용 콘덴서가 장착되어 있습니다.
연결 유형: 완전 용접, 플랜지, 나사산.

유량계 선택 표

XG-W Weili Ba 유량계
공칭 직경 -XXX 100은 DN100을 의미합니다.
구조 유형 Z 통합형 스마트형
L 원격(분할) 유형
측정된 매체 1 액체
2 가스
3 증기
체형 1 플랜지 파이프 유형
2 플랜지 삽입형
3 나사산 삽입형
파이프 정압 A 0~0.6MPa
B 0~1.0MPa
C 0~1.6MPa
D 0~2.5MPa
E 0~4.0MPa
F 0~6.3MPa
G 0~10MPa
H 0~16MPa
I 0~25MPa
J 0~40MPa
공정조건 0 표준
1 부식 방지
2 고온
3 방폭형
보상 모드 0 보상 없음
P 압력 보상 전용
T 온도 보상만 가능
Q 전체 압력 및 온도 보상
통합 신호 출력 0 없음
1 4 – 20mA
2 펄스
3 하트
통합 전원 공급 장치 0 내부 배터리
1 배터리 24 VDC 듀얼 선택 가능
2 외부 24VDC
