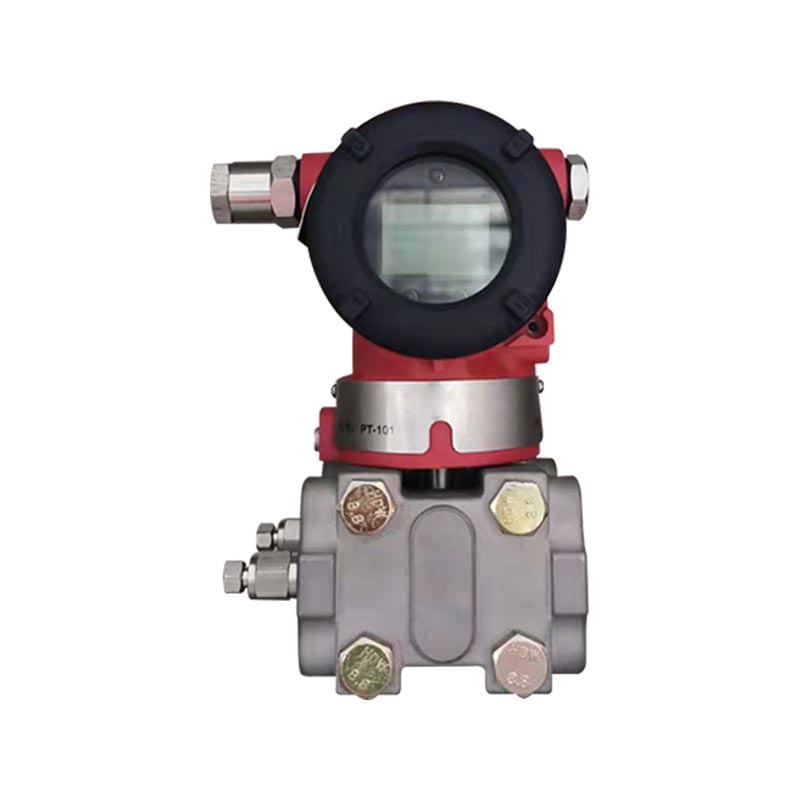

XG3051DP 차압 트랜스미터

제품 소개:
XG3051DP는 국내에서 생산된 3051 시리즈 용량성 지능형 차압 트랜스미터에 속하며, 용량성 감지 원리를 채택하여 측정된 매체의 압력 차이를 4-20mA HART 표준 신호로 변환합니다. 차압, 액체 레벨, 유속, 밀폐 용기 액체 레벨, 파이프라인 압력 차이 등과 같은 프로세스 매개변수를 측정하는 데 사용할 수 있습니다. 이는 DCS 및 PLC 제어 시스템에 널리 사용됩니다.

응용 산업:
1. 석유화학 산업: 반응 주전자 액위, 파이프라인 유량, 필터 압력차, 탱크 액위, 방폭 조건에서 널리 사용됩니다.
2. 전력 산업: 발전소의 보일러 및 터빈 시스템, 증기 및 물 유량, 노 부압, 컨테이너 액체 레벨 및 필터 압력 차이를 모니터링합니다.
3. 수처리/환경 보호: 하수 및 수질 정화 공정, 탱크 수위, 파이프라인 유량, 필터 압력 차이.
4. 야금 산업: 제련 공정에서 유체 압력 차이, 중간 액체 레벨 및 공정 파이프라인 흐름을 측정합니다.
5. 제지 산업: 펄프 액체 레벨, 필터 압력 차이, 공정 흐름 측정.

문의하기
PREV：XG3051LT 차압 액체 레벨 트랜스미터다음：XG3051DP 차압 원격 트랜스미터
FAQ 성능 사양 기능 사양 설치 공정 연결 지침 전기 연결 모델 및 사양 코드표 물리적 사양

Q1: XG3051DP는 어떤 매개변수를 측정할 수 있나요?
A: 이것은 코어의 차압을 측정하는 차압 트랜스미터입니다. 차압 변환을 통해 파이프라인 흐름, 밀폐 용기 액위, 필터 전후의 압력차, 노 부압을 측정할 수 있습니다. 절대압력을 직접 측정하는 것은 불가능합니다. 유량을 측정할 때 HART 제곱근 기능을 활성화하여 유량 신호를 출력할 수 있습니다.

Q2: 송신기 출력 신호가 부정확하고 제로 드리프트가 큰 이유는 무엇입니까?
A: 양압 및 음압 파이프에 누출, 막힘 및 유체 축적이 있습니다. ② 범위 마이그레이션 설정 오류; ③ 환경 온도의 급격한 변화; ④ 멤브레인이 과압 충격을 받습니다. 임펄스 배관 점검을 우선적으로 수행하고 HART 컨트롤러를 사용하여 영점과 범위를 재보정하십시오.

Q3: XG3051DP 2선 결선 시 주의사항은 무엇인가요?
A: 양극 신호선과 음극 신호선을 구분하지 않고 DC24V 2선 시스템을 채택하여 최대 회로 부하는 500Ω을 초과하지 않습니다. HART 통신에는 250Ω 저항기와 직렬로 연결된 회로가 필요합니다. 방폭 상황에서의 배선은 방폭 사양을 엄격히 준수하고, 케이스의 확실한 접지를 보장하십시오.

Q4: 316L이 아닌 멤브레인을 교체해야 하는 작동 조건은 무엇입니까?
A: 테스트된 매체는 부식성이 강한 매체(강산, 강알칼리, 높은 염화물 이온 함량)이며 316L은 부식되므로 Hastelloy C, Monel 또는 Tantalum 필름 시트를 선택해야 합니다. 식품 및 제약 위생 조건에는 맞춤형 위생 멤브레인 구조가 필요합니다.

범위 조정을 위한 기준 정확도
(제로 기반 선형성, 히스테리시스, 반복성 포함)±0.075%
TD>10(TD = 최대 스팬 / 조정된 스팬)인 경우 정확도는 ±(0.0075 × TD)%입니다.
제곱근 출력의 정확도는 위의 선형 기준 정확도의 1.5배입니다.

주변 온도 영향

스팬 코드 -20℃ ~ 65℃의 총 효과
A ±(0.45 × TD 0.25)% × 스팬
B ±(0.30 × TD 0.20)% × 스팬
CD/D/E ±(0.20 × TD 0.10)% × 스팬
스팬 코드 -40℃ ~ -20℃ 및 65℃ ~ 85℃에 대한 총 영향
A ±(0.45 × TD 0.25)% × 스팬
B ±(0.30 × TD 0.20)% × 스팬
CD/D/E ±(0.20 × TD 0.10)% × 스팬
범위를 벗어난 효과 ±0.075% × 스팬

정압 효과

스팬 코드 효과량
A ±(0.15%URL 0.10%스팬) / 4MPa
B ±(0.10%URL 0.075%스팬) / 16MPa
CD/D/E ±(0.05%URL 0.05%스팬) / 16MPa

과압 효과

스팬 코드 효과량
A ±0.2% × 스팬/4MPa
B ±0.2% × 스팬 / 16MPa
CD/D/E ±0.1% × 스팬 / 16MPa

장기적인 안정성

스팬 코드 효과량
A ±0.5% × 스팬/년
B ±0.2% × 스팬/년
CD/D/E ±0.1% × 스팬/년

전원 공급 효과: ±0.001% /10V(12-42V DC), 무시할 수 있음.

범위 및 한계
스팬 코드 품목 kPa mbar
A 스팬 0.1 ~ 1 1 ~ 10
범위 -1 ~ 1 -10 ~ 10
B 스팬 0.2 ~ 6 2 ~ 60
범위 -6 ~ 6 -60 ~ 60
C 스팬 0.4 ~ 40 4 ~ 400
범위 -40 ~ 40 -400 ~ 400
D 스팬 2.5 ~ 250 25 ~ 2500
범위 −250 ~ 250 −2500 ~ 2500
E 스팬 20 ~ 2000 0.2 ~ 20바
범위 -500 ~ 2000 -5 ~ 20바
매개변수 사양
범위 Limits 범위의 상한 및 하한 내에서 자유롭게 조정 가능합니다. 성능을 최적화하려면 턴다운 비율이 가장 낮은 스팬 코드를 선택하는 것이 좋습니다.
제로 설정 제로 및 스팬은 다음 조건을 충족하는 경우 측정 범위 내의 모든 값으로 조정할 수 있습니다. 교정된 스팬 ≥ 최소 스팬
장착 위치 효과 다이어프램과 평행하게 장착 위치를 변경하면 제로 드리프트가 발생하지 않습니다. 위치가 다이어프램 표면을 기준으로 90° 이상 변경되면 <0.4 kPa 이내의 제로 오프셋이 발생합니다(제로 조정으로 수정 가능). 스팬 효과가 없습니다.
출력 2선, 4~20mA DC, 옵션 HART 디지털 통신.
선형 또는 제곱근 출력 선택 가능.
출력 signal limits: Imin = 3.9 mA, Imax = 20.5 mA
알람 전류 낮은 경보 모드(최소): 3.7mA
높은 경보 모드(최대): 21mA
무경보 모드(유지): 오류가 발생하기 전에 유효한 전류를 유지합니다.
기본값: 높은 경보 모드
응답 시간 증폭기 장치의 감쇠 상수: 0.1s; 센서 시간 상수: 0.1~2s(스팬 및 턴다운에 따라 다름)
추가 조정 가능한 시간 상수: 0.1~60초.
비선형 출력 효과(예: 제곱근)는 함수에 따라 달라지며 계산될 수 있습니다.
워밍업 시간 15초 미만
주변 온도 -40 ~ 85 ℃
−20 ~ 65 ℃ (LCD 및 불소고무 O링 포함)
보관/운송 온도 -50 ~ 85℃; −40 ~ 85 ℃ (LCD 디스플레이 포함)
작동 압력 정격 작동 압력: 16 MPa / 25 MPa / 40 MPa(3개 등급)
정압 한계 3.5kPa 절대압력부터 정격압력까지. 내압력은 정격 압력의 1.5배가 될 수 있으며 트랜스미터 양쪽에 동시에 적용됩니다.
단방향 과부하 제한 정격 압력까지 단방향 과부하
전자기 호환성(EMC) 다음 페이지의 부록 전자기 호환성 표를 참조하세요.

전원 공급 및 부하 조건
전원 전압 24V, R ≤ (Us − 12V) / Imax kΩ
(여기서 Imax = 23mA)
최대 전원 전압 42VDC
최소 전원 전압 12VDC; 15VDC(백라이트 LCD 포함)
디지털 통신 부하 범위 250 ~ 600Ω

전기 연결
M20×1.5 케이블 글랜드; 0.5 ~ 2.5 mm²의 도체에 적합한 단자대입니다.

프로세스 연결
프로세스 연결 플랜지의 두 끝면은 NPT 1/4 및 M10 내부 나사산으로 태핑되어 있습니다.

포워딩 플랜지 없이 일방적인 포워딩을 위한 프로세스 연결 지침

1/2-NPT 스테인리스강 타원형 플랜지(코드 1) 100016 1. 압력 챔버 플랜지
2. O-링 씰
3. NPT 1/2 타원형 플랜지 연결
4. 볼트
M20x1.5 스테인리스강 T 커넥터(코드 2) 100007 1. 압력실 플랜지
2. M20×1.5 T형 수나사 피팅
3. 볼트
4. 오링
5. M20×1.5 너트
6. 압력 도입 튜브
그림 5: 전기 연결 다이어그램
100025

참고: 빠른 인터페이스 기능은 신호 터미널과 동일합니다.

차압 트랜스미터 모델 선택 XG3051DP-
정확도 출력
1 B 기본오차 ±0.05% HART 통신 사용 시 4~20mA
C 기본오차 ±0.075% HART 통신 사용 시 4~20mA
D 기본오차 ±0.1% HART 통신 사용 시 4~20mA
N 4~20mA 아날로그 출력
2 2 0~100Pa ~ 1kPa (0-10 ~ 100 mmH2O) / (0-1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0-20 ~ 600 mmH2O) / (0-2 ~ 60mbar)
4 0~400Pa~40kPa(0~40~4000mmH2O)/(0~20~400mbar)
5 0~2.5kPa ~ 250kPa(0-0.25 ~ 25mH2O) / (0-25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0-2 ~ 200 mH2O) / (0-0.3 ~ 30bar)
7 0~140kPa ~ 14MPa(0-3 ~ 300mH2O) / (0-1.4 ~ 140bar)
3 다이어프램 재질 유체 채우기
A 316L 스테인레스 스틸 실리콘 오일
B 316L 스테인레스 스틸 불소화 오일
C 하스텔로이 C 실리콘 오일
D 하스텔로이 C 불소화 오일
E 금도금 316L 스테인레스 스틸 실리콘 오일
F 금도금 316L 스테인레스 스틸 불소화 오일
G FEP 코팅 316L 스테인레스 스틸 실리콘 오일
T 탄탈륨 실리콘 오일
4 정격 사용 압력
0 0.2MPa(레인지 A만 해당)
7 7MPa(레인지 A만 해당)
1 16MPa
2 25MPa
3 40MPa
5 프로세스 연결
N 1/4" NPT 및 M10 나사 구멍 블리드 밸브 없음
B 1/4" NPT 및 M10 나사 구멍 플랜지 후단면에 장착된 블리드 밸브
U 1/4" NPT 및 M10 나사 구멍 플랜지 상부에 블리드 밸브 장착
D 1/4" NPT 및 M10 나사 구멍 플랜지 하부에 블리드 밸브 장착
V 1/4" NPT 및 M10 나사 구멍 수직 장착 플랜지(블리드 밸브 포함)
6 습식 씰 재질
N 니트릴부타디엔 고무(NBR)
F 플루오로엘라스토머(FKM)
P 폴리테트라플루오로에틸렌(PTFE)
7 하우징 재질
A 폴리우레탄 코팅된 알루미늄(1/2-14NPT 케이블 입구)
B 폴리우레탄 코팅된 알루미늄(M20*1.5 케이블 입구)
C 스테인레스 스틸(1/2-14NPT 케이블 입구)
D 스테인레스 스틸(M20*1.5 케이블 입구)
8 특수 기능
N 없음
F 제곱근 출력
P 낙뢰 보호 기능
O 오일 프리 처리(산소 서비스, 오일 프리 충진액, FKM 씰, < 6 MPa, <60℃)
9 장착 브래킷
N 없음
1 파이프 장착 플랫 브래킷(스프레이 코팅된 탄소강)
2 파이프 마운트 벤트 브래킷(스프레이 코팅된 탄소강)
3 파이프 장착 플랫 브래킷(스테인리스 스틸)
4 파이프 마운트 벤트 브래킷(스테인리스 스틸)
10 프로세스 연결 Accessories
N 없음
1 1/2" NPT 내부 스레드 스테인리스 스틸 타원형 플랜지
2 M20×1.5 외부 스레드 스테인레스 스틸 티 커넥터
3 M20×1.5 수나사 용접 커넥터
11 액정 디스플레이
N 디스플레이 없음
2 LCD 백라이트 디스플레이(-30℃)
3 OLED 디스플레이(-40℃)
12 방폭 처리
N 없음
A 본질 안전, NEPSI
D 방폭, NEPSI(방폭 케이블 글랜드 제외)
13 추가 옵션
D 방폭 케이블 인입 장치
E 안전 케이블 인입 장치 증가
V 저전압 버전
T 번개 보호 모듈
P 오일프리 탈지
Q 공장 테스트 보고서 포함
품목 설명
소재
측정 캡슐 스테인레스 스틸 316L
다이어프램 스테인레스 스틸 316L, Hastelloy C
프로세스 플랜지 스테인레스 스틸 304
너트와 볼트 스테인레스 스틸(A4)
유체 채우기 실리콘 오일
씰 / 개스킷 NBR(니트릴부타디엔 고무), FKM(불소 고무), PTFE(폴리테트라플루오로에틸렌)
송신기 하우징 알루미늄 합금, 에폭시 수지로 표면 스프레이 코팅
하우징 개스킷 NBR(니트릴부타디엔 고무)
명판 스테인레스 스틸 304
무게 3.3kg(LCD, 마운팅 브래킷, 프로세스 연결 제외)
주택 보호 수업 IP67

EMC 부록 표(전자파 적합성 부록)
아니요. 테스트 항목 기본표준 테스트 조건 성능 수준
1 방사 방해(인클로저) GB/T 9254-2008 도표 5 30MHz ~ 1000MHz 패스
2 전도 방해(DC 전원 포트) GB/T 9254-2008 도표 1 0.15MHz ~ 30MHz 패스
3 정전기 방전(ESD) 내성 GB/T 17626.2-2006 4kV(접점) B
8kV(공기)
4 방사 RF 전자기장 내성 GB/T 17626.3-2006 10V/m(80MHz ~ 1GHz) A
5 전력 주파수 자기장 내성 GB/T 17626.8-2006 30A/분 A
6 전기적 급속 과도/버스트 내성 GB/T 17626.4-2008 2kV(5/50ns,5kHz) B
7 서지 내성 GB/T 17626.5-2008 1kV(라인-라인) B
2kV(라인-어스)(1.2us/50us)
8 RF 장에 의해 유도된 전도 방해 내성 GB/T 17626.6-2008 3V(150kHz ~ 80MHz) A

참고:
(1) 성능 수준 A: 테스트 중에 기술 사양의 한계 내에서 성능이 정상으로 유지됩니다.
(2) 성능레벨B : 시험 중 기능이나 성능이 일시적으로 저하되거나 상실될 수 있으나 자동으로 회복될 수 있습니다. 실제 작동 상태, 저장된 데이터 및 해당 매개변수는 변경되지 않습니다.

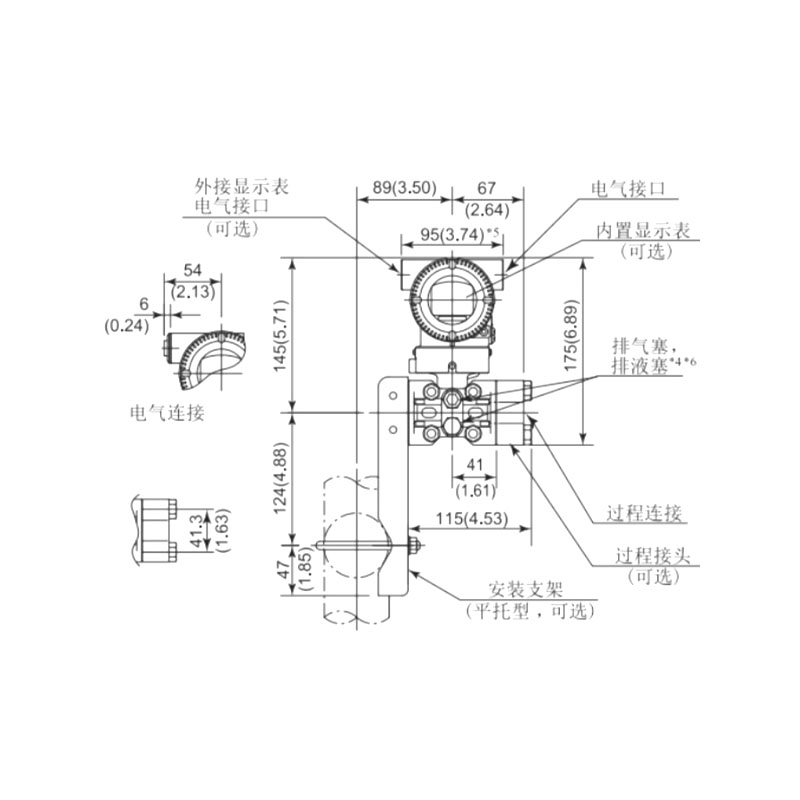

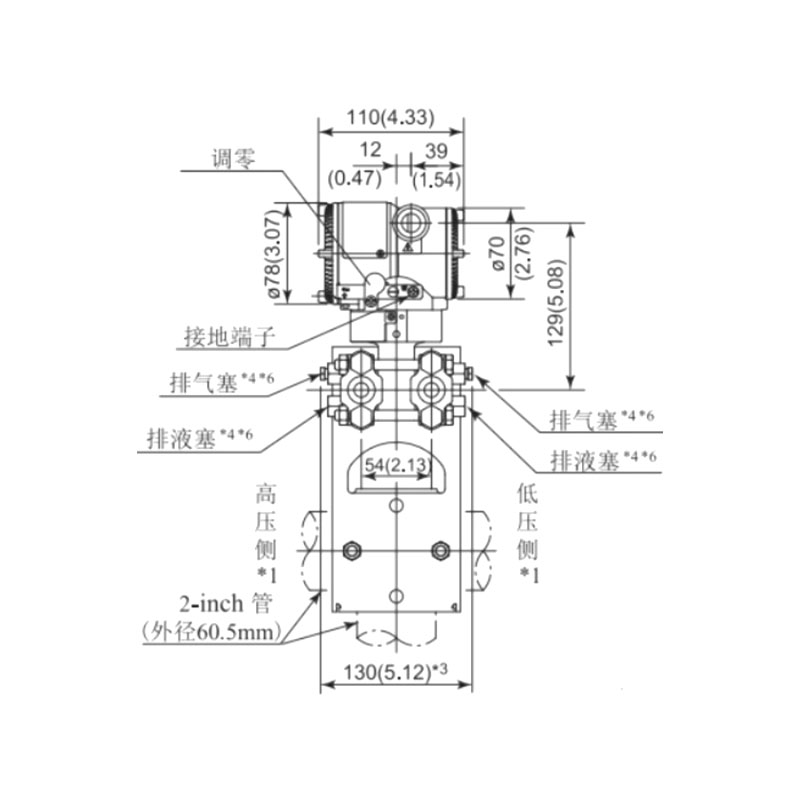

수평 배관 연결(정면도) 수평 배관 연결(측면도)
100041 100032

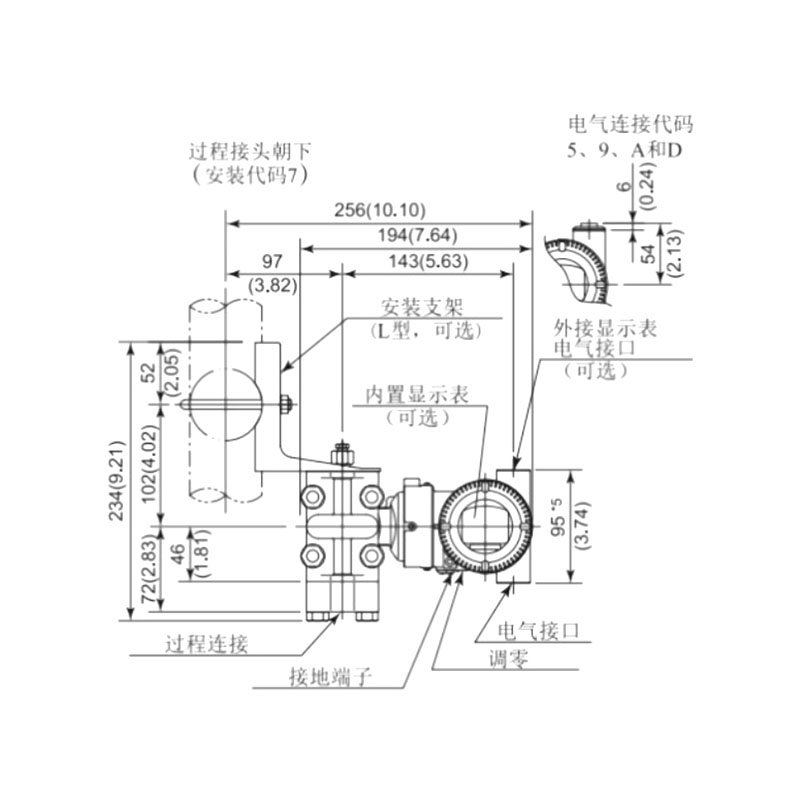

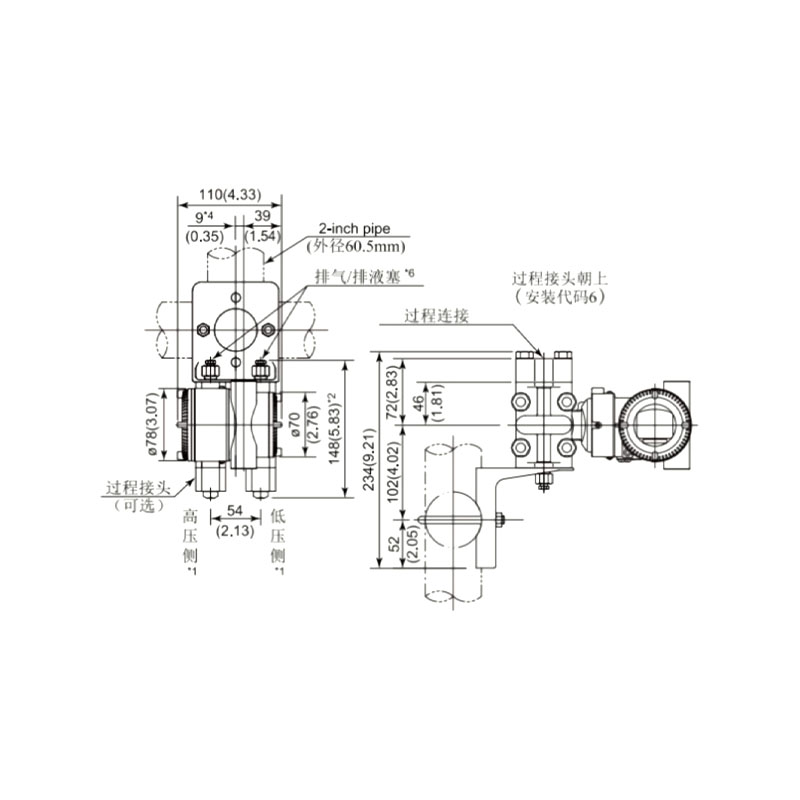

수직 장착(커넥터를 아래로 향하게) 수직 장착(커넥터가 위로 향함)
100023 100014
