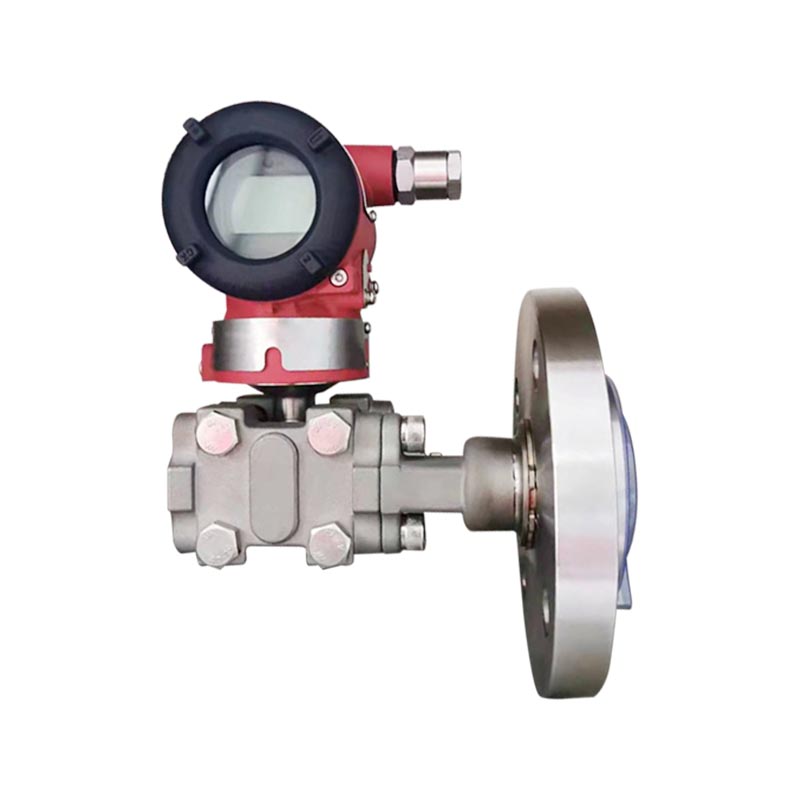

XG3051LT 차압 액체 레벨 트랜스미터

제품 소개:
XG3051LT는 3051 시리즈 단일 플랜지 원격 차압 액체 레벨 트랜스미터입니다. 용량성 감지 원리를 기반으로 플랜지 절연 다이어프램이 측정 매체에 직접 접촉하여 액체 레벨에 의해 생성된 정압 차동을 4~20mA HART 디지털 신호 출력으로 변환합니다. 이는 특히 고점도, 쉬운 결정화, 쉬운 침전 및 강한 부식 매체 액체 레벨 측정 문제를 해결하여 압력 파이프의 필요성을 제거하고 파이프라인 막힘을 방지하는 데 사용됩니다.

응용 산업:
1. 석유화학 산업: 반응 용기, 저장 탱크, 점성 물질, 쉽게 결정화되는 매체 및 2상 인터페이스의 액체 레벨을 측정합니다.
2. 수처리 환경 보호: 하수 탱크, 화학 물질 저장 탱크, 슬러지 탱크 및 부유 고형물 매체의 액체 수준을 모니터링합니다.
3. 제약 산업: 반응 탱크, 성분 탱크, 고부식성 약물 및 위생 탱크 레벨의 액체 레벨.
4. 식품 및 음료: 소스, 시럽과 같은 고점도 재료는 선택적인 위생 플랜지 구조를 갖춘 탱크에 보관할 수 있습니다.

문의하기
PREV：No previous article다음：XG3051DP 차압 트랜스미터
FAQ 공정 연결 지침 입력 출력 응답 시간 일반 조건 전기 연결 모델 및 사양 코드표

Q1: XG3051LT와 XG3051DP의 차이점은 무엇입니까?
A: XG3051DP는 외부 압력 도관이 필요한 일반적인 차압 트랜스미터입니다. XG3051LT는 단일 플랜지 원격 액체 레벨 전송 유형으로 격리 플랜지 다이어프램이 장착되어 있으며 압력 파이프가 필요하지 않습니다. 점성, 결정성 및 쉽게 막히는 매체의 액체 레벨을 측정하는 데 적합하지만 유량 측정에는 적합하지 않습니다.

Q2: 액체 레벨 측정이 부정확하고 변동이 큰 이유는 무엇입니까?
A: ① 플랜지 다이어프램은 재료 축적 및 스케일링으로 덮여 있습니다. ② 실리콘 오일 충전 시스템에 과열 및 부압이 발생하여 실리콘 오일이 기화됩니다. ③ 범위 마이그레이션 설정 오류입니다. ④ 탱크 매체의 밀도가 변경되었습니다. 플랜지 다이어프램의 작동 상태를 우선적으로 확인한 후 영점 및 범위를 다시 교정하십시오.

Q3: 플러그인 다이어프램과 플랫 플랜지를 선택하는 방법은 무엇입니까?
A: 매체는 벽에 정착하여 매달리기 쉽습니다. 멤브레인이 탱크 벽의 침전물로 덮이는 것을 방지하려면 삽입 가능한 멤브레인을 선택하십시오. 배지는 깨끗하고 침전물이 없으며 평평한 플랜지를 선택할 수 있습니다.

Q4: 316L 필름에 직접 사용할 수 없는 미디어는 무엇입니까?
A: 높은 염화물 이온 매질, 강산 및 알칼리, 강한 부식 조건에서 316L은 부식되며 Hastelloy C, Monel 또는 탄탈륨 필름 시트를 선택해야 합니다. 고온 작업 조건에서는 충전 유체의 온도 저항 수준을 확인해야 합니다.

저압측 공정 연결 지침

1/2-NPT 스테인리스강 타원형 플랜지(코드 1) 100016 1. 압력 챔버 플랜지
2. O-링 씰
3. NPT 1/2 타원형 플랜지 연결
4. 볼트
M20x1.5 스테인리스강 T 커넥터(코드 2) 100007 1. 압력실 플랜지
2. M20×1.5 T형 수나사 피팅
3. 볼트
4. 오링
5. M20×1.5 너트
6. 압력 도입 튜브

측정 매개변수: 차압, 액체 레벨

측정 범위
하한 -100% URL부터(지속적으로 조정 가능)
상한 최대 100% URL(지속적으로 조정 가능)
표 1 — 범위 코드와 범위 간의 관계
범위 코드 최소 범위 최대 범위 정격압력(최대)
B 1kPa 6kPa 레벨 플랜지의 정격 압력
C 4kPa 40kPa
D 25kPa 250kPa
E 200kPa 2MPa
표 2 레벨 플랜지의 정격 압력
레벨 플랜지 유형 공칭 직경 최소 범위
단일 원격 씰 이중 원격 씰
플랫형 DN 50/2" 10kPa 10kPa
플랫형 DN 80 / 3" 6kPa 1kPa
플랫형 DN4" 6kPa 1kPa
삽입형 DN 50/2" 16kPa 16kPa
삽입형 DN 80/2" 6kPa 1kPa
삽입형 DN4" 6kPa 1kPa

차압 레벨 트랜스미터의 최소 스팬은 표 1과 표 2의 최소 스팬 중 더 큰 값이어야 합니다. 조정된 스팬은 이 최소 스팬보다 작아서는 안 됩니다.
레벨 트랜스미터의 최대 스팬은 트랜스미터 본체의 최대 스팬과 레벨 플랜지의 정격 압력 사이에서 더 작은 값이어야 합니다.

출력 신호
2선, 4~20mA DC HART 출력, 디지털 통신; HART 프로토콜은 4~20mA DC 신호에 중첩됩니다.
출력 신호 제한: Imin = 3.9mA, Imax = 20.5mA

경보 전류(구성 가능 모드)
낮은 경보 모드(최소) 3.7mA
하이 알람 모드(최대) 21mA
알람 없음 모드(보류) 오류가 발생하기 전에 유효한 현재 값을 유지합니다.
경보전류의 표준설정 높은 경보 모드


증폭기 구성요소의 감쇠 상수는 0.1초입니다. 센서 및 레벨 플랜지의 시간 상수 범위는 센서 범위, 턴다운 비율, 모세관 길이 및 충전 유체의 점도에 따라 0.2~2초입니다.
추가 조정 가능한 시간 상수: 0.1 ~ 60 s.

레벨 플랜지 트랜스미터는 어느 위치에나 직접 장착할 수 있습니다.
최적의 설치 조건은 공정 플랜지의 축을 수직으로 유지하는 것입니다. 위치 편차로 인해 수정 가능한 제로 이동이 발생합니다. 전자 하우징은 최대 360°까지 회전할 수 있으며 고정 나사를 사용하여 어느 위치에나 고정할 수 있습니다.

환경 조건

주변 온도
최소 충전액에 따라 다름
최대 85°C
로컬 디스플레이 및 FKM 씰 포함 -20 ~ 65 °C
보관/운송 온도
최소 충전액에 따라 다름
최대 85°C
상대습도 0 ~ 100%
충격 저항
가속 50g
기간 11ms
진동 저항 2g 최대 500Hz
EMC(전자기 호환성) 표 3 "EMC 부록"을 참조하십시오.

공정 매체 한계 온도 한계
중간 온도:-30~180°C

중간 온도 한계 -30 ~ 180 °C
송신기 본체 압력 한계 3.5kPa 절대압력부터 정격압력까지. 과압 보호 기능은 트랜스미터 양쪽에 동시에 적용되어 정격 압력의 1.5배에 도달할 수 있습니다.
레벨 플랜지 정격 압력
ANSI 표준 150psi ~ 600psi
DIN 표준 PN 1.6MPa ~ PN 10MPa
단면 과부하 제한 저압측: 트랜스미터 본체의 정격 압력; 고압측: 레벨 플랜지의 정격 압력. 수정 가능한 제로 드리프트가 발생할 수 있습니다.
무게 DN 50/2": 약 7~10kg
DN 80/3": 약. 8~11kg
DN 4": 약 9~12kg
폭발 방지
NEPSI 방폭 승인 Ex dⅡC T6
NEPSI 본질안전 승인 Ex iaⅡC T4
허용 작동 온도 -40°C ~ 65°C

전원 공급 및 부하 조건
공급 전압 24V
수식 로드 R ≤ (Us − 12V)/Imax kΩ 여기서 Imax = 23mA
최대. 공급 전압 42VDC
최소 공급 전압 12VDC; 15VDC(백라이트 LCD 디스플레이용)
디지털 통신 부하 범위 230 ~ 600Ω
재료
측정 캡슐 316L 스테인레스 스틸
다이어프램 316L 스테인레스 스틸, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
프로세스 플랜지 304 스테인레스 스틸
유체 채우기 실리콘 오일, 식물성 오일
개스킷 니트릴 고무(NBR), 불소엘라스토머(FKM), PTFE
송신기 하우징 표면에 에폭시 코팅이 된 알루미늄 합금
하우징 씰 니트릴 고무(NBR)
명판 304 스테인레스 스틸
전기 연결 M20×1.5 케이블 글랜드. 0.5 ~ 2.5 mm² 도체에 적합한 단자
프로세스 연결 트랜스미터의 저압측: UNF 7/16" 내부 스레드. 고압측의 레벨 플랜지는 ANSI 또는 DIN 표준을 준수합니다. 직접 장착 가능. 치수 도면을 참조하세요.
인클로저 보호 등급 IP67

표 3 EMC 부록
아니요. 테스트 항목 기본표준 테스트 조건 성능 수준
1 방사 방출(인클로저) GB/T 9254-2008 도표 5 30MHz ~ 1000MHz 패스
2 전도 방출(DC 전원 포트) GB/T 9254-2008 도표 1 0.15MHz ~ 30MHz 패스
3 정전기 방전(ESD) 내성 GB/T 17626.2-2006 4kV(접촉) 8kV(공기) B
4 방사 RF 전자기장 내성 GB/T 17626.3-2006 10V/m(80MHz ~ 1GHz) A
5 전력 주파수 자기장 내성 GB/T 17626.8-2006 오전 30시/분 A
6 전기적 급속 과도/버스트 내성 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B
7 서지 내성 GB/T 17626.5-2008 1kV(라인-라인)2kV(라인-어스)(1.2us/50us) B
8 RF 필드에 의해 유발된 전도 방해 내성 GB/T 17626.6-2008 3V(150kHz ~ 80MHz) A

참고:
(1) 성능 수준 A: 테스트 중에 성능은 기술 사양의 한계 내에서 정상으로 유지됩니다.
(2) 성능레벨B : 테스트 중 기능이나 성능이 일시적으로 저하되거나 손실될 수 있으나 자동으로 복구될 수 있습니다. 실제 작동 상태, 저장된 데이터 및 기타 데이터는 변경되지 않습니다.

치수

플랫 플랜지 플랫 플랜지
100011 100002

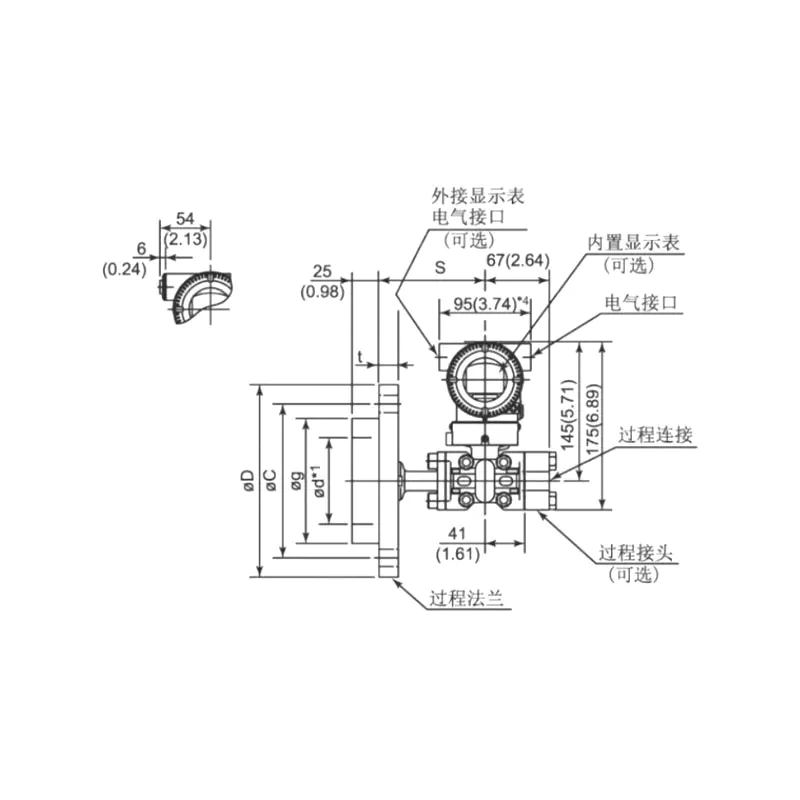

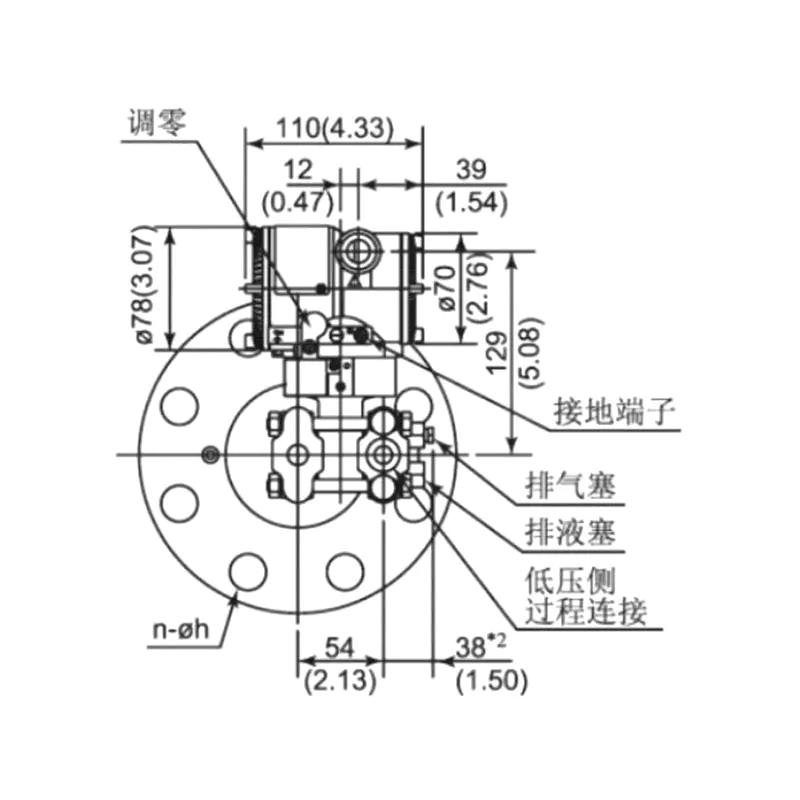

표 4 레벨 플랜지 치수 도면
공칭 직경 정격압력 ΦD ΦC Φd1*1(인서트 유형) Φg t 볼트
수량 스레드
DN 50(밀폐면 DIN 2526 유형 E)(플랜지 DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6.4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80(밀폐면 DIN 2526 유형 E)(플랜지 DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6.4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2"(ANSI B 16.5 RF 유형) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3"(ANSI B 16.5 RF 유형) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4"(ANSI B 16.5 RF 유형) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

참고: 사용자는 선택적으로 볼트와 너트를 설치할 수 있습니다.

그림 5: 전기 연결 다이어그램
100025

참고: 빠른 인터페이스 기능은 신호 터미널과 동일합니다.

XG3051 차압 레벨 트랜스미터 플랜지 부품 선택 코드
1 액체 밀봉 어셈블리
LT 레벨 플랜지, 모세관 없음, ⊕ 측면
2 범위
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH2O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH2O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH2O) / (0–20 ~ 400mbar)
5 0–2.5kPa ~ 250kPa (0–0.25 ~ 25 mH2O) / (0–25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH2O) / (0–0.3 ~ 30bar)
7 0–140kPa ~ 14MPa (0–3 ~ 300 mH2O) / (0–1.4 ~ 140bar)
3 프로세스 연결 공칭 직경 씰 종류 다이어프램/씰 표면 재질
A DN50 DIN 2501 DIN2501 E DN2526을 입력하세요. 316L 스테인레스 스틸
B DN50 DIN 2501 DIN2502 E DN2526을 입력하세요. 하스텔로이 C
C DN50 DIN 2501 DIN2503 E DN2526을 입력하세요. 탄탈륨
H DN80 DIN 2501 DIN2504 E DN2526을 입력하세요. 316L 스테인레스 스틸
I DN80 DIN 2501 DIN2505 E DN2526을 입력하세요. 하스텔로이 C
G DN80 DIN 2501 DIN2506 E DN2526을 입력하세요. 탄탈륨
D DN2" ANSI B 16.5 ANSI B 16.5 RF 유형 ANSI B 16.5 316L 스테인레스 스틸
E DN2" ANSI B 16.5 ANSI B 16.6 RF 유형 ANSI B 16.5 하스텔로이 C
F DN2" ANSI B 16.5 ANSI B 16.7 RF 유형 ANSI B 16.5 탄탈륨
K DN3" ANSI B 16.5 ANSI B 16.8 RF 유형 ANSI B 16.5 316L 스테인레스 스틸
L DN3" ANSI B 16.5 ANSI B 16.9 RF 유형 ANSI B 16.5 하스텔로이 C
M DN3" ANSI B 16.5 ANSI B 16.10 RF 유형 ANSI B 16.5 탄탈륨
N DN4" ANSI B 16.5 ANSI B 16.11 RF 유형 ANSI B 16.5 316L 스테인레스 스틸
O DN4" ANSI B 16.5 ANSI B 16.12 RF 유형 ANSI B 16.5 하스텔로이 C
P DN4" ANSI B 16.5 ANSI B 16.13 RF 유형 ANSI B 16.5 탄탈륨
Z 특별 맞춤화
4 정격 압력/압력 등급 플랜지 압력 표준
1 PN 1MPa/4MPa DIN 2501
2 PN 6.4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5(DN4" ANSI B 16.5 제외)
5 연결 유형
F 플랫형
H 인서트 유형, 316L 스테인리스강 삽입 길이 50mm
I 인서트 유형, 316L 스테인리스강 삽입 길이 100mm
G 인서트 유형, 316L 스테인리스강 삽입 길이 150mm
L 인서트 유형, 하스텔로이 C 삽입 길이 50mm
M 인서트 유형, 하스텔로이 C 삽입 길이 100mm
N 인서트 유형, 하스텔로이 C 삽입 길이 150mm
Z 특별 맞춤화
6 충전 유체 온도 범위
W 저온 실리콘 오일 -65 ~ 145°C
S 상온 실리콘 오일 -30 ~ 200°C
H 고온 실리콘 오일 -10 ~ 350°C
U 초고온 실리콘 오일 0 ~ 415°C
V 식물성 기름 0 ~ 250°C
F 불소화유 -30 ~ 260°C
7 습식 플랜지 다이어프램 면 구성
N 없음
1 FEP(불화 에틸렌 프로필렌)로 코팅된 316L, 온도 ≤180°C
2 PFA(퍼플루오로알콕시)로 코팅된 316L, 온도 ≤260°C
3 PTFE 필름으로 적층된 다이어프램(폴리테트라플루오로에틸렌 필름) [2], 온도 200°C 이하(인서트 유형에는 해당되지 않음)
4 FEP(불화 에틸렌 프로필렌)로 코팅된 316L, 온도 ≤180°C (Insert type only)
5 PFA(퍼플루오로알콕시)로 코팅된 316L, 온도 ≤260°C (Insert type only)
6 금도금 316L
7 루비 도금 316L
8 진공 방지 처리

관련상품
