XG/YE-100, 150 시리즈 다이어프램 박스 압력계 Manufacturers
홈 / 제품 / 압력 계기 / 압력계 / XG/YE-100, 150 시리즈 다이어프램 박스 압력계
  • XG/YE-100, 150 시리즈 다이어프램 박스 압력계
  • XG/YE-100, 150 시리즈 다이어프램 박스 압력계

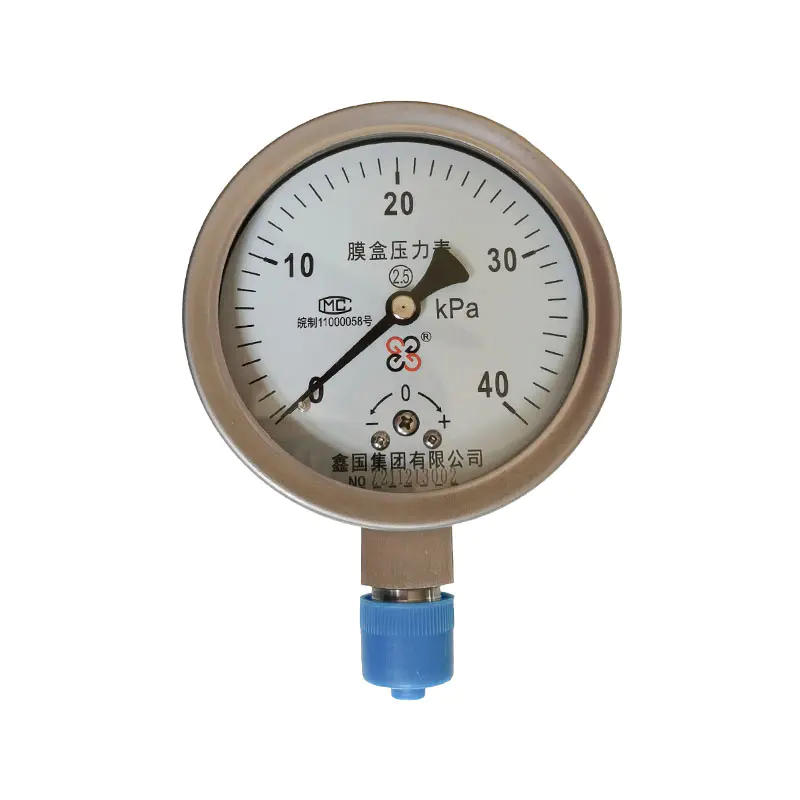

XG/YE-100, 150 시리즈 다이어프램 박스 압력계

XG/YE-100、150 시리즈 다이어프램 박스 압력 게이지는 주름진 멤브레인 박스를 압력 감지 요소로 사용하는 로컬 미세 압력 표시 기계식 압력 게이지입니다. 게이지 직경은 Φ 100mm와 Φ 150mm의 두 가지 사양으로 나뉩니다. 골판지 상자를 사용하여 압력 하에서 탄성 변위를 생성함으로써 레버 기어 전달 메커니즘에 의해 변위가 증폭되고 포인터가 구동되어 현장 미세 압력, 부압 및 정압 및 부압 디스플레이를 달성합니다. 액체 필름 상자와 조인트의 일반 버전은 구리-주석 합금으로 만들어집니다. 접미사 - B는 스테인레스 스틸 버전이며 액체 수용 부품은 스테인레스 스틸 재질로 대체됩니다. 폭발 위험 없이 가스 미세 압력 및 음압을 측정하는 데 적합한 확장 가능한 충격 방지 및 자기 보조 전기 접점 구성으로 보일러 환기, 가스, 용광로, 먼지 제거 팬 및 기타 작업 조건에서 일반적으로 사용됩니다.

제품 장점 :
1. 미세 압력 측정의 감도가 높고 멤브레인 박스 압력 감지 요소는 작은 압력 변화에 민감하므로 미세 압력 및 저압 가스 측정 시나리오에 특히 적합합니다.
2. 우수한 기밀 성능, 용접 밀봉 구조, 가스 누출 방지, 일반적으로 퍼니스 공기 압력, 가스, 환기 등과 같은 가스 압력 모니터링에 사용됩니다.
3. 가볍고 안정적인 구조, 간단한 내부 구조, 일부 스프링 튜브 장비에 비해 과부하 저항이 우수하고 일일 고장률이 낮습니다.
4. 옵션 구성이 풍부하며 스테인레스 스틸, 충격 방지 및 자기 보조 전기 접점 버전으로 만들어 현장 경보 연동을 달성할 수 있습니다. 인터페이스는 다양하고 설치 및 디버깅이 쉽습니다.

주요 판매 포인트:
1. 민감한 미세 압력 측정, 멤브레인 박스 압력 감지 요소, 저압 및 미세 압력 가스 감지에 능숙하며 작은 압력 변화에 빠르게 반응합니다.
2. 기밀성이 좋고 용접 밀봉 구조로 가스 누출이 쉽지 않으며 풍압, 가스, 노 환기 등과 같은 가스 작업 조건에 적합합니다.
3. 고장률이 낮은 간단한 구조로 특정 과부하를 견딜 수 있고 가벼우며 장기간 작동이 가능합니다.
4. 압력 경보 연동 제어를 달성하기 위해 스테인레스 스틸, 충격 방지 및 자기 보조 전기 접점 스타일을 지원하는 다양한 구성을 사용할 수 있습니다.
5. 쉬운 설치 및 유지 관리, 완벽한 인터페이스 사양, 쉬운 분해 및 교체, 다양한 유형의 팬, 보일러 및 가스 장비와 널리 호환됩니다.

문의하기
PREV：XG/YA -100 , 150 시리즈 암모니아 압력계다음：XG/YE-100B 스테인레스 스틸 다이어프램 박스 압력 게이지
FAQ 성능 사양

Q1: 벨로우즈 압력 게이지를 사용하여 액체 매체를 측정할 수 있습니까?
A: 주로 가스 미세압력 및 저압 측정에 사용됩니다. 액체 측정에는 권장되지 않습니다. 멤브레인 상자 구멍으로 들어가는 액체는 쉽게 내부 부식을 일으키고 드리프트가 발생하지 않습니다. 액체 매체를 측정하려면 다이어프램 또는 스프링 튜브 압력 게이지를 사용하는 것이 좋습니다.

Q2: 벨로우즈 압력계의 범위가 왜 그렇게 작습니까? 고압을 측정할 수 있나요?
A: 멤브레인 박스는 벽이 얇은 압력 감지 요소로 미세 압력과 저압에만 적합합니다. 높은 압력으로 인해 멤브레인 상자가 영구적으로 변형되고 기기가 고장날 수 있습니다. 고압 조건에서는 스프링 튜브 압력 게이지를 사용하십시오.

Q3: 일반 다이어프램 박스와 스테인레스 스틸 다이어프램 박스 압력 게이지 중에서 선택하는 방법은 무엇입니까?
A: 일반 다이어프램 박스 과전류 부품은 구리 합금으로 만들어져 건조하고 비부식성 가스에 적합합니다. 부식성이 약한 가스와 습한 환경이 있는 경우 스테인레스 스틸 다이어프램 박스 압력 게이지를 직접 선택하여 부식 방지 서비스 수명을 향상시킬 수 있습니다.

Q4: 포인터가 0으로 돌아가지 않고 측정이 부정확해지는 이유는 무엇입니까?
A: 주요 원인: 과압 충격, 멤브레인 박스를 부식시키는 부식성 가스, 빈번한 압력 변동. 과부하가 걸리지 않도록 하고, 부식성 매체에는 스테인레스를 선택하고, 정기적으로 영점을 확인하고, 멤브레인 박스가 심하게 변형되면 즉시 기기를 교체하십시오.

스케일 범위 및 정확도 등급

모델 눈금 범위(kPa) 정확도 등급 체중(kg)
게이지 압력 부정적인 압력 연성압
XG-YE-100 XG-YE-150 0~1.6 -1.6~0 -0.8~0.8 2.5 0.5
0~2.5 -2.5~0 -1.2~1.2
0~4 -4~0 -2~2
0~6 -6~0 -3~3
0~10 -10~0 -5~5
0~16 -16~0 -8~8
0~25 -25~0 -12~12
0~40 -40~0 -20~20

작동 위치 및 환경: 기기는 수직으로 장착되어야 합니다. 작동 주변 온도: -25~55℃, 상대 습도 ≤80%. 주변 공기에는 장비를 부식시키는 유해 가스가 포함되어서는 안 됩니다.
온도 영향: 작동 온도가 20 ±5℃에서 벗어날 때 추가 온도 오류는 0.4%/10℃를 초과해서는 안 됩니다.
