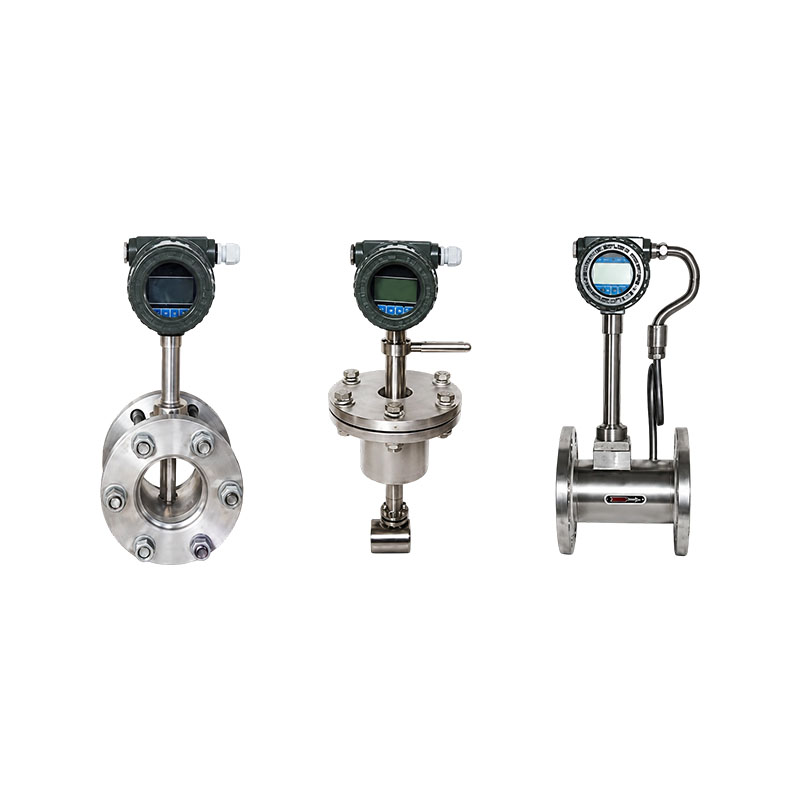

XG-LUGB 시리즈 지능형 와류 유량계

XG-LUGB 시리즈 와류 유량계는 Karman 와류 원리를 기반으로 개발된 새로운 유형의 유량계입니다. 와류 유량계는 과열 증기, 포화 증기, 압축 공기, 일반 가스, 물 및 저부식성 액체의 질량 유량 및 체적 유량을 측정하는 데 적합합니다.

제품 특징:
1. 낮은 압력 손실, 낮은 운영 비용 및 더 많은 에너지 절약 중요성.
2. 간단한 구조, 움직일 수 있는 부품이 없고 마모가 없으며 기계적인 유지 관리가 필요하지 않습니다.
3. 측정 범위는 최대 10:1까지 넓습니다(특수한 경우 확장 가능).
4. 저전력 CPU 중앙처리장치와 LCD를 채택하여 저전력 설계, 저에너지 소비로 배터리 구동형 로컬형(배터리 수명 2년)과 배터리 구동형 원격 전송형, 외부 전원 원격 전송형으로 구분되어 안정적이고 신뢰성 있는 성능을 제공합니다.
5. 회로는 고도로 집적되고 기술적으로 진보되었으며 드리프트나 자기 여기가 없습니다. 현장의 온도, 압력, 순간유량, 누적유량, 밀도, 주파수 등의 매개변수를 표시합니다. 테스트된 매체에 전압 안정화 보상을 적용할 수 있습니다.
6. 숨겨진 버튼 디자인과 비밀번호 메뉴 관리를 채택하여 권한이 없는 사람이 기기를 수정하는 것을 효과적으로 방지하고 기기 매개변수를 현장에서 쉽게 설정할 수 있습니다.
7. 이 기기는 디지털 펄스 출력으로 설계되었으며 2선식 4-20mA 전류 출력도 갖추고 있습니다. HART 프로토콜 사용. RS485 통신 인터페이스를 갖추고 있습니다.
8. 특정 실시간 데이터 저장 기능은 어떤 상황에서도 내부 데이터가 손실되지 않도록 보장합니다.
9. 압전 결정 감지 부품을 사용하여 신뢰성이 높으며 -20~280°C 범위 내에서 작동할 수 있습니다.
10. 플랜지 카드 유형 DN25-300이 있습니다. 플랜지 삽입형, DN300-2000.
11. 방폭 등급: Exd lI BT4.
12. 보호 수준: IP65.

핵심 판매 포인트:
1. 간단하고 견고한 구조: 내부에 움직이거나 마모되는 부품이 없으며 수명이 길고 유지 관리 작업량이 적습니다.
2. 넓은 범위: 가스, 증기 및 액체를 측정할 수 있으며 범위 비율이 크고 고유량 및 저유량을 모두 측정할 수 있습니다.
3. 다양한 매체에 대한 안정적인 정확도 및 적응성: 하나의 장비로 액체, 가스, 포화/과열 증기를 측정할 수 있으며 다양한 용도로 사용할 수 있습니다.
4. 지능형 신호 출력: 로컬 LCD의 순간 및 누적 유량; 4-20mA, 펄스 RS485-Modbus를 지원하므로 PLC 상위 시스템과 연결이 편리합니다.

응용 산업:
1. 열 난방 산업: 보일러 증기, 열 파이프라인 증기 계량, 난방 정착.
2. 석유화학 산업: 공정 가스 및 다양한 액체 매체의 흐름 모니터링.
3. 식품 및 제약 산업: 압축 공기, 공정 증기 및 생산수 흐름 제어.
4. 지자체 공공시설: 압축공기, 가스, 순환수 등 공공에너지원 측정.

FAQ 성능 사양

Q1: 와류 유량계는 어떤 매체를 측정할 수 있습니까?
A: 액체, 기체, 포화 증기 및 과열 증기를 측정할 수 있습니다. 스케일링이 발생하기 쉬운 고체 입자가 많고 점도가 높은 매체는 측정할 수 없습니다. 이는 프로브를 쉽게 손상시키고 측정에 영향을 줄 수 있습니다.

Q2: 와류 유량계의 유량 판독값에 큰 변동이 있는 이유는 무엇입니까?
A: 일반적인 이유는 낮은 파이프라인 유속, 큰 파이프라인 진동, 불충분한 상류 및 하류 직선 파이프 섹션, 매체에 많은 수의 기포가 존재하기 때문입니다. 충분한 전면 및 후면 직관 단면을 보장하고, 펌프 및 밸브와 같은 진동원을 방지하고, 작업 조건을 개선하는 데 우선순위를 둡니다.

Q3: 와류 유량계에 직선 파이프 섹션을 설치하기 위한 요구 사항은 무엇입니까?
A: 측정 정확도를 보장하려면 일반적으로 업스트림에 직경 15~20배의 직관 섹션이 필요하고 다운스트림에 직경 5~10배의 직관 섹션이 필요합니다. 굴곡부, 밸브, 펌프 본체와 같은 난류 구성 요소에서 최대한 멀리 떨어져 있도록 노력하십시오. 그렇지 않으면 측정 편차가 발생할 수 있습니다.

Q4: 와류 유량계와 전자기 유량계 중에서 선택하는 방법은 무엇입니까?
A: 증기, 가스 및 비전도성 액체를 측정하려면 와류 유량계를 선택하십시오. 전자기 유량계는 측정되는 매체의 유형에 따라 하수, 산, 알칼리 및 진흙 매체와 같은 전도성 액체를 측정하기 위해 선택됩니다.

모델 DN(mm) 유량 범위(m³/h) 정확도
액체 가스 증기
XG-LUGB-25 25 1.0-12 8.8-124 7-124 1.0
1.5
XG-LUGB-32 32 1.5-20 15-200 12-200
XG-LUGB-40 40 2.0-26 23-300 18-300
XG-LUGB-50 50 3-56 35-450 28-450
XG-LUGB-65 65 4.8-96 63-820 50-820
XG-LUGB-80 80 7.2-145 90-1200 75-1200
XG-LUGB-100 100 11-224 142-1950 120-1950
XG-LUGB-125 125 18-352 220-3000 175-3000
XG-LUGB-150 150 26-512 320-4400 260-4400
XG-LUGB-200 200 45-920 565-7800 440-7800
XG-LUGB-250 250 70.4-1200 850-12400 720-12400
XG-LUGB-300 300 100-2020 1250-17500 1020-17500
삽입형(삽입 중심점 유속)
XG-LUGB-300 300 127-1650 1810-13500 1260-13500
XG-LUGB-400 400 226-2950 3250-23800 2250-23800
XG-LUGB-500 500 353-4600 5560-37800 3500-37800
XG-LUGB-600 600 510-6620 7320-54600 5100-54600
XG-LUGB-800 800 910-11800 13200-96700 9100-96700
XG-LUGB-1000 1000 1450-18500 20100-151600 14500-151600
XG-LUGB-1200 1200 2050-26650 27500-209000 20500-209000
XG-LUGB-1500 1500 3200-40300 45500-335000 32000-335000
XG-LUGB-2000 2000 5600-71400 80200-608600 56000-608600

하우징 재질: 스테인레스 스틸, 탄소강
공칭 압력: 표준형 센서: 1.0 MPa ~ 4.0 MPa; 고압형 센서: 6.3 MPa ~ 42 MPa(특별 주문)

유량계 선택 표

XG-LUGB 스마트 와류 유량계
공칭 직경 —XXX 50은 DN50을 의미합니다.
측정된 매체 1 액체
2 가스
3 증기
구조 유형 2 풀 보어 웨이퍼 플랜지형
3 단순삽입형
4 볼 밸브 삽입형
5 고압형
6 잠수형
7 내식형
신호 출력 유형 0 출력(기본값)
1 4 – 20mA
2 펄스
3 하트
4 RS485
보상 모드 0 보상 없음
1 온도 보상만 가능
2 압력 보상 전용
3 온도 및 압력 보상
온도 T1 저온. (T  80°C)
T2 고온. (T ≥ 80°C)
압력 P1 상압
P2 고압
운영 환경 1 일반 환경
2 방폭 환경
전원공급장치 1 내부 배터리(출력 없음)
2 배터리 외부 24V 이중 공급 장치
3 24VDC 전용
유량 범위 —XXX 예: 1000은 최대 유량 1000m³/h를 나타냅니다.
