XG-WG 벤드 튜브 유량계 Manufacturers
홈 / 제품 / 유량계 / XG-WG 벤드 튜브 유량계
  • XG-WG 벤드 튜브 유량계
  • XG-WG 벤드 튜브 유량계

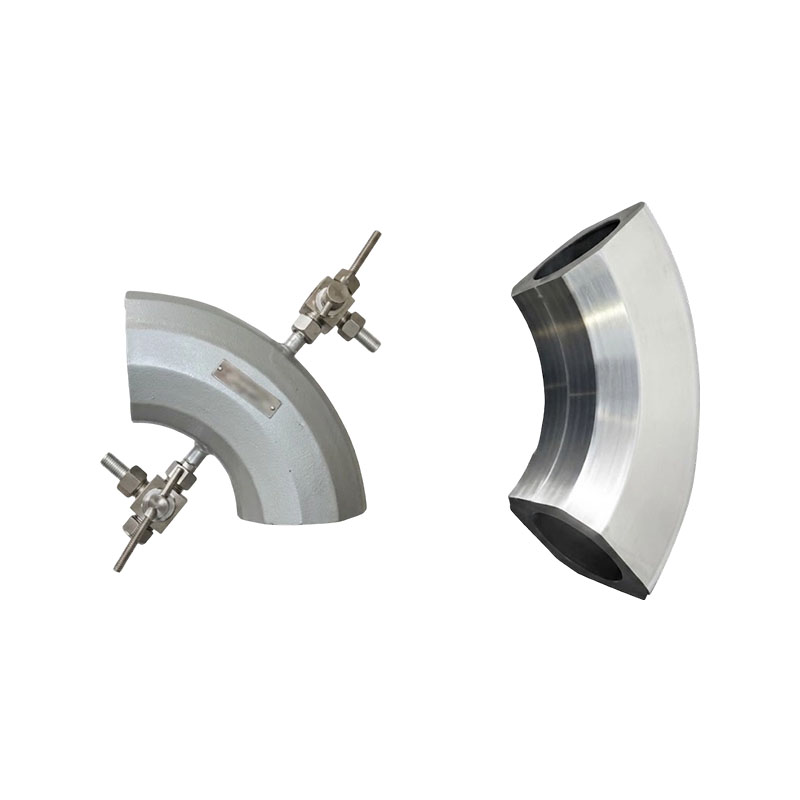

XG-WG 벤드 튜브 유량계

XG-WG 시리즈 벤드 튜브 유량계는 전문가들이 수십 년의 연구 끝에 개발한 새로운 유형의 유량계입니다. 전기, 열, 야금, 철강, 석유, 화학, 기계, 섬유, 제지, 의약품, 식품 가공 및 공공 시설과 같은 분야에서 액체, 가스 및 증기의 유량 측정에 널리 사용될 수 있습니다.

제품 특징:
1. 벤드 튜브 유량계는 고온 및 고압에 견딜 수 있으며 습도, 먼지 및 진동과 같은 다양한 가혹한 환경에서 작동할 수 있습니다.
2. 센서에는 삽입된 구성 요소가 없고 추가 저항 손실이 없으며 에너지 소비가 적으며 에너지 절약 및 환경 보호 요구 사항을 충족합니다. 구조가 간단하고 설치가 용이하며 유지 관리가 최소화되어 이상적인 유량 측정 기기입니다.
3. 측정 직경은 DN15 ~ 2000이며 파이프 라인 굴곡 및 직선 파이프에 설치할 수 있습니다. 직선 파이프 섹션을 설치하려면 전면이 5D, 후면이 2D인 최소한의 요구 사항이 필요합니다.
4. 유속 측정 범위가 넓어 파이프라인 내부의 유속 0.3~12m/s(액체 매체) 및 3~160m/s(가스 및 증기 매체)에 적합합니다.
5. 측정 정확도는 0.5-1.5 레벨에 도달할 수 있으며 반복성은 0.2%입니다.
6. 당사의 벤드관 유량계는 사용자의 편의를 위해 일체형 및 분할형 구조를 가지고 있습니다.
7. 지능형 통합 벤드 튜브 유량계는 고급 회로 설계, 강력한 기능, 저전력 소비, 흐름 정보용 대형 스크린 LCD 및 고급 내부 메모리를 채택하여 데이터 보안을 보장합니다.
8. 통합 벤드 튜브 유량계 시스템은 배터리 및 외부 24VDC로 전원을 공급받을 수 있으며 4-20mA 및 펄스 신호를 출력하고 HART 프로토콜을 지원합니다.

주요 판매 포인트:
1. 조절 요소가 없고 차단하기 쉽지 않음: 파이프라인 자체의 90° 굽힘을 감지 구성 요소로 사용하면 내부 장애물이 없으며 특히 입자, 먼지 및 하수와 같은 더러운 매체에 적합하며 막힘 문제가 거의 없습니다.
2. 최소 압력 손실, 에너지 절약: 측정을 달성하기 위해 유체 회전의 원심력에 의존하여 추가 압력 손실이 거의 발생하지 않으며 장기간 작동하면 펌프 및 팬의 에너지 소비가 감소하여 고유량 연속 생산 조건에 적합합니다.
3. 간단하고 신뢰할 수 있는 구조, 긴 서비스 수명: 움직이는 부품이 없고 취약한 부품이 없으며 고온 및 고압 저항, 내마모성, 유지 보수가 매우 적고 오랫동안 안정적으로 작동할 수 있습니다.
4. 설치가 쉽고 개조 비용이 저렴합니다. 추가 조절 장치 없이 현장에서 기존 엘보우를 직접 활용합니다. 압력 부품만 설치하면 되며 오래된 프로젝트의 개조 작업은 적습니다.

응용 산업:
1. 난방산업: 도시난방 증기, 온수, 보일러실 순환수 유량 측정.
2. 야금 산업: 용광로 냉각수, 석탄 가스, 슬래그 세척수 및 먼지 제거 폐수와 같은 더러운 매체의 흐름 모니터링.
3. 전력 산업: 발전소의 순환수, 회분 제거수, 보일러 급수, 배가스 및 공업용수 흐름을 측정합니다.
4. 수처리 산업: 산업 폐수, 재생수, 진흙 및 불순물이 포함된 폐수의 공정 흐름 감지.

FAQ 성능 사양

Q1: 벤드 유량계가 파이프 벤드를 교체해야 합니까?
답: 필요하지 않습니다. 현장의 원래 표준 90° 엘보를 직접 사용할 수 있으며 압력 구멍만 처리하고 압력 조인트를 설치하면 파이프라인 개조 작업량을 크게 줄일 수 있습니다.

Q2: 굽은 파이프 유량계가 하수 및 진흙 측정을 차단합니까?
A: 본체에는 조절이나 차단 요소가 없어 매체가 원활하게 통과할 수 있습니다. 압력 포트에서만 막힐 위험이 있으며 먼지 및 불순물이 많은 조건에 맞게 송풍 장치를 구성할 수 있습니다.

Q3: 굽은 파이프 유량계의 측정 정확도는 무엇입니까?
A: 정확성은 엘보 가공 및 직선 파이프 섹션의 정밀도에 영향을 받으므로 프로세스 모니터링 및 에너지 소비 회계에 적합합니다. 고정밀 거래 정산 시나리오에는 권장되지 않습니다.

Q4: 굽은 파이프 유량계의 직선 파이프 섹션에 대한 요구 사항은 무엇입니까?
A: 업스트림은 일반적으로 10~15일이 소요되고 다운스트림은 5~8일이 소요됩니다. 불충분한 직선 파이프 섹션은 측정 정확도에 일정한 영향을 미칠 수 있습니다.

XG-WG 엘보우 유량계
공칭 직경 -XXX 100은 DN100을 의미합니다.
구조 유형 Z 통합형 스마트형
L 분할형
측정된 매체 1 액체
2 가스
3 증기
체형 1 직접 파이프 용접(L형)  직접 파이프 용접(S형)  플랜지 연결(L형)
4 플랜지 연결(S형)
파이프 정압 A 0~0.6MPa
B 0~1.0MPa
C 0~1.6MPa
D 0~2.5MPa
E 0~4.0MPa
F 0~6.3MPa
G 0~10MPa
H 0~16MPa
I 0~25MPa
J 0~40MPa
공정조건 0 표준
1 부식 방지
2 고온
3 방폭형
가공방법 J 가공
T 누르면
보상 모드 0 보상 없음
P 압력 보상 전용
T 온도 보상만 가능
Q 전체 압력 및 온도 보상
통합 신호 출력 0 없음
1 4~20mA
2 펄스
3 하트
통합 전원 공급 장치 0 내부 배터리 공급
1 배터리 24VDC 이중 선택 가능 전원 공급 장치
2 외부 24VDC 전원 공급 장치

파이프의 내경, 외경 및 파이프 재질을 제공합니다.
