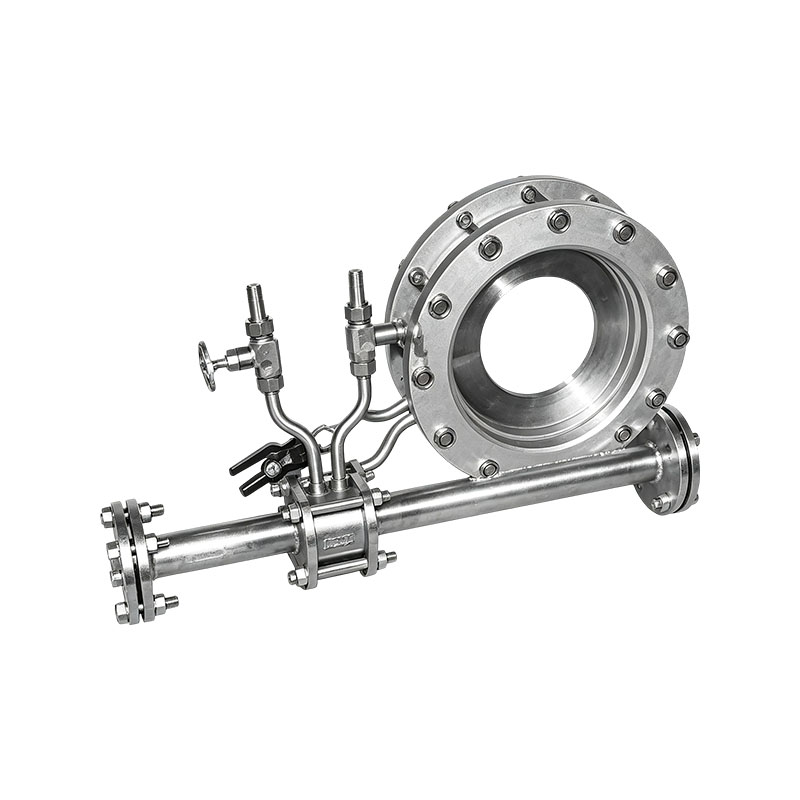

XG-LG 시리즈 유량 측정 조절 장치

오리피스 유량계는 산업 생산에서 가장 역사적으로 확립된 유량 측정 장치를 대표하는 차압 유량계입니다. 다양한 유형, 성숙한 기술 및 광범위한 응용 분야를 보여줍니다.

제품 특징:
1. 간단한 구조, 쉬운 설치, 안정적인 작동, 저렴한 비용 및 어느 정도의 정확성
산업 생산 요구 사항을 충족할 수 있습니다.
2. 오랜 역사, 풍부하고 신뢰할 수 있는 실험 데이터, 표준화된 설계 및 처리
표준 스로틀 장치(오리피스 플레이트, 노즐 및 벤츄리)에 대한 국제 표준은 다음과 같습니다.
ISO 5167은 여러 번 개정되었습니다. 조절 구성 요소가 표준에 따라 설계되고 처리되는 한,
불확실성의 범위를 결정하려면 실제 유량 교정이 필요합니다.
3. 표준 오리피스 플레이트는 직경 50~3000mm, β 0.2~0.75에 적합합니다.
4. 표준 노즐은 직경 50~500mm, β 0.2~0.8에 적합합니다.
5. 긴 목 노즐은 직경 50-630mm, β 0.2-0.8에 적합합니다.
6. 직경이 50~250mm이고 β 값이 0.2~0.75인 벤투리관의 기계적 가공.
7. 벤투리관 직경이 200~1200mm이고 β 값이 0.2~0.70인 거친 용접 철판.
8. 거친 주조된 벤투리관의 직경은 100~800mm이고 β 값은 0.2~0.75입니다.
9. 벤투리 노즐의 직경은 65~500mm이고 β 값은 0.316~0.775입니다.
10. 1/4 원형 구멍 플레이트 직경 ≤ 500mm, β는 0.245~0.6입니다.
11. 원뿔형 인구 오리피스 플레이트의 직경은 ≤ 500mm이고 β는 0.1~0.316입니다.
12. 이중 오리피스 플레이트의 직경은 40-100mm이고 β는 0.2-0.75입니다.
13. 작은 구멍판의 직경은 50mm 미만이고 β는 0.2~0.75입니다.
14. 숨겨진 작은 구멍 판의 직경은 ≤ 50mm이고 β는 0.2~0.75입니다.
15. 고압 렌즈 오리피스 플레이트의 직경은 250mm 이하이고 β는 0.2~0.75입니다.
16. 넓은 가장자리 오리피스 플레이트의 직경은 50~400mm이고 β는 0.2~0.75입니다. 17. 원형 천공판의 직경은 50~2000mm이고 β 값은 0.1~0.8입니다.
18. 직경이 100~1000mm이고 β가 0.46~0.84인 편심 오리피스 플레이트.
19. 끝 오리피스 플레이트(노즐)의 직경은 100-1000mm이고 β는 0.46-0.84입니다.
20. 위의 조절 장치의 압력 범위는 0~42MPa이며 온도는 재료에 따라 결정됩니다.
21. 은폐된 이중 벤츄리 튜브, 원형 단면 파이프라인의 공칭 직경: DN=300mm~6000mm, 직사각형 단면 파이프라인의 폭 x 높이: WxH(mm)=300x300~6000x6000, 그리고 동일한 공칭 직경 DN과 다양한 폭과 높이를 갖는 기타 기하학적 표면 파이프라인. 공칭 압력: PN ≤ 2.5MPa, 작동 온도 및 재료에 따라 결정됩니다. 차압 값: (0~100) kPa, 반복 측정 오류(안정성): ± 10Pa.
22. 날개 바람 측정 장치는 안정적인 측정, 높은 감도, 압력 손실 오프셋 및 높은 정확도로 대구경 공기 흐름을 측정하는 데 특히 적합합니다.
23. 바람 측정 장치의 설계에는 역방향 송풍 인터페이스와 먼지 배출 장치가 포함되어 있어 제품 유지 관리에 유리하고 제품 생산량이 증가합니다.
신뢰성.
24. 진보되고 정교한 가공 및 테스트 기술은 제품의 정확성과 안정성을 크게 향상시킵니다.
25. 성숙한 스로틀링 구성요소는 고급 전자 기술과 통합되어 현장 유량 디스플레이 및 다중 신호 출력(4-20mA, 펄스, HART 프로토콜 포함)을 갖춘 지능형 통합 유량 측정 장치를 만듭니다.
26. 저전력 회로 설계로 에너지 소비를 줄이고 시스템 안정성과 신뢰성을 높입니다. 통합 시스템에는 배터리 전원 공급 장치와 외부 24VDC 선택 기능이 있어 설치 및 사용이 편리합니다.

주요 판매 포인트:
1. 표준화는 성숙되었으며 실제 유량 교정이 필요하지 않습니다. GB/T2624 및 ISO5167 표준을 준수합니다. 표준 스로틀링 구성요소는 사양에 따라 처리된 후 측정에 직접 사용될 수 있어 거래 정산 및 측정 추적성을 지원합니다.
2. 움직이는 부품이 없고 내구성이 뛰어나며 안정적입니다. 순수한 기계식 스로틀링 구성 요소, 회전/감지 요소 없음, 고온 및 고압 저항, 안정적인 장기 작동, 긴 서비스 수명, 낮은 기본 유지 관리.
3. 광범위한 매체 적응: 가스, 증기 및 액체를 측정하고 단상 유체를 지원할 수 있으며 일부 모델은 소량의 불순물이 포함된 더러운 매체에 적응할 수 있습니다. 파이프 직경 적용 범위는 광범위합니다.
4. 낮은 전체 비용, 유연한 매칭: 간단한 구조, 경제적인 비용, 모든 브랜드의 차압 트랜스미터와 일치할 수 있습니다. 작업조건에 따라 오리피스 플레이트, 노즐, 벤츄리, V콘 등 다양한 타입을 선택할 수 있습니다.

응용 산업:
1. 전력 산업: 발전소 보일러 증기, 1차/2차 공기, 순환수, 천연가스 에너지 계량 및 에너지 소비 회계.
2. 석유화학 산업: 가공 원료 액체, 고압 공정 가스, 증기, 정제 파이프라인 흐름 모니터링, 재료 비율, 무역 인계 측정.
3. 야금 산업: 용광로 가스, 전로 연소 가스, 냉각수, 압축 공기, 용광로 상태 제어 및 에너지 통계의 흐름 감지.
4. 난방/도시 에너지: 난방 네트워크의 증기, 온수 및 천연가스 파이프라인 계량, 난방 충전 및 파이프라인 흐름 균형 조정.
