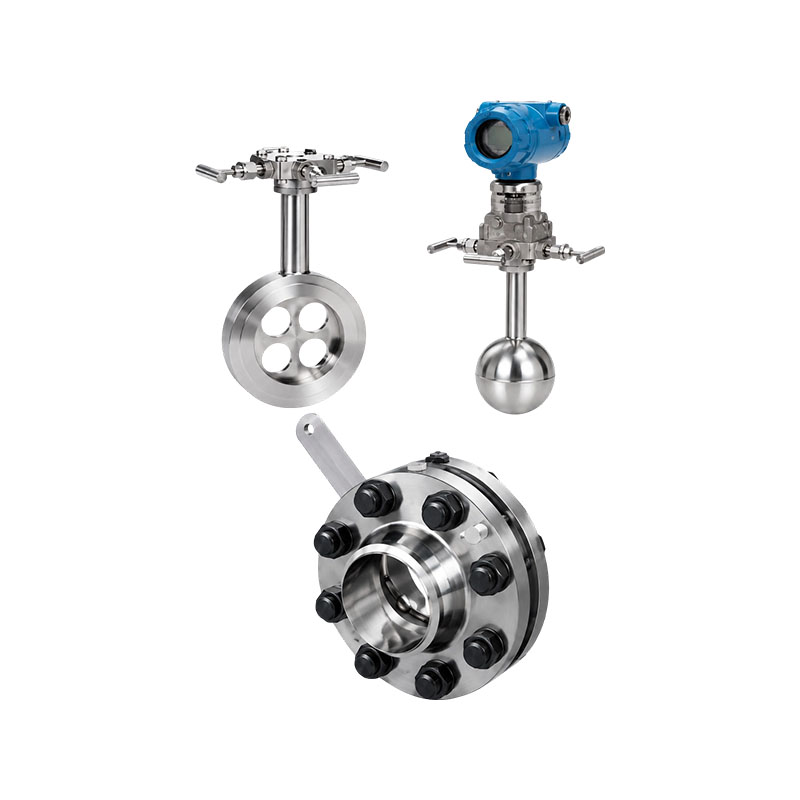

XG-PHL 유형 평형 유량계는 기존의 스로틀링 장치를 크게 개선했으며 평형 정류라는 중요한 특성을 가지고 있습니다. 기존의 조절 장치에는 흐름 구멍이 하나만 있어서 조절 후 유체가 이상적인 흐름을 잃게 되어 차압 유량계의 장점을 완전히 활용하지 못합니다. 평형 유량계는 거의 모든 유체 측정에 적용되며 유체 측정 기술의 혁명을 나타냅니다. 현재 평형 유량계는 석유, 화학, 야금, 전력, 천연 가스 및 수처리와 같은 산업에서 널리 사용되고 있습니다.
작동 원리:
평형 유량계는 밀봉된 파이프라인의 에너지 변환 원리를 기반으로 다른 차압 유량계와 동일한 원리로 작동하는 혁신적인 차압 유량계입니다. 이상적인 유체 조건에서 파이프라인의 유량은 차압의 제곱근에 비례합니다. 파이프라인의 유량은 차압 값을 측정하여 베르누이 방정식을 기반으로 계산할 수 있습니다. 평형 유량 센서는 파이프라인 단면에 설치된 다공성 디스크 조절 정류기이며, 오리피스 번호라고 알려진 특수 공식 및 테스트 데이터를 기반으로 각 구멍의 크기와 분포를 맞춤화합니다. 유체가 디스크의 기능 구멍을 통과하면 균형을 이루고 정류됩니다. 소용돌이가 최소화되고 대략적인 이상적인 유체가 형성됩니다. 압력 측정 장치를 통해 안정적인 차압 신호를 얻을 수 있으며 베르누이 방정식에 따라 체적 유량과 질량 유량을 계산할 수 있습니다.
제품 특징:
1. 높은 선형성과 우수한 반복성. 균형 잡힌 유량 센서는 대칭적인 다공성 구조를 가지고 있어 흐름장의 균형을 맞추고 와전류, 진동 및 신호 잡음을 줄일 수 있습니다. 유동장의 안정성이 크게 향상되었으며 선형성은 오리피스 플레이트보다 5-10배 더 높습니다. 반복성은 54%, 즉 0.15% 증가합니다. 종합적인 성능으로 볼 때 평형 유량계는 고급 유량계 범주에 속합니다.
5: 범위 비율이 1일 때 선형성은 ± 0.3%에 도달할 수 있습니다.
7: 범위 비율이 1일 때 선형성은 ±0.5%에 도달할 수 있습니다.
10: 범위 비율이 1일 때 선형성은 ± 1.0%에 도달할 수 있습니다.
2. 직선 파이프 섹션에 대한 요구 사항이 낮습니다. 안정적인 유동장과 오리피스 플레이트에 비해 두 배 빠른 압력 회복 속도로 인해 균형 잡힌 유량 센서는 직선 파이프 섹션에 대한 요구 사항을 크게 줄입니다. 전면 및 후면 직선 파이프 섹션은 일반적으로 3D 및 1D이며 최소 길이가 0.5D 미만이므로 특히 특수하고 값비싼 재료로 만들어진 직선 파이프 섹션이 많이 필요하지 않습니다.
3. 영구적인 압력 손실을 줄입니다. 다공성 대칭 균형 설계는 난류 전단력과 와류 형성을 줄이고, 운동 에너지 손실을 줄이며, 동일한 측정 조건에서 오리피스 플레이트에 비해 영구 압력 손실을 2.5배 줄여 상당한 운영 에너지 비용을 절감합니다. 널리 홍보할 가치가 있는 에너지 절약 기기입니다.
4. 먼지에 강하고 쉽게 막히지 않습니다. 다공성 대칭 균형 설계는 난류 전단력과 소용돌이의 형성을 줄여 데드 존의 형성을 크게 줄이고 더러운 매체가 여러 구멍을 통해 원활하게 통과하도록 보장하며 유체 구멍이 막힐 가능성을 줄입니다. 5. 오리피스 플레이트를 직접 교체할 수 있습니다. 오리피스 플레이트와 사용방법 및 외관이 동일하므로 배관이나 관련 기구의 변경 없이 직접 교체가 가능합니다. 오리피스 플레이트를 균형 잡힌 유량계로 교체하는 것은 전체 플랜트의 에너지 계량 EMS 변환에 매우 적합합니다.
6. 넓은 유량 측정 범위. 실험 결과에 따르면 유량계의 성능이 최소 레이놀즈 수에서 200 미만, 최대 레이놀즈 수가 107보다 큰 최소에서 초음속까지 범위를 가질 수 있도록 균형을 맞추십시오. 베타 값은 0.5에서 0.90까지 선택할 수 있습니다.
7. 장기적 안정성이 좋다. 난류 전단력의 현저한 감소로 인해 매체와 조절 요소 사이의 직접적인 마찰이 크게 감소하고 β 값이 오랫동안 변하지 않습니다. 악기 전체에 움직이는 부품이 없어 오랫동안 안정성을 유지할 수 있습니다.
8. 고온 및 고압 매체를 측정할 수 있습니다. 오리피스 플레이트 및 기타 조절 장치와 마찬가지로 작동 온도와 압력은 파이프라인과 플랜지의 재질과 등급에 따라 달라집니다. 작동 온도는 850°C에 도달할 수 있고 작동 압력은 42MPa에 도달할 수 있습니다.
9. 복잡한 작업 조건에서 불순물을 측정할 수 있습니다. 독특한 구조 설계로 인해 특별한 성능을 가지며 기액 2상, 다양한 혼합 가스(예: 가스, 바이오가스, 석탄 가스 등), 다양한 저온 가스(예: LNG, 액체 질소, 액체 산소, 액체 수소, 액체 염소, 액화 에틸렌, 액화 석유 가스 등), 기액 2상 매체(예: 수분), 슬러리, 다상 수류, 진동 수 흐름, 전자기 간섭을 수행할 수 있습니다. 매체 및 양방향 흐름(밸런스 유량계가 양쪽에서 완전히 대칭이기 때문).
응용 산업:
1. 석유화학 산업: 액체, 가스, 증기 유량 측정
2. 화력 : 보일러 증기, 순환수, 가스 측정
3. 야금: 고로 가스, 냉각수, 공정 가스
4. 수처리: 산업 폐수, 순수, 압축 공기
