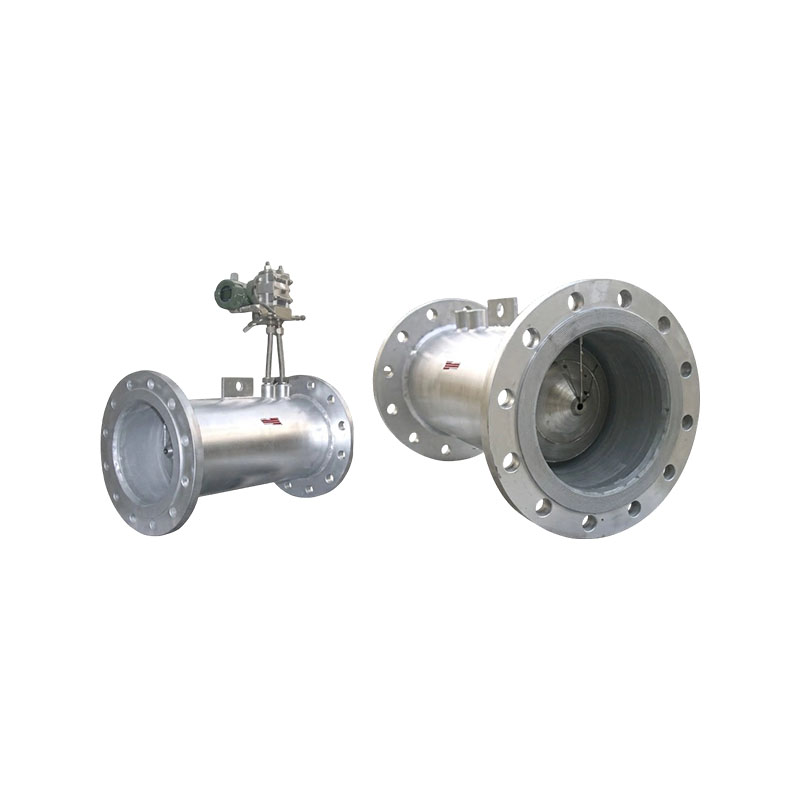

XG-V 시리즈 V-노치 유량계

XG-V 시리즈 V-노치 유량계는 질량과 에너지 보존 법칙을 기반으로 파이프 내부의 유체 흐름을 측정하는 차압 기기입니다. 이 제품은 파이프라인 중앙에 매달린 V자형 원뿔을 조절 요소로 혁신적으로 활용하며, 이는 자체 정류 및 자체 청소라는 고유한 장점을 가지고 있습니다. 다양한 응용 분야를 갖춘 새로운 유형의 악기입니다.

제품 특징:
1. XG-V 콘 유량계의 자가 세척 기능은 유체가 V형 콘을 통과할 때 파이프라인 중앙의 유속을 늦추고 파이프 벽 근처의 유속을 가속시켜 스로틀링 요소에 먼지가 쌓이는 것을 어렵게 하여 정확하고 안정적인 측정에 유리합니다.
2. XG-V 콘 유량계에는 자기 정류 기능이 있습니다. 파이프라인 중앙의 유속을 늦추고 파이프 벽 근처의 유속을 가속할 수 있는 V자형 원뿔은 유체 유속 분포를 효과적으로 개선하고 자체 정류를 달성하며 전면 및 후면 직선 파이프의 길이를 크게 단축합니다. 전면 0~3DN, 후면 0~1DN에 도달하면 사용 가능합니다.
3. 우수한 내마모성, 우수한 장기 안정성 및 높은 측정 반복성.
4. 특수 구조로 압력 손실이 적으며 압력 손실은 오리피스 판의 1/3 ~ 1/5입니다. 범위 비율은 10:1(특별 최대 30:1)입니다.
5. 특수한 구조로 저정압, 저유량 측정에 적합합니다.
6. 원추형 유량계의 독특한 구조로 인해 믹서로 사용되는 경우가 많습니다.
7. 최대 850°C의 작동 온도와 최대 42MPa의 압력에 적합합니다. 특수 소재를 사용하면 범위가 더욱 커집니다.
8. 당사의 XG-V 콘유량계는 사용자의 편의를 위하여 일체형과 분할형 구조를 가지고 있습니다.
9. 당사의 특허받은 플러그인 XG-V 콘 유량계 시스템은 대구경에 V 콘 센서를 사용하는 데 드는 높은 비용 문제를 해결하고 V 콘 측정의 장점을 유지하며 V 콘 유량계의 적용 분야를 크게 확장하고 측정을 불편하게 만드는 대구경 파이프라인의 작은 차압 문제를 해결합니다. 경제성, 적시성, 안정성이 좋습니다.
10. 지능형 통합 V-콘 유량계는 고급 회로 설계, 강력한 기능, 저전력 소비, 유량 정보용 대형 스크린 LCD 및 고급 내부 메모리를 채택하여 데이터 보안을 보장합니다.
11. 통합 V-콘 유량계 시스템은 배터리 및 외부 24VDC로 전원을 공급받을 수 있고 4-20mA 및 펄스 신호를 출력하며 HART 프로토콜을 갖습니다.

주요 판매 포인트:
1. 짧은 직선 파이프 섹션 요구 사항: 유동장 정류 효과를 갖추고 있으며 0-3D 상류 및 0-1D 하류 직선 파이프 섹션만 필요합니다. 또한 현장 개조 및 좁은 배관 공간에도 설치 및 사용할 수 있어 공사 비용이 절감됩니다.
2. 더럽고 복잡한 매체에 적합합니다. 환형 스로틀 구조는 자체 송풍 및 자체 청소 효과가 있어 먼지가 쌓이고 차단되기 어렵습니다. 불순물을 포함하고 스케일링이 발생하기 쉽고 점도가 높은 가스, 액체 및 증기 매체를 측정할 수 있습니다.
3. 안정적이고 신뢰할 수 있는 측정: 움직이는 부품 없음, 우수한 반복성, 내마모성, 작은 장기 정확도 감쇠, 높고 낮은 유속 조건에서 안정적인 측정, 넓은 범위 비율.
4. 작은 압력 손실: 오리피스 플레이트 조절 장치와 비교하여 압력 손실이 낮고 시스템 에너지 소비를 절약하며 큰 파이프 직경과 연속 중단 없는 생산 조건에 적합합니다.

응용 산업:
1. 석유 및 천연가스 산업: 원유, 정제유, 천연가스, 불순물을 함유한 석유 및 가스 매체의 공정 측정 및 거래 결제.
2. 화학 및 석유화학 산업: 공정 가스, 증기, 부식성 매체, 슬러리 및 쉽게 결정화되는 유체의 흐름 모니터링.
3. 전력 및 화력 산업: 화력 발전소 및 중앙 난방 프로젝트에서 보일러 증기, 급수, 응축수, 가스, 연도 가스 등의 유량 측정.
4. 야금 산업: 고로 가스, 코크스로 가스, 순환수, 압축 공기 및 슬러리와 같은 산업 매체의 흐름 감지.
