XG-GY 시리즈 액체 터빈 유량계 Manufacturers
홈 / 제품 / 유량계 / XG-GY 시리즈 액체 터빈 유량계
  • XG-GY 시리즈 액체 터빈 유량계
  • XG-GY 시리즈 액체 터빈 유량계

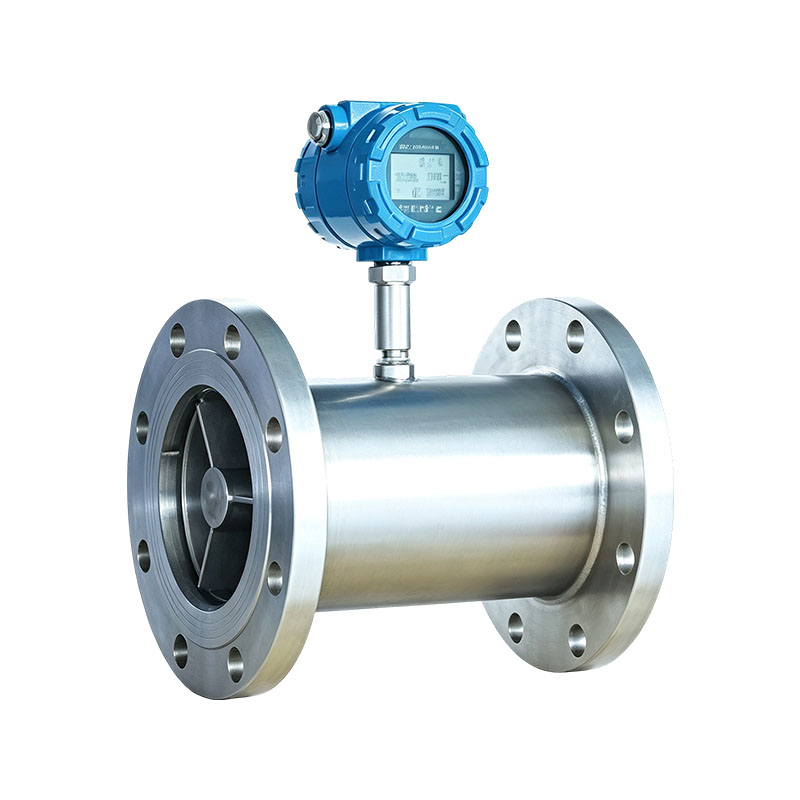

XG-GY 시리즈 액체 터빈 유량계

XG-GY 시리즈 액체 터빈 유량계는 속도 기반 유량 측정 장비입니다. 폐쇄된 파이프라인에 채워지고 연속적으로 흐르는 액체의 체적 유량을 측정하는 데 사용됩니다. 우리 회사의 터빈 유량계는 안정적인 제품 성능, 높은 정확도 및 다중 구조 설계를 갖춘 첨단 기술 및 가공 기술을 사용하여 사용자가 선택하기 편리합니다. 이 제품은 석유화학, 야금, 과학 연구, 식품 등의 산업에서 널리 사용됩니다.

제품 특징:
1. 측정 검출기는 내마모성 및 부식 방지 유형을 갖추고 있으며 광범위한 제품 적용 범위와 우수한 안정성을 갖추고 있습니다.
2. 터빈 유량계 온도 범위: -20~100°C, 고온 유형 -20~150°C.
3. 유량 측정 범위는 일반적으로 최대 10:1로 넓으며 특별한 경우에는 40:1까지 확장할 수 있습니다.
4. 유량 센서에는 다양한 연결 방법이 있으므로 설치 및 사용이 쉽습니다.
5. 터빈 센서는 점도가 낮은 액체를 측정하는 데 적합하며 최대 0.2~1.0 레벨의 높은 정확도로 높은 작동 압력을 견딜 수 있습니다.
6. 임펠러는 이중 스테인리스 스틸로 제작되어 추가 예방 처리가 필요합니다. 베어링은 흑연, 변형된 테트라플루오로에틸렌, 텅스텐 카바이드 및 보석으로 만들어집니다.
7. 지능형 회로 설계, 강력한 기능, 순간 흐름 및 누적 흐름 표시. 낮은 전력 소비; 자체 배터리로 작업할 수 있습니다. 원격 전송 출력 4-20mA, 펄스, HART 프로토콜 사용.

주요 판매 포인트:
1. 높은 측정 정확도 및 뛰어난 반복성: 기존 정확도는 ± 0.5% R에 도달할 수 있고, 고정밀 모델은 ± 0.2% R에 도달할 수 있습니다. 반복성은 0.05%에 도달할 수 있으며 자재 거래 인계, 배치 배치 측정 및 안정적이고 신뢰할 수 있는 측정 데이터에 적합합니다.
2. 넓은 범위, 민감한 반응: 범위 비율은 최대 1:20에 도달할 수 있으며, 펄스 신호 출력, 빠른 응답 속도, 제로 드리프트 없음, 유속의 동적 변화를 신속하게 포착하고 유량 변동이 큰 작업 조건에 적응할 수 있습니다.
3. 컴팩트한 구조, 유연한 설치 및 적용: 크기가 가벼우며 플랜지/클램프에 다양한 연결 방법을 사용할 수 있습니다. 방폭, 위생, 고전압, 펄스/4-20mA 다중 신호 출력에 사용할 수 있으며 PLC 및 DCS 시스템과의 도킹에 편리합니다.
4. 작은 압력 손실, 장기 안정성: 원활한 흐름 채널, 낮은 압력 손실, 파이프라인 에너지 소비 절약; 옵션인 경질 합금/보석 베어링은 깨끗한 매체 조건과 간단한 기본 유지 관리 하에서 긴 사용 수명을 갖습니다.

응용산업 :
1. 석유 정제 석유 산업: 디젤, 휘발유, 윤활유 및 기타 석유 제품의 운송, 적재 및 무역 측정, 연료 공급 비율.
2. 정밀화학 산업: 유기용제, 첨가제, 순수 등 깨끗하고 점도가 낮은 액체의 공정 성분 및 재료 측정.
3. 식품 및 음료 산업: 주스, 식용유, 주류 등; a, 위생 클램프 터빈 유량계는 원료의 정량 공급에 사용됩니다.
4. 수처리/배수 산업: 정수, 산업용 순환수, 정수관망의 유량 모니터링 및 정량 제어.

문의하기
PREV：XG-DBL 유형 동적 압력 차동 유량계다음：XG-LG 시리즈 유량 측정 조절 장치
FAQ 성능 사양

Q1: 액체 터빈 유량계는 하수 및 다량의 고체 입자가 포함된 매체와 같은 매체를 측정할 수 있습니까?
답: 적합하지 않습니다. 터빈 내부에는 임펠러와 베어링이 있어 고형 불순물이 베어링을 쉽게 마모시켜 임펠러에 끼일 수 있습니다. 더럽고 입자가 많은 매체에는 다른 유형의 유량계를 사용하는 것이 좋습니다. 깨끗하고 점도가 낮은 단상 액체에만 적합합니다.

Q2: 파이프라인에 기포가 있으면 측정 결과에 어떤 영향을 미치나요?
A: 액체에 가스가 존재하면 높은 판독값, 측정 변동이 발생할 수 있으며 심한 경우 임펠러에 충격으로 인한 손상이 발생할 수 있습니다. 중간 파이프가 가득 차고 거품이 없는지 확인하기 위해 유량계 상류에 공기 청정기를 설치하는 것이 좋습니다.

Q3: 설치에는 직선 파이프 섹션이 필요합니까?
A: 꼭 필요해요, 그렇죠. 업스트림에는 일반적으로 10D 직선 파이프 섹션과 다운스트림 5D가 필요합니다. 엘보우, 밸브 및 가변 직경은 유동장을 방해하고 측정 정확도를 감소시킬 수 있습니다. 설치 시 파이프라인이 채워져 있는지 확인해야 하며 수평 또는 수직으로 위아래로 설치하는 것이 좋습니다.

Q4: 유지보수는 보통 얼마나 자주 이루어지나요?
A: 1~2년에 한번씩 기름, 순수 등 매체를 청소하고 임펠러, 베어링 등을 분해하여 청소합니다. 미량의 불순물이 포함되어 있는 경우 6개월마다 배지를 검사하는 것이 좋습니다. 임펠러의 마모 및 섬유 얽힘 여부를 중점적으로 점검하고 정기적으로 보내 검사 및 교정을 받으십시오.

DN(mm) 유량 범위 @ ±0.2%(m³/h) 유량 범위 @ ±0.5%(m³/h) 유량 범위 @ ±1.0%(m³/h) 공칭 압력(MPa) 최대. 압력 손실(MPa) 연결 방법
스레드 플랜지형 위생적인 고점도
2 — — — — 0.01 0.13 1.6 1.5 ✓
3 — — — — 0.04 0.25 1.6 1.2 ✓
4 — — — — 0.04 0.25 6.3 ✓
6 — — 0.1 0.6 0.1 0.6 6.3
16*
25*
40* 		0.08 ✓
10 — — 0.25 1.2 0.2 1.2 ✓
15 1.2 4 0.6 4 0.4 4 ✓ ✓
20 1.5 7 1.1 7 0.7 7 ✓ ✓ ✓
25 2 10 1.6 10 1 10 0.04 ✓ ✓ ✓ ✓
32 3.2 16 2.5 16 1.6 16 2.5 ✓ ✓ ✓ ✓
40 4 20 3 20 2.5 25 ✓ ✓ ✓ ✓
50 8 40 4 40 4 40 ✓ ✓ ✓
65 12 60 o 60 6 60 ✓ ✓ ✓
80 20 100 10 100 10 100 ✓ ✓ ✓
100 25 160 20 160 16 160 1.6
2.5 		✓ ✓ ✓
150 50 300 40 300 40 400 ✓
200 120 600 100 600 80 800 1.6 ✓
250 200 1000 160 1000 120 1200 ✓
300 — — 250 1600 180 1800 ✓

참고: "*" 표시가 있는 품목은 특별 주문품입니다. 중간 점도 범위: ≤10MPa·s; 액체 온도: 20~120°C

XG-GY 액체 터빈 유량계
공칭 직경 —XXX 100은 DN100을 의미합니다.
구조 유형 Z 스마트 올인원
L 분할형
센서 프로세스 1 표준
2 내마모성
3 부식 방지
공칭 압력 1 1.6MPa
2 2.5MPa
3 4.0MPa
4 6.3MPa
5 16MPa
6 25MPa
7 40MPa
연결 유형 G 삽입형
R 나사 밀봉 나사형
F 플랜지형 Type
J 클램프(웨이퍼) 종류
K 빠른 연결 유형
정확도 1 0.2
2 0.5
3 1
방폭형 0 비방폭형
1 방폭형
신호 출력 1 펄스
2 4 – 20mA
3 하트와 함께
통합 전원 공급 장치 1 내부 배터리
2 배터리 24 VDC 듀얼 선택 가능
3 외부 24VDC
