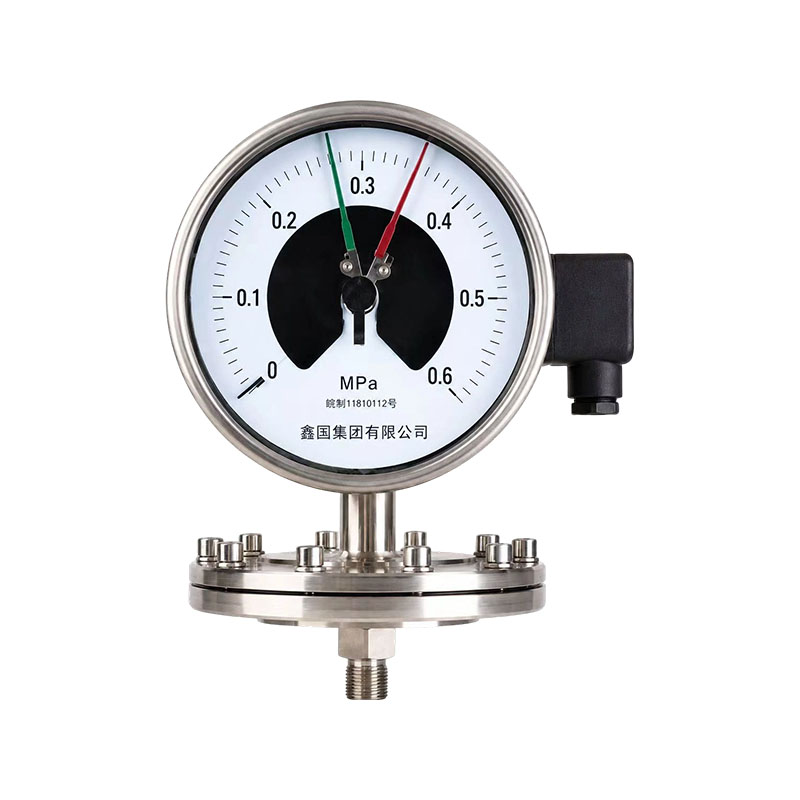

XG/YPF 시리즈 다이어프램 압력 게이지

XG/YPF 시리즈 다이어프램 압력 게이지는 압력 감지 탄성 요소로 주름진 다이어프램을 갖춘 국부 표시 부식 방지 압력 게이지입니다. 이는 측정 다이어프램, 조인트/플랜지, 커넥팅 로드 전달 메커니즘 및 케이스로 구성됩니다. 측정된 매체는 주름진 멤브레인에 직접 작용하여 압력 하에서 멤브레인의 변위 변형을 일으킵니다. 커넥팅 로드 기어의 움직임에 의해 증폭되어 포인터를 구동하여 다이얼에 압력 값을 표시합니다. 매체는 멤브레인에 의해 차단되어 무브먼트 내부로 들어가지 않습니다. 부식성, 점성, 결정화가 쉽지 않은 가스 및 액체의 압력을 측정하는 데 적합합니다.

제품 장점:
1. 강력한 막힘 방지 능력: 다이어프램은 작은 흐름 구멍이 없는 압력 감지 요소 역할을 하며 점성, 불순물 함유 및 쉽게 침전되는 매체를 측정하는 데 적합하며 미터가 막히거나 막히는 경향이 없습니다.
2. 다이어프램의 높은 감도와 낮은 압력 및 압력 변화에 대한 민감한 반응으로 미세 압력과 저압을 측정할 수 있으며 가스 및 액체 저압 조건 측정에 적합합니다.
3. 우수한 내식성 : 다이어프램은 부식성 매체에 대처하고 기기의 내부 구조를 보호하기 위해 316, Hastelloy, PTFE 등과 같은 재료로 만들 수 있습니다.
4. 구조는 스프링 튜브 압력 게이지보다 과부하 용량이 우수하여 안전하고 신뢰할 수 있습니다. 본체 구조는 간단하고 유지 관리가 쉬우며 충격 방지 및 전기 접촉 헤드와 결합하여 경보 제어가 가능합니다.

주요 판매 포인트:
1. 차단하기 쉽지 않고 작은 흐름 채널이 없으며 점성, 입상 및 쉽게 침전되는 매체에 적합하여 일반적인 압력 게이지 바늘 막힘 문제를 해결합니다.
2. 민감한 저압 측정; 다이어프램 압력 감지 요소; 미세 압력 및 저압 변화에 대한 빠른 응답; 안정적인 측정.
3. 다양한 부식성 매체에 대처하기 위해 316L, Hastelloy 및 PTFE 멤브레인을 포함하여 선택할 수 있는 다양한 멤브레인 재료가 있습니다.
4. 과부하 성능이 우수하고 순간적인 압력 충격에 대한 저항력이 있으며 압력 감지 구성 요소가 손상되기 쉽지 않으며 작동 신뢰성이 높습니다.
5. 기능 선택은 유연하며 분배 접점을 통해 압력 경보를 달성할 수 있습니다. 충격방지 모델로도 사용이 가능하며 설치 및 유지관리가 간단하고 교체도 간편합니다.

문의하기
PREV：XG/YXC 시리즈 자기 보조 전기 접촉 압력 게이지다음：XG/Y-M 위생 다이어프램 압력 게이지
FAQ 성능 사양

Q1: 다이어프램 압력 게이지와 다이어프램 압력 게이지는 동일한 것입니까?
A: 아니요, 그렇지 않습니다. 압력계의 다이어프램 자체가 압력 감지 요소이며 매체는 다이어프램에 직접 작용합니다. 다이어프램 압력 게이지의 다이어프램은 격리에만 사용되며 격리 유체를 사용하여 압력을 전달합니다. 막 표면은 구조가 더 단순하여 저압 및 블로킹 방지 조건에 적합하지만 부식이 매우 심한 조건에는 적합하지 않습니다.

Q2: 다이어프램 압력계는 고압 측정에 적합합니까?
A: 적합하지 않습니다. 주로 저압 및 저압 조건에 사용됩니다. 스프링 튜브 압력 게이지는 고압 시나리오에 선호됩니다. 범위를 초과하면 다이어프램이 영구적으로 변형되어 측정이 부정확해질 수 있기 때문입니다.

Q3: 매체에 있는 입자로 인해 멤브레인이 손상되기 쉽나요?
A: 정상적인 작업 조건에서는 차단하기가 쉽지 않지만 단단하고 날카로운 입자로 인한 장기적인 침식으로 인해 멤브레인이 마모될 수 있습니다. 입자가 많은 작업 조건에서는 날카로운 물질이 멤브레인 표면에 직접적인 영향을 주지 않도록 두꺼운 멤브레인이나 부식 방지 코팅된 멤브레인을 사용하는 것이 좋습니다.

Q4: 다이어프램 압력 게이지의 일반적인 결함은 무엇입니까?
A: 주로 멤브레인 변형, 제로 오프셋 및 포인터 부동성으로 인해 발생합니다. 대부분 과압, 중간 부식 및 입자 침식으로 인해 발생합니다. 범위를 넘어서 사용하지 마십시오. 부식성 매체에 적합한 멤브레인 재료를 선택하십시오. 측정 정확도를 보장하기 위해 정기적인 교정을 수행하십시오.

Measurement range, pressure, portion size

모델 다이얼 범위 Pressure-Bearing Part Dimension D1
XG-YPF-100A 0~0.06, 0~0.1, 0~0.16, 0~0.25, 0~0.4
0~0.6, 0~1, 0~1.6, 0~2.5, -0.1~0
-0.1~0.06, -0.1~0.15, -0.1~0.3
-0.1~0.5, -0.1~0.9, -0.1~1.5
-0.1~2.4MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1.6, 0~2.5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1.6~0, -2.5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0.8~0.8, -1.2~1.2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20*kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa 사양: 압력 베어링 부품 치수 D는 Ø85입니다.

매개변수 사양
정확도 등급 2.5
주변 작동 온도 -40 ~ 70°C
상대습도 ≤ 90%
온도 영향 작동 온도가 20 ± 5°C에서 벗어날 때 추가 온도 오류는 0.04%/°C를 초과해서는 안 됩니다.
근무 위치 수직 장착
인클로저 보호 등급 IP64

압력 전달 시스템, 케이스 및 기타 주요 부품의 재질

모델 다이어프램 플랜지 커넥터 씰링 개스킷 케이스 재질
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo(PH15-7Mo) 1Cr18Ni9 NBR(니트릴 고무) 주조 알루미늄
XG-YPF-100B, XG-YPF-150B 316L(25kPa 이하) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L(25kPa 이하) 1Cr18Ni9 PTFE 1Cr18Ni9

치수

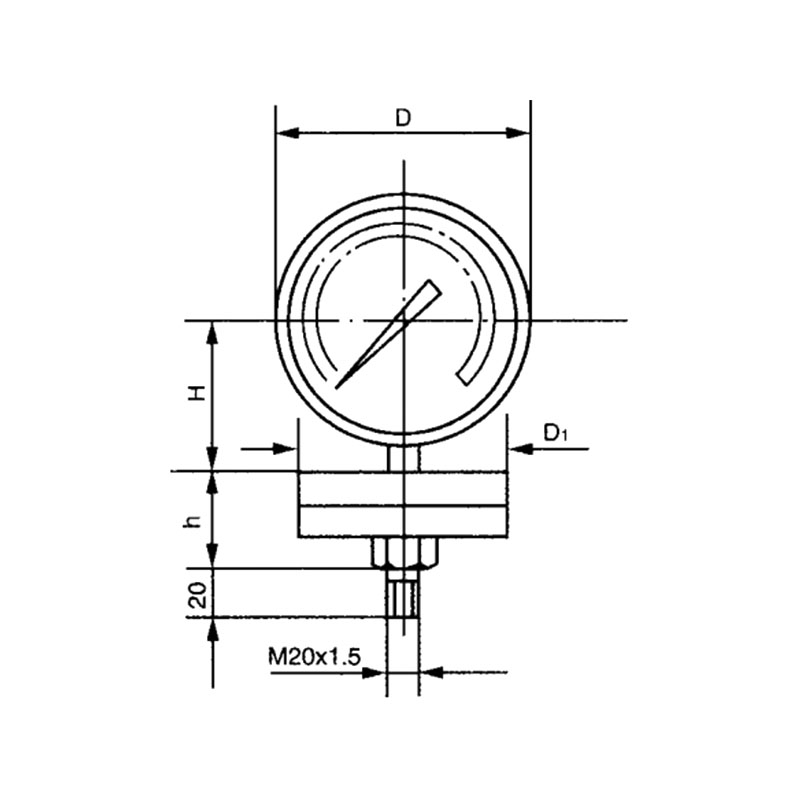

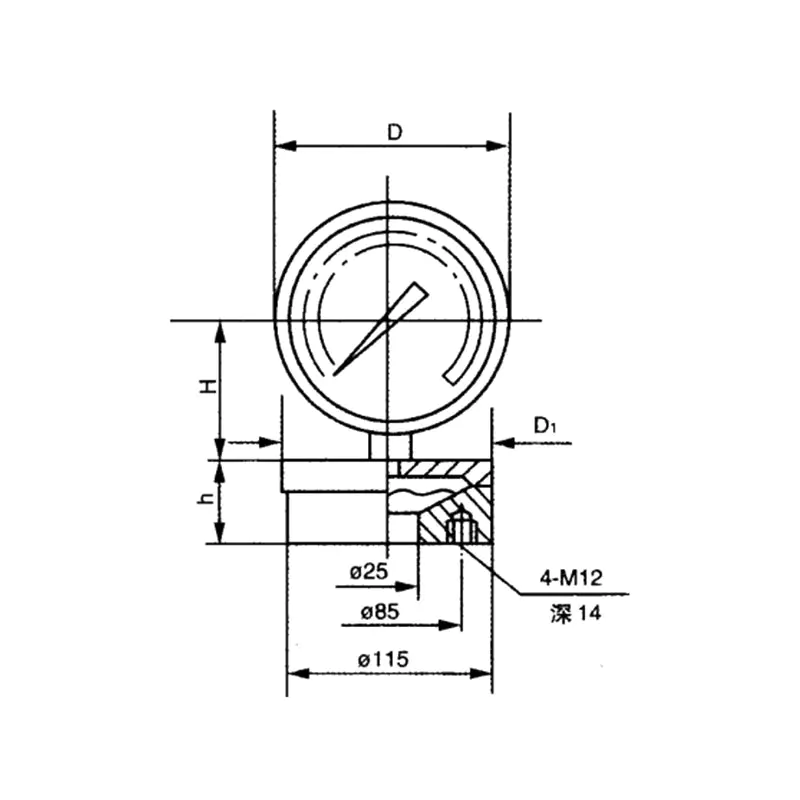

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
모델 XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Xinguo 브랜드
Y 압력 게이지
P 다이어프램
F 부식 방지
□ 케이스 외경
100: Ø100mm
150: Ø150mm
□ 유형
A: 다이어프램 압력 게이지, M20×1.5 외부 스레드 연결
B: 스테인레스 스틸 다이어프램 압력 게이지, M20×1.5 외부 스레드 연결
B-F: 플랜지 스테인리스강 다이어프램 압력 게이지, 25-4.0 HGJ 돌출면 플랜지
