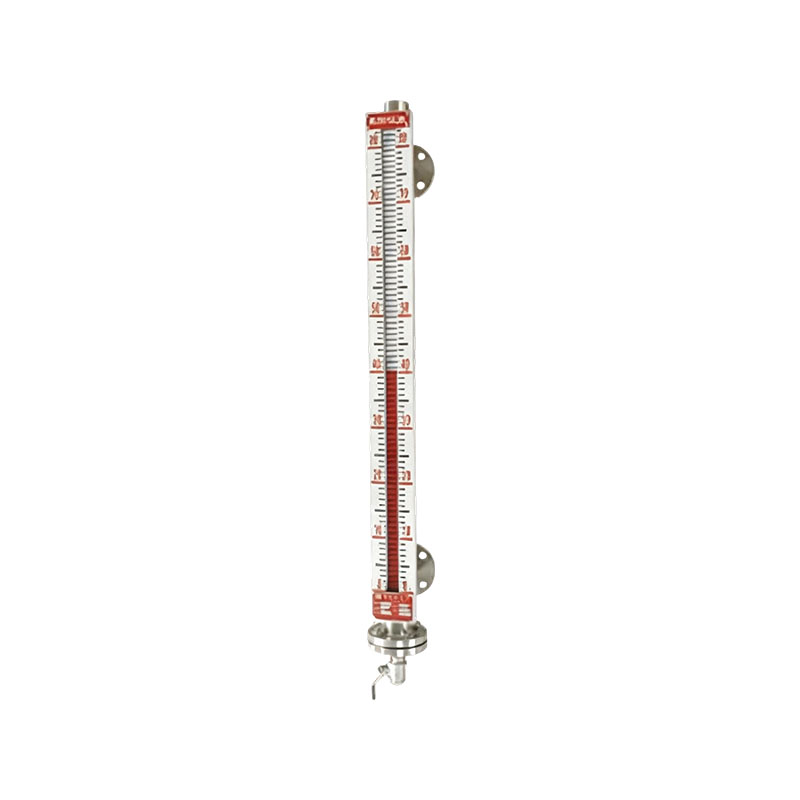

XG/JYZX 시리즈 자기 레벨 게이지

XG/JYZX 시리즈 자기 레벨 게이지는 자기 플립 컬럼 또는 자기 플립 플레이트로도 알려져 있습니다. 자기 플로트 레벨 게이지는 고온, 고압, 고점도 및 강한 부식 조건에서 액체 레벨을 안전하고 안정적으로 측정할 수 있습니다. 판독이 직관적이고 디스플레이가 눈길을 사로잡으며 측정 범위가 넓습니다. 마이크로 스위치와 액체 레벨 원격 송신기가 장착되어 있어 상한 및 하한 경보와 액체 레벨(경계) 제어는 물론 원격 감지 및 제어가 가능합니다. 자성 액체 레벨 게이지 시리즈 제품은 전력, 석유, 화학, 야금, 환경 보호, 의학, 식품 등과 같은 다양한 산업 분야의 액체 레벨 측정 및 제어에 널리 사용됩니다. XG/JYZX 시리즈 자기 플로트 플립 컬럼 레벨 게이지는 측면 플랜지를 통해 컨테이너에 연결되므로 레벨 게이지의 액체 변화가 실제로 컨테이너 내부 액체 레벨의 변화와 일치합니다. 레벨 게이지 챔버 내부의 원통형 플로트와 레벨 게이지 외부의 자기 플립 플레이트 및 스위치는 실제로 자기 시스템 세트입니다. 원통형 플로트는 자기장을 통해 플립 플레이트 내부의 플립 컬럼과 스위치 내부의 자기 부품에 영향을 미치므로 액체 레벨 변화를 선형으로 표시합니다.
자기 뒤집기 판의 뒤집기 기둥에는 작은 기둥 모양의 자기 강철이 장착되어 있으며 모든 뒤집기 기둥은 방사형 간격이 10mm인 알루미늄 슬롯에 고르게 배치됩니다. 뒤집힌 기둥의 절반은 흰색이고 나머지 절반은 빨간색입니다. 레벨 게이지의 액체 레벨이 상승 및 하강하면 플로트가 그에 따라 이동하고 상단에 설치된 영구 자석의 빔 자기장이 외향 회전 플레이트의 자기 플립 컬럼을 구동하여 180 ° 회전합니다. 액위가 올라가면 흰색에서 빨간색으로 변합니다. 반대로, 액체 레벨이 떨어지면 뒤집힌 기둥이 빨간색에서 흰색으로 변경됩니다. 이런 방식으로 뒤집는 기둥은 전원 공급 없이도 용기 내부의 액체 수위 변화를 반영할 수 있습니다. 이는 측정 표시기에서 액체 매체를 완전히 분리하여 가연성, 폭발성 및 독성 매체의 액체 레벨을 감지하는 안전하고 신뢰할 수 있는 수단과 방법을 제공합니다.
UQZ 액체 레벨 센서는 액체 레벨을 측정하고 JYZK 시리즈 자기 플로트 레벨 게이지와 함께 신호를 전송하는 데 사용됩니다. 액체 레벨에 해당하는 저항 신호는 트랜스미터에서 출력되는 표준 전류 신호로 변환됩니다.
UK 시리즈 마그네틱 스위치는 일반 마그네틱 스위치와 양방향 홀딩 마그네틱 스위치로 구분되며 XG/JJZK 워터 시리즈 마그네틱 플로트 레벨 게이지와 함께 사용됩니다.

제품 특징:
1. 구조가 간단하고 견고하며 신뢰성이 높으며 특별한 유지보수가 필요하지 않습니다.
2. 액체 매체와 측정 표시기가 완전히 분리되어 있습니다.
3. 부식성, 가연성, 독성, 교반성, 오염된 액체의 액체 레벨을 측정하고 표시할 수 있으며 고온 및 고압 환경에 적합합니다.
4. 자기 플립 컬럼 디스플레이; 외부 전원 공급 장치가 필요하지 않습니다. 측정 결과는 회로를 통해 원격으로 전송되어 원격 제어 및 감지가 가능합니다.
5. 기본형 외에 고온저압형, 고온고압형, 재킷형, 상부장착형, 부식방지형, 액체가스형, 내한형 등 다양한 형태의 액면계가 있다.  응용 산업:
1. 석유화학 산업: 액체 수위 및 경계 위치를 모니터링하는 데 사용되는 다양한 저장 탱크, 반응기, 완충 탱크 및 타워.
2. 수처리 및 환경 보호: 투약 탱크, 하수 저장 탱크, 순환수 탱크 및 정수 저장 탱크의 액체 수위를 측정합니다.
3. 열 및 전력: 온수 탱크, 탈산소 물 탱크, 열교환기 및 보조 장비 컨테이너의 액체 레벨을 모니터링합니다.
4. 경공업, 식품, 의약품 : 원료탱크, 발효탱크, 조리탱크, 원료저장탱크의 액위검출.

문의하기
PREV：No previous article다음：UZC-AF 기본 자기 레벨 게이지
FAQ 성능 사양

Q1: 자기 레벨 게이지의 중간 밀도에 대한 요구 사항은 무엇입니까?
A: 액체 매체의 밀도는 일반적으로 ≥ 0.6g/cm 3입니다. 경계 위치를 측정할 때 두 매체 사이의 밀도 차이가 ≥ 0.06-0.08g/cm 3인 것이 좋습니다. 밀도가 부족하면 플로트가 뜨지 못하는 원인이 될 수 있으므로 주문시 실제 중간 밀도를 제공하는 것이 필수적입니다.

Q2: 자기 플립 컬럼이 액체 레벨 변화를 따르지 않는 이유는 무엇입니까?
A: 일반적인 이유: 플로트가 불순물로 막히고, 작업 조건 과열로 인해 자성 강철의 자기소거가 발생하고, 자성 커플링 오류가 발생합니다. 압력을 가하여 기기를 분해하는 것은 엄격히 금지되어 있습니다. 압력을 해제하기 위해 기계를 정지한 후 플로트를 점검해야 합니다. 플랩 표시기를 치는 것은 금지되어 있습니다.

Q3: 자기 레벨 게이지의 원격 신호가 부정확하지만 현장 반전 디스플레이가 정상인 경우 어떻게 해야 합니까?
A: 악기 본체의 측정은 정상이지만 원격 송신기에 결함이 있습니다. 24VDC 전원 공급 장치와 배선이 느슨한지 확인하십시오. 실린더 및 플로트 부품을 수정하지 않고 트랜스미터를 4-20mA 출력으로 재보정합니다.

Q4: 점성이 있고 쉽게 스케일링되는 매체에 자기 레벨 게이지를 사용할 수 있습니까?
A: 불순물이 부유물을 쉽게 가둘 수 있으므로 점도가 높고 심하게 코킹되고 스케일링되는 매체에는 적합하지 않습니다. 사소한 스케일링 조건에는 실린더 본체를 정기적으로 유지 관리하고 청소해야 합니다. 점성 매체에는 다른 측정 방법을 사용하는 것이 좋습니다.

측정 범위: 300~15,000mm
측정 정확도: ±10mm
작동 압력: 1.0, 1.6, 2.5, 4.0, 6.4, 10.0MPa
매체 비중: >0.45 g/cm³
매체의 밀도 차이: >0.15 g/cm3(레벨 측정용)
작동 온도: <450°C
중간 점도: <0.02 Pa·s
송신기 출력: 2선 4~20mA DC, 600Ω 부하
플랜지 연결 크기: DN20, PN2.5(HG20592-97)
다른 플랜지가 필요한 경우 주문 시 지정하십시오.

아니요. 품목 설명
1 JYZK — - 자기 레벨 게이지
2 구조 유형 A 기본형
A01 고온저압형
A02 고온고압형
A03 내식형
A04 액체 및 가스 특수형
A05 성에방지형
B 재킷 유형
3 장착 방법 C 측면 장착형
D 상부 장착형
4 디스플레이 모드 F 플랩(볼/컬럼) 유형
H 추적형(플로트형)
Y 원격 전송 디스플레이 포함
5 압력 등급 국가표준 1.5 표준 닫기 2.0 1.6MPa 2.0MPa
2.5 5.0 2.5MPa 5.0MPa
4.0 11.0 4.0MPa 11.0MPa
6.3 15.0 6.3MPa 15.0MPa
10.0 10.0MPa
6 씰 페이스 유형 생략 제기된 얼굴
M 볼록면
7 경보 스위치 유무 a 상한 레벨 경보 스위치 포함
b 하한 레벨 경보 스위치 포함
c 상한 및 하한 레벨 경보 스위치 포함
8 밀도 측정 액체 매체의 실제 밀도
9 측정 범위 500mm에서 15000mm까지 선택 가능
10 소재 304 0Cr18Ni9
321 0Cr18Ni10Ti
316L 022Cr17Ni12Mo2
PP PP
디I 스테인레스 스틸 라이닝 PTFE
DI 스테인레스 스틸 라이닝 PP
예 JYZK2.5M–500–1.0AF304C 모델: 기본 측면 장착형 자기 레벨 게이지
작동 압력: 2.5MPa
측정 범위: L = 500 mm
중간 밀도: 1.0g/cm³
상한 및 하한 레벨 경보 스위치 포함
물개 얼굴: 올려진 얼굴
