XG/Y-B 시리즈 전체 스테인레스 스틸 압력 게이지 Manufacturers
홈 / 제품 / 압력 계기 / 압력계 / XG/Y-B 시리즈 전체 스테인레스 스틸 압력 게이지
  • XG/Y-B 시리즈 전체 스테인레스 스틸 압력 게이지
  • XG/Y-B 시리즈 전체 스테인레스 스틸 압력 게이지

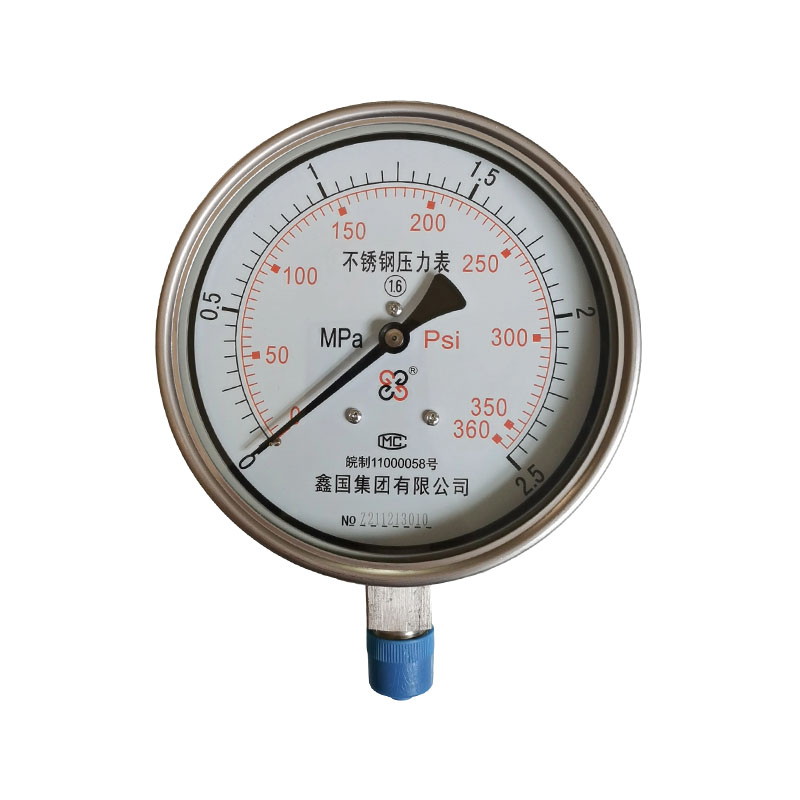

XG/Y-B 시리즈 전체 스테인레스 스틸 압력 게이지

XG/Y-B 시리즈 전체 스테인레스 스틸 압력 게이지는 스테인레스 스틸 스프링 튜브를 압력 감지 요소로 사용하는 기계식 포인터 압력 게이지입니다. 조인트, 스프링 튜브, 케이스 및 기타 접촉 매체와 외부 쉘은 모두 스테인레스 스틸(304/316 옵션)로 만들어졌으며 스프링 튜브의 탄성 변형에 의존하고 기어 이동에 의해 증폭되며 현장에서 측정된 매체의 압력을 표시합니다. 이 시리즈는 일반형과 충격 방지 오일 충전형으로 구분되며, 부식성이 약한 가스 및 액체 매체에 적합하며 습하고 먼지가 많으며 약간 진동하는 조건에 대처할 수 있습니다. 석유, 화학, 야금 및 기타 장비의 압력 모니터링에 널리 사용됩니다.

제품 장점:
1. 강한 내식성
커넥터, 스프링 튜브 및 케이스는 모두 스테인리스 스틸(304/316)로 제작되어 물, 산, 알칼리, 염분, 일부 부식성 가스 및 액체 매체에 대한 저항력이 있습니다. 녹슬거나 산화되기 쉽지 않으며 습하고 부식성이 있는 작업 조건에 적합하며 기기의 수명을 연장합니다.
2. 좋은 환경 적응성
쉘은 수증기와 먼지에 강하며 실외, 습한 환경 및 실외 조건에서도 사용할 수 있습니다. 녹이 슬거나 껍질이 손상될 가능성이 적으며 일반 철 껍질 압력 게이지에 비해 환경 침식에 대한 저항성이 크게 향상되었습니다.
3. 다양한 미디어 호환성
매체와의 접촉 영역은 부식성 공정 매체를 측정하고 매체에 의한 일반 압력 게이지 구리 스프링 튜브의 부식으로 인한 오일 누출 및 부정확한 포인터와 같은 오류를 방지할 수 있는 스테인리스강입니다.
4. 높은 구조적 강도
스테인레스 스틸 케이스는 기계적 강도가 높고 충격에 강하며 쉽게 변형되거나 손상되지 않습니다. 오일 충전 및 충격 방지 구조와 결합된 후 펌프 및 압축기와 같은 진동 방지 및 압력 펄스 방지 장비에도 적용할 수 있습니다.
5. 안전하고 신뢰할 수 있으며 누출되기 쉽지 않습니다.
전체 스테인레스 스틸 구성 요소는 용접 기술이 우수하고 밀봉 성능이 뛰어나며 매체 누출이 발생하지 않습니다. 이 제품은 높은 밀봉 성능이 요구되는 화학 및 압력 용기 응용 분야에 사용되어 안전 위험을 줄입니다.

핵심 판매 포인트:
1. 전체 기계는 스테인레스 스틸 재질로 만들어졌으며 케이스, 커넥터 및 스프링 튜브는 모두 스테인레스 스틸로 만들어졌습니다. 304/316 옵션이 가능하며 산과 알칼리의 부식이나 습한 실외 환경을 두려워하지 않아 녹슬고 썩어가는 시계와 작별을 고합니다.
2. 내식성 및 중간 침식에 대한 저항성으로 구리 코어의 부식, 천공, 매체 누출 또는 포인터 오류 고착을 방지하고 부식성 액체 및 가스 작업 조건에 적응합니다.
3. 옵션으로 오일이 채워진 충격 방지 구조, 진동 및 압력 충격에 강합니다. 펌프 본체, 압축기 및 맥동 압력장 포인터가 흔들리지 않으며 판독값이 명확하고 안정적입니다.
4. 밀봉 용접 공정, 우수한 밀봉 성능, 매체 누출 감소, 화학 및 압력 용기에서의 안전한 사용.
5. 높은 기계적 강도, 충돌 방지 케이스, 방진 및 방수 기능이 있으며 야외 및 습한 작업장에서 장기간 사용해도 쉽게 손상되지 않습니다.

문의하기
PREV：XG/Y-M 시리즈 다이어프램 압력 게이지다음：No next article
FAQ 성능 사양

Q1: 풀 스테인레스 스틸 압력 게이지와 일반 압력 게이지의 주요 차이점은 무엇입니까?
A: 일반 압력 게이지 피팅과 스프링 튜브는 대부분 구리 합금으로 만들어지며 케이스는 철로 만들어져 비부식성 건조 매체에만 적합합니다. 전체 스테인레스 스틸 압력 게이지 케이스, 커넥터 및 스프링 튜브는 모두 304/316 스테인레스 스틸로 제작되어 산, 알칼리 및 습기 부식에 강합니다. 부식성 매체 및 습한 실외 조건에서 사용할 수 있으며 쉽게 녹슬거나 부식되지 않아 서비스 수명이 길어집니다.

Q2: 304 및 316 스테인레스 스틸을 선택하는 방법은 무엇입니까?
A: 일반 물, 약한 부식성 가스 및 일반적인 습한 환경에는 304를 선택하십시오. 강산, 염수 분무, 해수 및 부식성이 강한 화학 매체가 발생할 경우 내식성이 더 강한 316 스테인레스 스틸을 사용하는 것이 좋습니다.

Q3: 진동이 심한 펌프 포트에 모든 스테인레스 스틸 압력 게이지를 사용할 수 있습니까?
A: 물론입니다. 오일이 채워지고 충격에 강한 올 스테인레스 스틸 압력 게이지를 선택하는 것이 좋습니다. 내부에 댐핑 오일이 충진되어 압력 맥동을 완충하고 포인터 흔들림을 억제하며 펌프, 압축기 등 진동이 큰 현장에 적합합니다. 오일프리 모델은 강한 진동 조건에 적합하지 않습니다.

Q4: 모든 스테인레스 스틸 압력 게이지의 일반적인 결함은 무엇입니까?
A: 일반적으로 과압 손상, 매체 막힘 및 설치 충격 손상이 나타납니다. 범위를 넘어서 장기간 사용하는 것은 엄격히 금지됩니다. 매체에 불순물과 결정이 포함되어 있는 경우 멤브레인 분리 장치를 사용하는 것이 좋습니다. 설치 중에 버퍼 벤드를 설치하면 압력 영향을 줄이고 장비 수명을 효과적으로 연장할 수 있습니다. 정확성을 보장하려면 기기를 정기적으로 교정해야 합니다.

스케일 범위, 정확도 수준

모델 눈금 범위(MPa) 정확도 등급
XG-Y-60B 0~0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60-0.1~0.5, 0.9, 1.5, 2.4 2.5
XG-Y-63B
XG-Y-100B 0~0.1, 0.16, 0.25, 0.4, 0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60-0.1~0, 0.06, 0.15, 0.3, 0.5, 0.9, 1.5, 2.4 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

품목 사양
작동 주변 온도 5 ~ 55 °C (글리세린이 충전된 케이스)
−25 ~ 55 °C (실리콘 오일이 충전된 케이스)
−40 ~ 70 °C (건식 케이스, 충전액 없음)
온도 영향 10°C당 ≤ 0.4%(작동 온도가 20 ± 5°C에서 벗어날 경우)
주변 진동에 대한 저항 V·H·3(건식 케이스, 충전액 없음)
V·H·4(유체 충전 케이스)
인클로저 보호 등급 IP64

압력 전도성 시스템 및 케이싱과 같은 재료

부품명 XG-Y-60B XG-Y-100B, XG-Y-150B
커넥터 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
부르동관 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
케이스 1Cr18Ni9 1Cr18Ni9


모델 표현
XG-Y-□ B

XG-Y-□ B
XG 신궈 브랜드
Y 압력 게이지
□ 게이지의 공칭 직경 및 장착 유형:
60, 100, 150은 각각 직경이 60, 100, 150mm인 방사형 직접 장착 유형을 나타냅니다.
63, 103, 153은 각각 직경 60, 100, 150mm의 축방향 플러시 장착 유형을 나타냅니다(모델 63은 축방향 직접 장착도 지원함).
XB 스테인레스 스틸

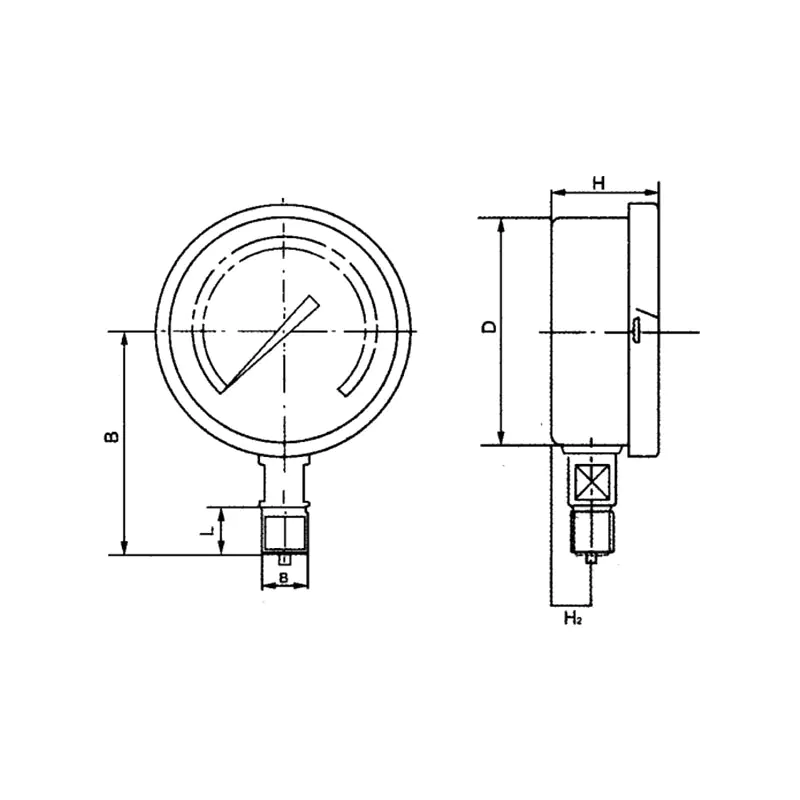

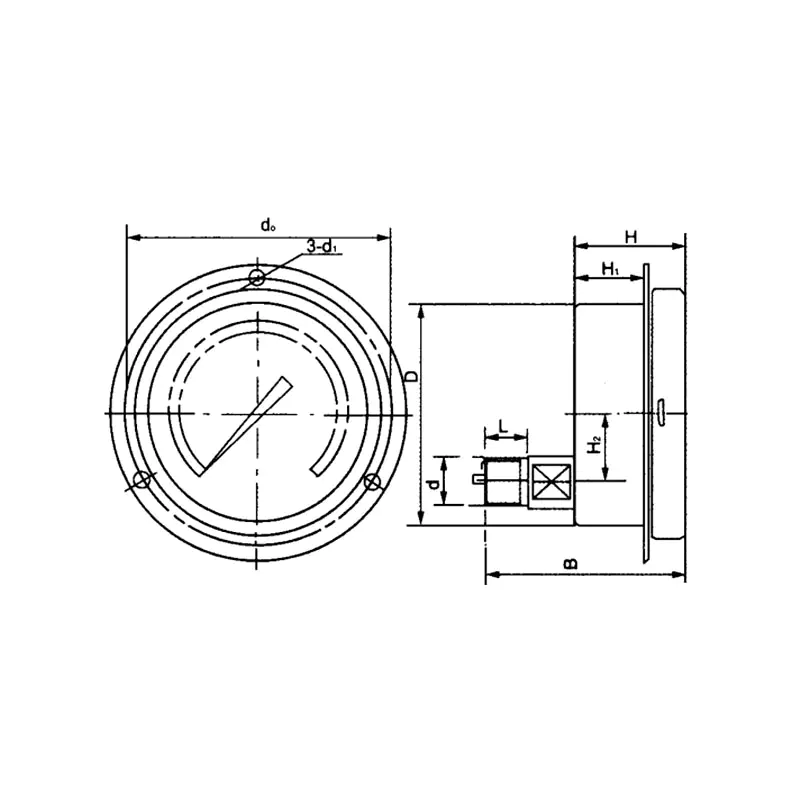

치수
100371 100362-TD79

모델 D B d(커넥터 나사산) L d₀ d₁ H H₁ H2
XG-Y-60B Ø60 55 M14×1.5
1/4인치(NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1.5
G3/8″, 1/2″
3/8″, 1/2″ (PT)
1/4″, 1/2″ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
