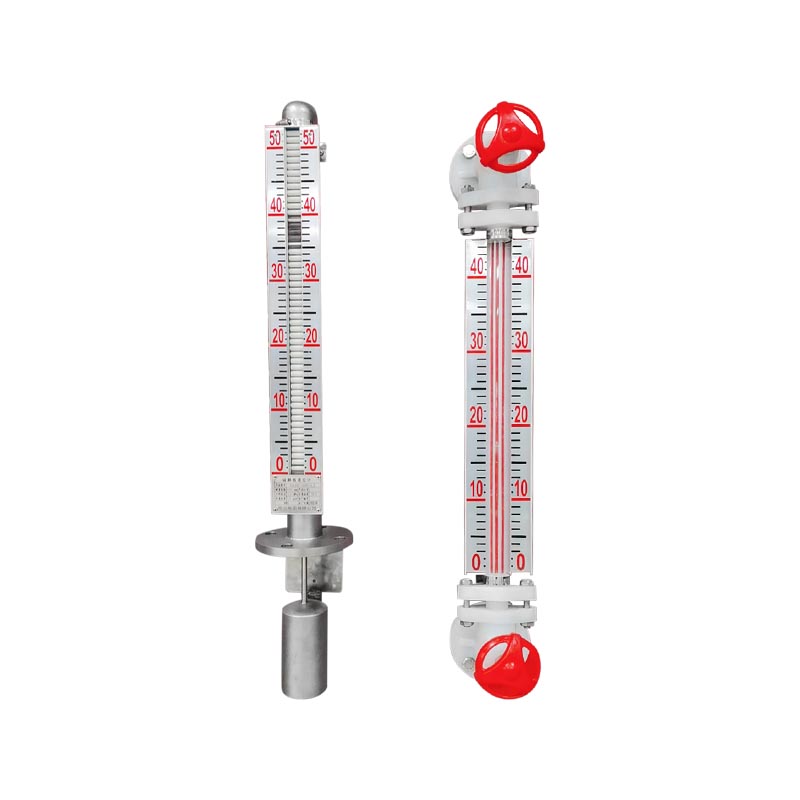

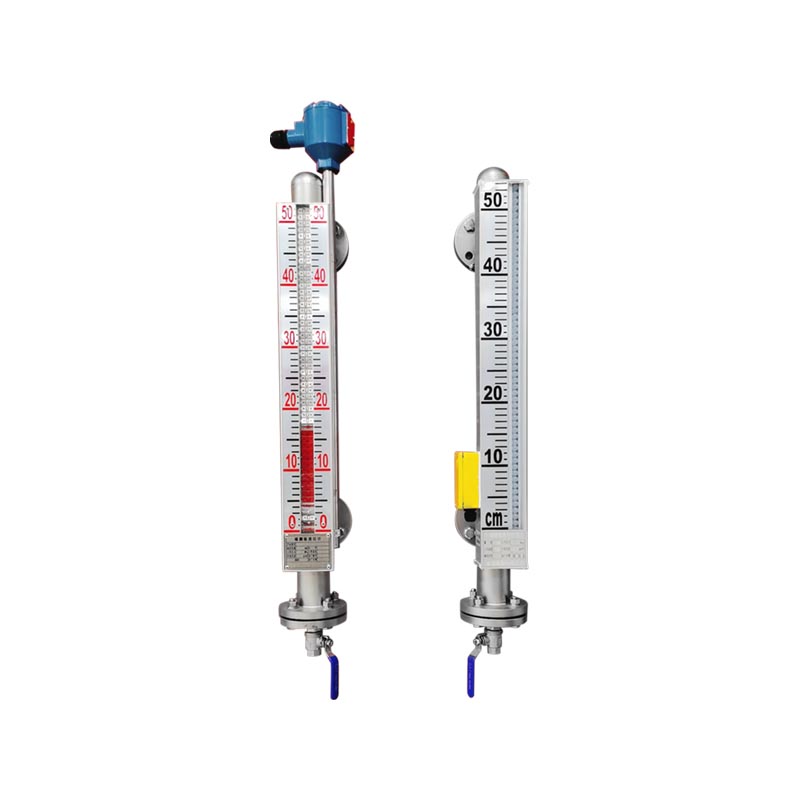

XGUHZ-50C 시리즈 자기 플로트 레벨 미터는 유사한 외국 레벨 미터의 도입을 기반으로 회사에서 개발했습니다. 화학공업부의 표준 HG/T21584-95에 따라 새로운 유형의 액체 레벨 게이지가 개발되었습니다. 제품의 신뢰성과 기술적 우수성을 보장하기 위해 장비의 모든 핵심 부품은 원자재 또는 수입 부품의 품질입니다. 국내외 유사제품을 완벽하게 대체할 수 있습니다. 신뢰할 수 있고 안전하며 실용적이며 고온, 고압 및 부식성 액체의 측정 및 제어에 널리 사용됩니다. UHZ-50C 시리즈 자기 플립 보드 레벨 게이지는 전력, 석유, 화학, 야금, 환경 보호, 해양, 건설, 식품 및 기타 산업에서 생산 공정의 액체 레벨 측정 및 제어를 위해 널리 사용됩니다. XGUHZ-50C 시리즈 자기 플로트 게이지는 다양한 타워, 탱크, 홈, 볼형 컨테이너 보일러 및 기타 장비의 중간 액체 레벨 감지에 사용할 수 있습니다. UHZ 시리즈 자기 플립 보드 레벨 미터는 높은 밀봉성, 누출 방지 기능을 갖추고 고온, 고압 및 내식성에 적합합니다. 유리판 (튜브) 액위 표시기, 선명도가 좋지 않고 파열되기 쉽고 기타 결함이 있으며 사각 지대를 측정하지 않는 전체 과정을 보완하여 명확한 측정 범위를 보여줍니다. 부품 및 부품용 자기 플립 보드 레벨 게이지는 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC 및 기타 재료 및 수입 부품을 사용합니다. 신뢰성과 내식성이 우수합니다. UHZ-50 시리즈 자기 플로트 레벨은 다양한 환경과 다양한 미디어 레벨 미터에 적응하기 위해 다양한 작업 환경에 따라 생산될 수 있습니다. 여기에는 UHZ-50F 부식 방지형 자기 플립 레벨 게이지, 단열 재킷, 고온 및 고압 자기 이중 레벨 미터, UHZ-50D 상단 장착형 자기 플로트 레벨 미터, UHZ-50S 상단 삽입형 자기 플로트 레벨 트랜스미터 및 컨트롤러가 포함됩니다. UHZ-50C 시리즈 자기 플로트 레벨 미터 본체, 회전판 상자(유홍, 화이트 보드, 소형 자기 플로트), 플랜지 커버 등 모든 종류의 액체 용기에 대한 액체 레벨 측정. 자기 플립 보드 레벨 미터는 고온, 방폭, 부식 방지, 식품 및 음료 등에 사용할 수 있습니다. 액체 레벨 현장 디스플레이 또는 원격 디스플레이 및 제어. 높은 밀봉성, 누출 방지 및 고온, 고압, 고점도, 강한 부식성 조건으로 안전하고 신뢰할 수 있는 액체 레벨 측정이 가능합니다. 측정의 전체 과정이 사각지대가 아니며 디스플레이가 명확하고 판독이 직관적이며 측정 범위가 넓습니다. LK 액체 레벨 경보, 제어 스위치, 상한 및 하한 경보 및 액체 레벨 또는 경계 레벨 제어가 실현될 수 있습니다. LB 액체 레벨 트랜스미터를 사용하면 액체 레벨이 될 수 있으며 인터페이스 신호 표준 신호는 두 번째 라인 4~20mADC로 변환됩니다. 원격 감지, 지시, 기록 및 제어.
제품 특징:
1. 간단한 구조, 단단한 고정, 특별한 유지 보수 없음;
2. 액체 레벨을 직접 표시합니다. 고온, 흐름, 흐름 용이성, 연소성, 독성 및 기타 특성의 영향을 받지 않습니다.
3. 작동 전원이 없습니다. 케이스를 분리할 필요가 없습니다. 변화와 경보의 수준도 표시할 수 있습니다.
4. 진공, 고압, 고온 환경에 사용할 수 있으며 저밀도 매체도 적용할 수 있습니다.
5. 대부분의 부식성 액체에 적합한 내식성;
주요 응용 산업:
1. 석유화학산업
원유 저장 탱크, 반응 주전자, 증류탑, 용매 탱크, 산-염기 저장 탱크, 오일 및 가스 분리 장치; 원유, 디젤, 가솔린, 다양한 용매 및 산성 화학 매체를 측정합니다.
2. 석탄화학/비료 산업
석탄-석유 플랜트, 합성 암모니아, 요소 플랜트, 메탄올 저장 탱크, 순환수 탱크, 응축수 탱크, 고온 및 고압 조건에서 저장 탱크의 액위 모니터링.
3. 전력산업(화력발전, 열병합발전)
탈기기, 응축기, 고압 및 저압 히터, 물탱크, 하수탱크; 보일러 보조 탱크의 액위는 DCS에 대한 원격 전송 신호와 일치합니다.
4. 수처리 및 환경 보호
하수처리장, 정수장, 재생수 재이용, 약품저장탱크(PAC, PAM, 산성약품탱크), 폐수조절탱크; 시립 급수 탱크.
5. 제약 산업
반응조, 원료탱크, 발효조, 정제수 저장탱크; 제약 청정 작업 조건에 적합한 위생 자기 플로트 레벨 게이지.
6. 음식과 음료
양조, 음료, 곡물 및 오일 가공; 저장탱크, 원료탱크, 위생 및 부식방지 소재 사용, 식용유, 시럽, 발효액 계량
핵심 판매 포인트:
1. 현장 디스플레이는 직관적이며 전원 공급 장치가 필요하지 않습니다.
자기 커플링을 사용하여 뒤집는 판/뒤집는 기둥을 구동하여 액체 수위를 표시함으로써 빨간색과 흰색 경계가 한 눈에 명확하고 멀리서도 볼 수 있습니다. 전기를 소모하지 않으며, 정전 시에도 사용이 가능합니다.
2. 구조가 간단하고 신뢰성이 높으며 수명이 길다.
본체는 실린더, 플로트, 마그네틱 플립 컬럼으로 구성되어 있으며 복잡한 변속기 구성 요소가 없고 고장률이 낮으며 유지 관리가 최소화되어 안정적으로 장기간 사용됩니다.
3. 밀봉이 양호하고 누출이 없음
매체 및 표시기 부품은 기존 유리관/유리판의 누출 위험 없이 완전히 격리되어 있어(자기 커플링 전송) 독성, 가연성 및 부식성 매체에 더 적합합니다.
4. 가혹한 작업 조건에 적응
고온(최대 400℃), 고압(최대 PN40), 강한 부식에 견딜 수 있으며 옵션 라이닝/재질(PP, PTFE, 304/316L)로 대부분의 작업 조건을 커버할 수 있습니다.
5. 위험한 환경에 적합한 안전하고 방폭형
본체는 석유, 화학, 저장 탱크와 같은 가연성 및 폭발성 환경에 매우 적합한 본질적인 안전/방폭 원격 전송 송신기 옵션을 갖춘 순수 기계 구조입니다.
6. 지능을 달성하기 위해 원격 전송을 설치할 수 있습니다.

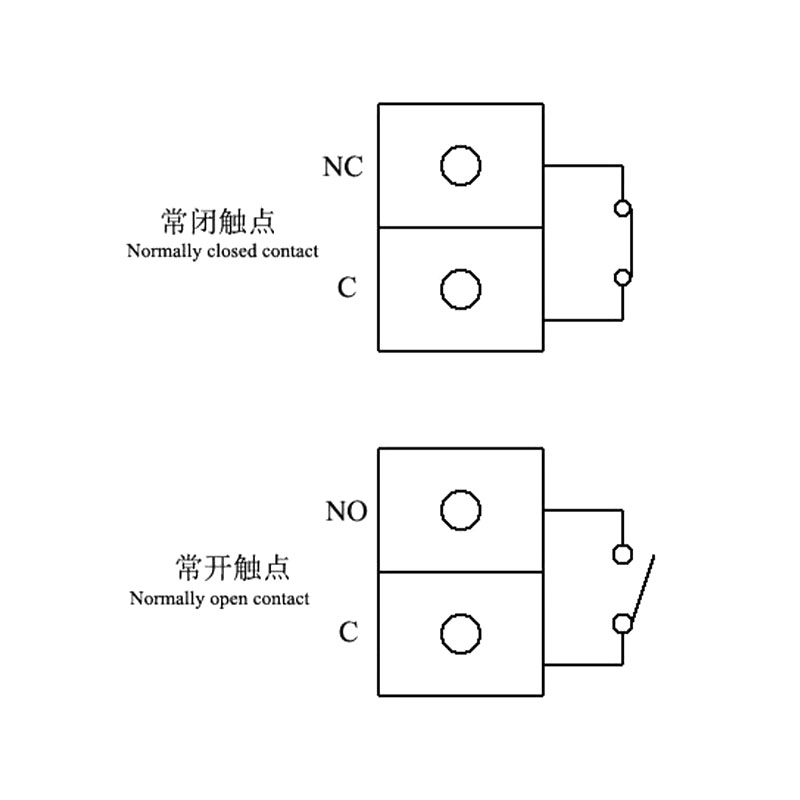

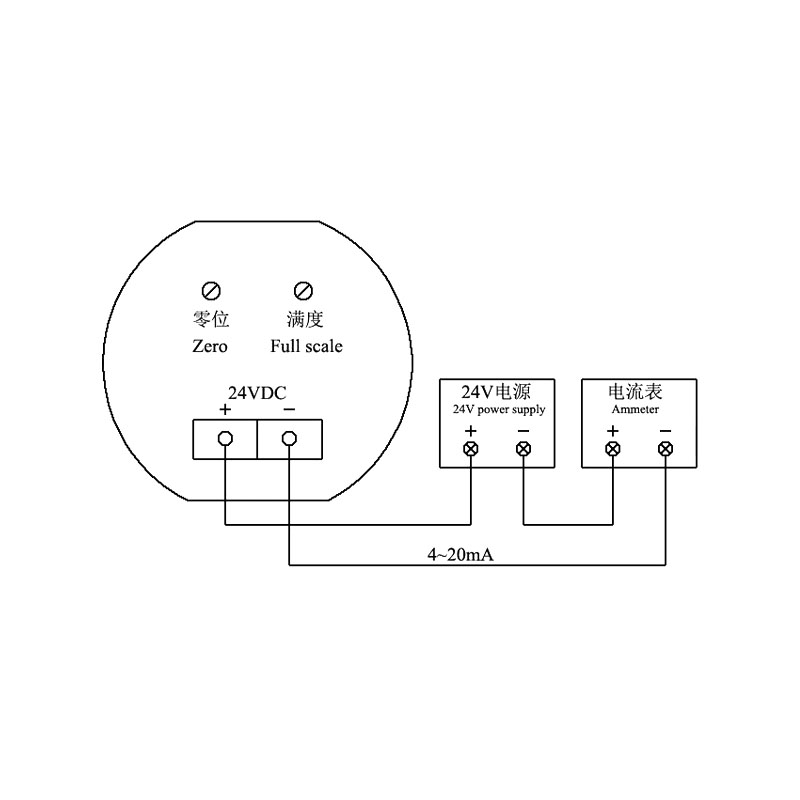

4-20mA, HART, RS485 및 기타 신호를 출력할 수 있는 선택형 자왜식/리드 스위치 원격 트랜스미터는 중앙 집중식 모니터링을 위해 DCS/PLC에 연결되며 상한 및 하한 경보용 액체 레벨 스위치도 장착할 수 있습니다.
7. 넓은 측정 범위와 유연한 설치
측정 높이는 수백 밀리미터에서 10미터 이상까지 다양하며 측면 장착, 상단 장착, 측면 상단 장착 등 다양한 설치 방법이 있어 다양한 탱크 본체에 적합합니다.
애플리케이션 노트:
1. 플랜지의 사용자 장비는 제조 및 용접 형태 위치 공차,
그렇지 않으면 설치 및 사용에 영향을 미칩니다.
2. 액위계는 수직으로 설치해야 합니다. 수직도는 5도 이내로 한다.
3. 모양 구조 다이어그램 "L1" 은 측면 장착 자성 액체 레벨 게이지 "Shen 튜브 거리"(라고도 함)라고 합니다.
사각지대). 이는 사용자가 이해해야 하는 중요한 매개변수입니다. 액위계의 기본 매개변수 중 중요한 매개변수입니다.
아르키메데스 정리에 따르면 자기 플로트 레벨 미터의 길이는 측정된 물질의 밀도에 따라 달라집니다.
액체 매체. 액체 매질의 밀도가 작을수록 자기 플로트 리드 튜브가 하단 리드에서 길어집니다.
"쉔 튜브 거리" 길이의 바닥에 파이프; 반대로 길이는 더 짧습니다. 용이성을 고려한 디자인
디자인. 사용자의 올바른 사용, 설치, 특수 일반 액체 밀도, 싱크대의 제어 테이블을 다음과 같이 사용할 수 있습니다.
참조.
4. 과도 현상을 방지하기 위해 메인 덕트의 자기 플로터는 고속 이동과 충격을가집니다. 액체 레벨 게이지: Cathy
납액관 바닥에 고정된 자기 플로트를 사용합니다. 사용자는 설치 전에 설치해야 합니다.
설치하기 전에 카드를 사용하십시오.
5. 자기 플로트가 메인 파이프 내에서 자유롭게 움직일 수 있도록 액체 레벨 게이지를 수직으로 설치해야 합니다.
6. 액체 레벨 미터와 용기에는 청소 및 유지 관리를 위해 재료를 차단하는 스톱 밸브가 장착되어야 합니다. 7. 액체 레벨 게이지: 정확할 것이라는 약속은 없습니다. 이는 액체 레벨 미터의 정상적인 작동에 직접적인 영향을 미칩니다.
8. 액체 레벨 게이지 설치 후 수정용 자석: 자기 이중 기둥 가이드의 경우 0이 빨간색으로 표시되지 않게 하고 0 이상이 흰색으로 표시되도록 합니다.
9. 액체 레벨 게이지: 먼저 납 액체 파이프 밸브를 엽니다. 액체 매체가 선도 튜브로 균형을 이루도록 하세요.
자기 플립 실패 또는 혼란으로 인해 플로트 차이가 급격히 증가하는 액체 매체를 피하십시오(이 현상의 경우 자기 재보정이 발생할 수 있음).
10 개방형 플랜지 bl: 자기 플로트를 사용할 때 자기 위쪽으로 자기 끝의 측면에 주의하십시오. 뒤집을 수 없습니다.
11 . 액체 레벨 게이지:e 플로트를 막고 부력을 약화시키는 것을 방지하려면 고체 불순물이나 자성 불순물이 들어가지 않아야 합니다.
12. 언론에 따르면 하수밸브 메인 배관에서 튜브 안의 침전물을 제거한다고 합니다.
