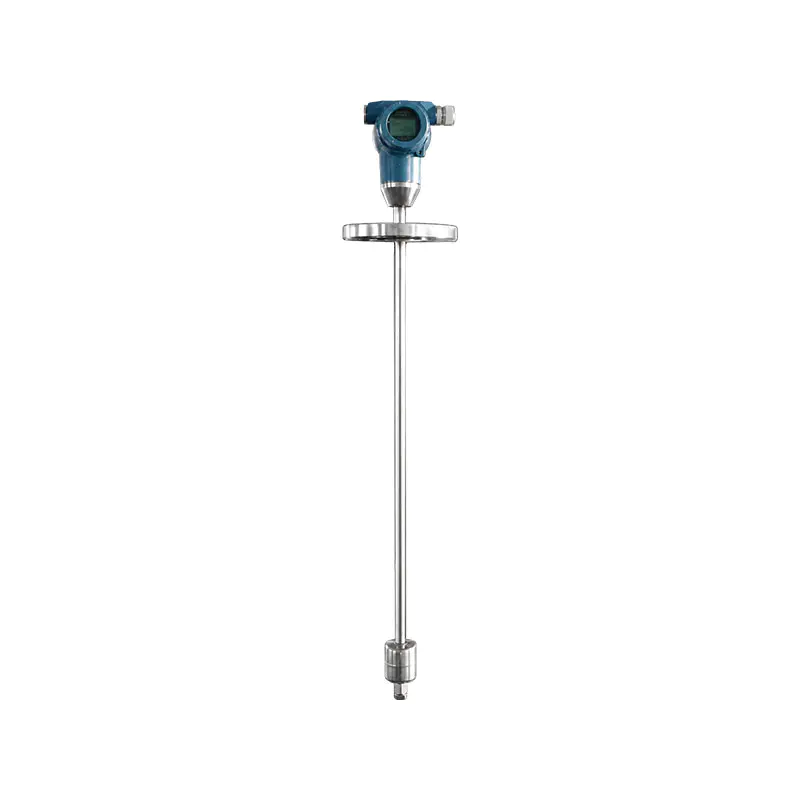

UZ-CZ형 자기변형 액체 레벨 게이지

UZ-CZ 자기변형 레벨 게이지. 자기변형 레벨 게이지는 지속적인 액체 레벨 및 인터페이스 측정을 수행하고 모니터링 및 제어를 위한 아날로그 신호 출력을 제공할 수 있는 고유하고 매우 정확한 자기 센서입니다. 이 제품은 기존 리드 송신기보다 10배 이상 높은 유도 분해능을 가지고 있습니다. 기본 구조에는 신호 처리 기능을 갖춘 전자 변환 부품과 스테인레스 스틸 튜브에 설치된 유도 전자 부품이 포함됩니다. 자기변형 레벨게이지는 탱크 상단에 전체적으로 설치하거나 탱크측 배출관을 통해 상부에 설치할 수 있습니다. 감지 전자 부품은 액체 수위 변화로 인해 자기 플로트가 상승하거나 하강하는 위치를 측정할 수 있으며, 전자 변환 부품은 마이크로프로세서에 의해 2선식 아날로그 신호 출력으로 처리됩니다. 전자 부품을 담고 있는 하우징이 센서 튜브 끝 부분에 설치되며 특수한 조립 구조로 되어 있어 고온에서도 적용이 가능합니다. 표준 2선식 4~20mA 출력 신호를 사용하면 사용자가 기기에 있는 세 개의 버튼을 통해 현장에서 액체 레벨의 실제 측정 범위를 쉽게 교정할 수 있습니다. 지능형 트랜스미터는 사용 및 교정이 용이하도록 설계되었으며 UZ 유형 자기 액체 레벨 게이지와 함께 사용할 수도 있습니다.

제품 특징:
1. 탱크 레벨 또는 인터페이스의 연속 측정에 적합합니다.
2. 가장 진보된 자기 변형 원리를 채택합니다.
3. 전체 범위의 오류는 0.01%에 불과하고 최대 오류는 1.27mm를 넘지 않아 측정 정확도가 매우 높습니다.
4. 고온 및 고압에서 작업할 수 있습니다. 최대 온도는 250 ° C까지 선택할 수 있으며 최대 압력은 10MPa까지 선택할 수 있습니다.
5. 인화성 및 폭발성 장소에서 사용하기에 적합한 본질 안전 및 방폭 성능을 갖추고 있습니다.
6. HART 프로토콜 통신으로 표준 4-20mA 신호를 출력합니다.
7. 선택 가능한 온도 신호 출력 기능이 있습니다.
8. 탱크 상단이나 측면에 설치하는 통합 설치 방법은 매우 편리하고 간단하며 현장 교정이 쉽습니다.

응용 산업;
1. 석유화학산업
원유 및 정제유 저장 탱크, 반응 용기, 증류탑, 유수 경계 측정; 방폭형은 가연성 및 폭발성 매체에 사용되며 액체 레벨 및 유수 경계면 측정, 탱크 면적 측정 및 정유 장치 액체 레벨 모니터링이 가능합니다.
2. 화학산업
산-알칼리, 유기용제, 부식성 액체 저장 탱크, 배치 탱크; 공정 액체 수위를 정밀하게 제어하고 탱크 넘침 및 건조를 방지하고 DCS 시스템에 연결하려면 316L 및 PTFE 부식 방지 프로브를 선택하십시오.
3. 수처리/환경보호 산업
하수 탱크, 침전조, 담수화 탱크, 화학 물질 저장 탱크; 하수 처리장, 발전소의 화학수 작업장; 하수, 화학 물질 및 깨끗한 물의 수준을 모니터링하고 부식성 하수 화학 물질의 작업 조건에 적응합니다.
4. 식품 및 제약 산업
원료탱크, 저장탱크, 약제반응탱크; 위생 등급 316L 소재로 제작되어 GMP 청결도 요구 사항을 충족하며 중간 오염 위험 없이 음료, 유제품 및 의약품 저장 탱크의 고정밀 액체 레벨 측정에 사용됩니다.

FAQ 성능 사양

Q1: 자기변형 레벨 게이지로 유수 인터페이스를 측정할 수 있습니까?
답: 알겠습니다. 이 레벨 게이지는 액체 레벨과 경계 데이터를 동시에 출력할 수 있으며, 오일 탱크와 층상 매체가 있는 저장 탱크에 적합합니다. 플로팅 볼을 장착해야 하며 인터페이스를 안정적으로 식별하려면 다양한 매체의 밀도 차이가 최소 요구 사항을 충족해야 합니다.

Q2: 매체는 부식성이 있습니다. 자기 변형 레벨 게이지를 선택하는 방법은 무엇입니까?
A: 접촉 매체 부분에는 316L 스테인레스 스틸과 PTFE 부식 방지 덮개를 선택하십시오. 매체의 온도와 압력을 확인하고 부식으로 인한 프로브 손상을 방지하기 위해 강한 산성 조건에서는 부식 방지 프로브 로드를 사용하는 것이 우선시되어야 합니다.

Q3: 자기변형 레벨 게이지에는 정기적인 교정이 필요합니까?
A: 측정 원리 자체에는 기계적 마모가 없으며 정상적인 작업 조건에서 빈번한 교정이 필요하지 않습니다. 측정 정확도를 확보하기 위해 초기 설치, 플로팅볼 교체, 유지보수 후 현장 검증을 실시하는 것이 좋습니다.

Q4: 방폭 상황에서 자기 변형 레벨 게이지를 사용할 수 있습니까?
A: 물론입니다. Ex 방폭 등급을 충족하고 석유화학 산업의 가연성 및 폭발성 저장 탱크에 사용되는 방폭 모델을 선택하세요. 설치 및 배선은 현장 방폭 규정을 준수해야 합니다.

전자 송신기
하우징: 방폭형 주조 알루미늄 하우징. 1/2” NPT 나사산 연결부와 케이블 글랜드가 포함되어 있습니다.
반복성: 전체 스케일의 0.005%, 0.38mm를 초과하지 않음.
비선형성: 전체 크기의 0.01%, 0.9mm를 초과하지 않음.
정확도: 전체 스케일의 0.01%, 1.27mm를 초과하지 않음.
전원 공급 장치: 10.5~36VDC
극성 보호: 회로에 직렬로 연결된 다이오드
출력: 표준 4~20mA; SPAN 및 ZERO는 현장에서 수동으로 교정 가능
댐핑: 푸시버튼을 통해 현장에서 조정 가능; 조정 가능 범위: 0.1~36초
작동 온도: –40~65°C
상대 습도: <85%

센서 튜브
재질: 316SS 스테인리스 강, 20# 합금강, 하스텔로이, PTFE 및 도금 옵션
작동 온도: -40~65°C. /HHT 옵션 사용 시 최대 250°C
최대 작동 압력: 148°C에서 최대 6.5MPa의 표준 버전; /HHP 옵션 사용 시 최대 20.4MPa
측정 범위: 0.3~20미터
설치: 표준 3/4” NPT 압축 나사산 피팅
방폭 등급: EXib ICT5 표준

XG/UZ-CZ 모델 자기변형 레벨 트랜스미터
G 단단한 막대 센서 유형
R 유연한 막대
1 1.6MPa 공정 압력(MPa)
2 2.5MPa
3 4.0MPa
4 6.3MPa
10.0MPa
1 플랜지 프로세스 연결
2 스레드
P 4~20mA 출력 송신기 유형
D 4~20mA HART
I 본질적으로 안전함
1 스테인레스 스틸(304, 321, 316L) 젖은 재료
2 스테인레스 스틸 PTFE(F4) 라이닝
기타
A 지역 표시기 디스플레이 유형
B 디지털 디스플레이
C 기타
X 기타 options, e.g., number of temperature measurement points 기타 Options
