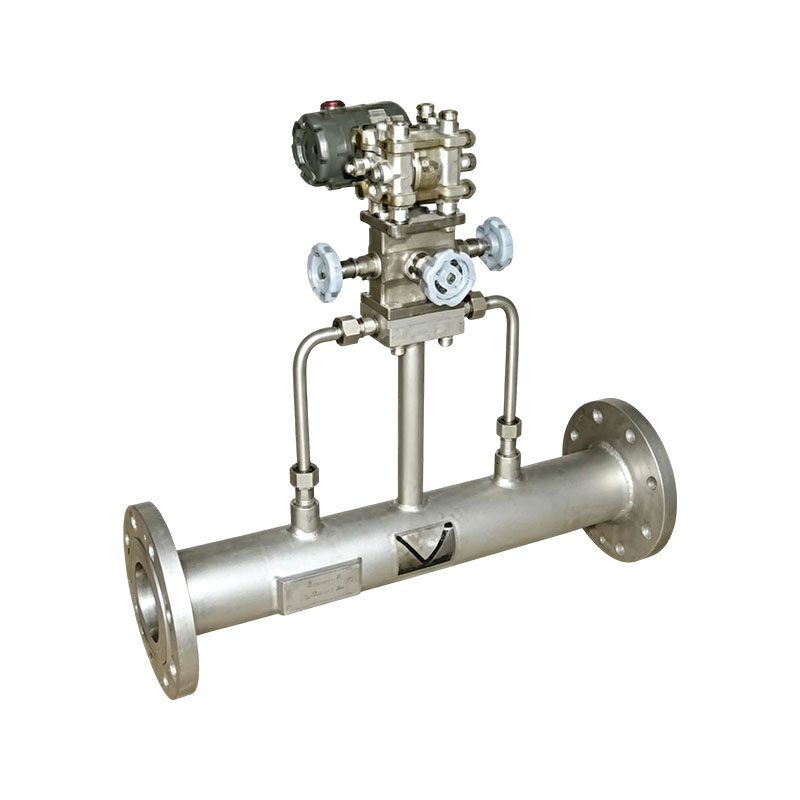

XG-LX 시리즈 웨지 유량계

XG-LX 웨지 유량계 시스템은 당사의 최신 세대 차압 유량 계측 시스템입니다. 이는 깨끗한 액체, 가스 및 증기를 포함한 대부분의 유체의 측정 요구 사항을 충족합니다. 이는 펄프, 슬러리, 오일 슬러리, 연료유, 잔류 오일, 콜타르 및 결정화 및 먼지가 발생하기 쉬운 기타 고점도 유체 및 현탁액과 같이 기존 유량계로 측정하기 어려운 유체를 측정하는 데 특히 적합합니다. 따라서 쐐기형 유량계 시스템은 석유, 화학, 전력, 경공업 등의 분야에서 고점도, 저 레이놀즈 수 매체를 측정하는 데 널리 사용됩니다.

제품 특징:
1. "V"자형 흐름 구성 요소를 사용하면 정체 영역을 제거하고 시스템의 막힘을 방지할 수 있습니다.
2. 레이놀즈수는 응용범위가 넓으며, 레이놀즈수가 500이더라도 여전히 차압과 유량의 제곱관계를 유지합니다.
3. 설치, 사용 및 유지 관리가 쉽습니다.
4. 높은 측정 정확도, 유량 교정의 확장된 불확도: ± 0.5%~± 0.2%(물 교정 또는 오일 교정).
5. 장기 안정성이 우수하여 사용자로부터 고장률 제로 기기로 칭찬을 받았습니다.
6. 일회용 분할형 측정기; 웨지(가운데)를 교체하면 범위가 확장될 수 있습니다.
7. 다양한 스타일:
일반 유형: 1:10 범위 내에서 유량 계수의 비선형 오류는 ≤± 1%입니다.
고성능 유형: 1:3 범위 내의 유량 교정 확장 불확도는 ± 0.5%~± 0.2%입니다.
8. 과압 경보 값과 저압 경보 값은 현장 압력 상황에 따라 설정할 수 있습니다. 사용 중 과압 또는 저압 상황이 발생하면 기기가 자동으로 경보음을 울리고 켜서 과압으로 인한 생산 안전 사고를 효과적으로 방지합니다.

응용 산업:
1. 석유화학 산업: 원유, 중유, 잔유, 석탄 슬러리 등 고점도 및 입자상 매체 측정 그것은 정제 장비에서 일반적으로 사용되는 조절 장치입니다.
2. 야금 광산: 슬러리, 석탄 세척수, 용광로/코크스로 가스 측정에 사용됩니다. 먼지와 고체 입자가 많은 작업 조건에 적합합니다.
3. 전기 화력: 보일러 연료, 탈황 슬러리 및 회수 흐름 모니터링으로 고온 및 더러운 유체를 견딜 수 있습니다.
4. 환경수처리 : 슬러지 침전이 발생하지 않는 쐐기형 자가플러싱 구조로 하수, 슬러지 역류, 불순물이 함유된 폐수를 측정합니다.

문의하기
PREV：No previous article다음：XG-DRB 딜바 유량계
FAQ 성능 사양

Q1: 쐐기형 유량계의 원리는 무엇이며, 가장 큰 장점은 무엇입니까?
A: 차압 조절 유량계에 속하며 유체는 파이프라인의 V자형 쐐기 블록을 통해 흐르고 쐐기 블록 전후에 차압이 생성됩니다. 유량은 차압을 기준으로 계산됩니다. 핵심 장점: 데드 코너 없음, 자체 세척 효과, 고점도 및 고체 입자가 포함된 더러운 매체 측정에 능숙함, 낮은 레이놀즈 수에서도 안정적인 측정, 양방향 흐름 감지 지원.

Q2: 쐐기형 유량계의 직선 파이프 섹션에 대한 요구 사항은 무엇입니까?
A: 오리피스 플레이트보다 짧은 길이가 필요합니다. 일반적으로 전면은 5D, 후면은 3D입니다(D는 파이프라인의 내경). 엘보우, 밸브, 리듀서는 유동장을 방해할 수 있으므로 가능한 한 피하십시오. 설치하는 동안 고체 입자의 원활한 흐름을 보장하고 축적을 방지하기 위해 웨지의 뾰족한 모서리가 아래쪽을 향해야 합니다.

Q3: 어떤 상황에서 트래픽 측정이 부정확합니까?
A: 일반적인 이유: ① 막힘, 유체 축적 및 압력 파이프 누출; ② 웨지 마모 및 스케일링은 스로틀링 영역을 변경합니다. ③ 송신기 범위 및 제곱근 매개변수 구성이 올바르지 않습니다. ④ 매체의 점도는 교정 조건과 크게 다릅니다. 임펄스 배관의 밀봉 및 트랜스미터 매개변수를 우선적으로 확인하십시오.

Q4: 쐐기형 유량계는 정기적인 유지보수가 필요합니까?
A: 움직이는 부품이 없고 일일 유지 관리가 적습니다. 고체/먼지가 많은 환경에서는 압력 파이프라인을 정기적으로 불어서 청소하는 것이 좋습니다. 장기간 종료하는 동안 송신기를 보호하기 위해 3밸브 그룹 밸런스 밸브를 엽니다. 파이프라인을 불어 넣을 때 용접 슬래그가 쐐기 블록 표면을 긁어 정확도에 영향을 미치는 것을 방지하기 위해 유량계를 제거해야 합니다.

성능 사양: (DN300 이상의 크기에 대해서는 당사에 문의하십시오.)

모델 호칭 직경(mm) 웨지 비율 h/D 유량 범위(m³/h) 길이(mm) 사용 압력(MPa) 중간온도(℃) 물 교정 정확도(또는 오일 교정) 플랜지 표준
XG-LX-G-15 15 0.2 ~ 0.5 0.28 ~ 2.7 600 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-25 25 0.2 ~ 0.5 0.8 ~ 7.5 600 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-40 40 0.2 ~ 0.5 1.5 ~ 21 700 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-50 50 0.2 ~ 0.5 3 ~ 33 700 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-80 80 0.2 ~ 0.5 6 ~ 75 800 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-100 100 0.2 ~ 0.5 17 ~ 100 800 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-150 150 0.3 ~ 0.5 45 ~ 310 1000 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-200 200 0.3 ~ 0.5 68 ~ 460 1000 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-250 250 0.3 ~ 0.5 109 ~ 865 1200 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-300 300 0.3 ~ 0.5 155 ~ 1225 1200 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
