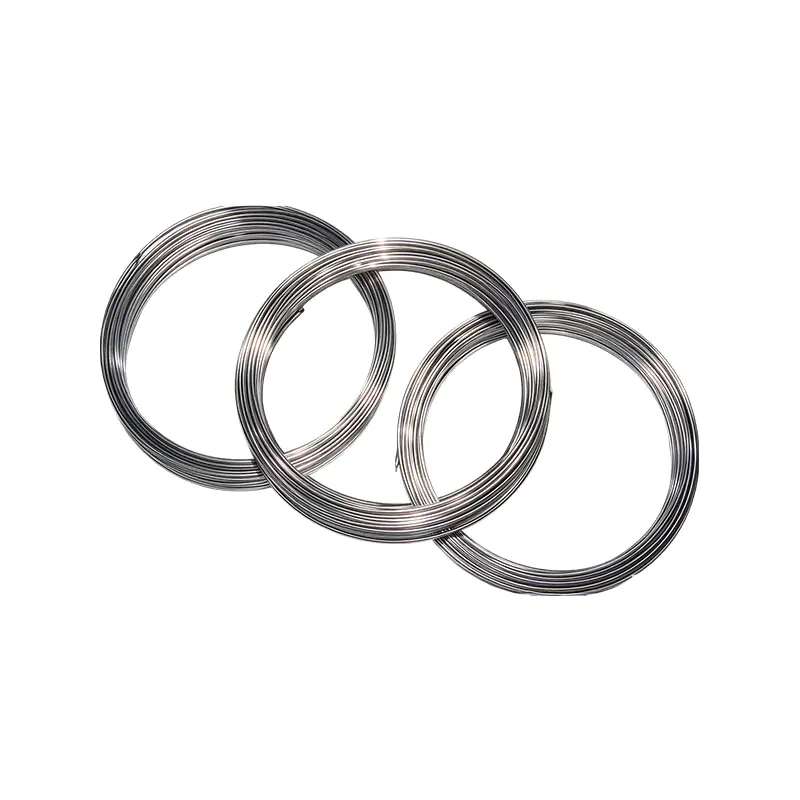

기갑 열전대 케이블

일반적으로 외장 와이어 또는 국제적으로 무기 절연 열전대 케이블로 알려진 외장 열전대 케이블은 스테인레스 스틸 보호 튜브, 산화 마그네슘 절연 분말 및 열전대 와이어 재료를 결합하여 금형으로 압축한 견고한 전체입니다. 내압성, 내진성, 유연성, 소형화, 빠른 열 응답 시간 등의 장점을 가지고 있습니다. 장갑형 열전대 제조의 핵심 소재입니다.

제품 장점:
1. 민감한 열 반응과 넓은 온도 측정 범위
작은 열 관성, 빠른 온도 감지 속도는 고온 및 저온 범위를 포괄할 수 있으며 안정적인 열전 전위 출력을 제공하며 작업 조건에서 온도 변화를 신속하게 포착할 수 있습니다.
2. 기계적 강도가 높고 구부릴 수 있으며 설치가 용이합니다.
금속 장갑 쉘은 진동과 충격에 강하고 적당히 구부러질 수 있어 작은 장비 공간과 복잡한 현장 배선 설치에 적합합니다.
3. 우수한 보호 밀봉 및 강력한 환경 적응성
미네랄 절연 구조는 조밀하고 방습, 방진 및 항산화 기능이 있으며 절연 성능이 안정적이며 먼지 및 고온과 같은 가혹한 산업 환경에서도 오랫동안 작동할 수 있습니다.

주요 판매 포인트:
1. 넓은 온도 측정 범위와 빠른 응답 속도
작은 열 관성, 민감한 온도 감지, 고온 및 저온 모두 측정 가능, 안정적인 열전 전위 출력 및 현장 온도 변화에 대한 실시간 피드백.
2. 설치 적응성이 뛰어나 유연하고 진동에 강합니다.
갑옷 본체는 구부릴 수 있고 충격과 진동에 강하며 작은 장비 공간과 복잡한 파이프라인 현장에 쉽게 배치할 수 있습니다.
3. 치밀한 절연 보호, 높은 내구성
미네랄 절연 구조는 우수한 밀봉 성능, 습기 및 먼지 저항, 산화 저항성을 가지며 가혹한 산업 환경을 견딜 수 있어 고장 가능성을 줄이고 수명을 연장합니다.

문의하기
PREV：No previous article다음：기갑 서미스터 케이블
FAQ 성능 사양

Q1: 아머드 써모커플 케이블의 최소 굽힘 반경 요구 사항은 무엇입니까?
A: 일반적으로 굽힘 반경은 갑옷 외부 직경의 5-7배보다 작아서는 안 됩니다. 내부 와이어 파손을 방지하고 온도 측정에 영향을 미치기 위해 핫 엔드 프로브를 최대한 구부려서는 안 됩니다.

Q2: 강화 열전대는 고온 매체를 직접 측정할 수 있습니까?
A: 온도 측정의 상한은 외장재와 열전대 규모에 따라 다르며 모델마다 온도 저항이 다릅니다. 초고온 조건에서는 사양 및 매개변수 검증이 필요합니다. 범위를 초과하면 노화와 손상이 가속화됩니다.

Q3: 온도 측정 신호가 점프하고 값이 부정확해지는 이유는 무엇입니까?
A: 일반적인 원인으로는 전자기 간섭, 배선 접촉 불량, 습기로 인한 절연층 손상 등이 있습니다. 간섭 환경에서는 차폐층을 단일 지점 접지하고 배선 단자의 견고성을 확인하는 차폐형을 사용하는 것이 좋습니다.

Q4: 강화된 열전대 케이블을 연장하고 연결하여 사용할 수 있습니까?
A: 임의로 직접 연결하고 확장하는 것은 권장하지 않습니다. 연장 시에는 동일한 분할번호를 가진 보상선을 사용해야 합니다. 일반 전선을 혼합하면 추가적인 가열 가능성이 발생하여 심각한 측정 오류가 발생합니다.

1.1 제품명, 모델, 눈금번호, 외통재질, 사용온도는 표 1-1과 같다.

제품명 모델 열전대 유형 외부 피복 재료 외경(mm) 최대 작동 온도. (°C)
강화된 크로멜-니실 열전대 케이블
강화된 크로멜-니실-Mg 열전대 케이블 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0.5; 1.0 500
1.5; 2.0 800
3.0; 4.0; 4.5; 5.0 900
6.0; 8.0 1100
강화된 크로멜-니실 열전대 케이블
강화된 크로멜-니실-Mg 열전대 케이블 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0.5; 1.0 400
1.5; 2.0 600
3.0; 4.0; 4.5; 5.0 800
6.0; 8.0 800
Armored Chromel-Constantan 열전대 케이블 KE E 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 400
1.5; 2.0 500
3.0; 4.0; 4.5; 5.0 600
6.0; 8.0 800
Armored Iron-Constantan 열전대 케이블 KJ J 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 300
1.5; 2.0 400
3.0; 4.0; 4.5; 5.0 500
6.0; 8.0 750
강화 구리-콘스탄탄 열전대 케이블 KT T 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 200
1.5; 2.0; 3.0
4.0; 4.5; 5.0 		300
300
6.0; 8.0 400
Armored PtRh10–Pt 열전대 케이블 캔사스 S GH3030, GH3039, 25Cr–20Ni 1.0; 1.5 800
2.0; 3.0 900
Armored PtRh13–Pt 열전대 케이블 한국 R 4.0; 4.5 1000
5.0; 6.0; 8.0 1100
강화된 PtRh30-PtRh6 열전대 케이블 KB B GH3030, GH3039, 25Cr–20Ni 4.0; 4.5 1100
5.0; 6.0; 8.0 1200


참고: 다른 재질로 제작되고 외경이 다른 제품은 공급업체와 고객 간의 협의를 통해 제공될 수 있습니다.
1.2 제품 규격
1.2.1 비금속 보호 열전대 케이블은 JB/T8205-1999 및 GB/T18404-2001을 준수합니다.
1.2.2 귀금속 외장 열전대 케이블은 JB/T 8909-1999를 준수합니다.
1.2.3 강화된 Pt-Rh 30-Pt-Rh 8 열전대 케이블은 QB/T 2405-2004를 준수합니다.

1.3 아머드 써모커플 케이블 모델 지정 방법:

KK 4 G30 Φ5.0 I GB/T18404-2001
KK 모델 (KKKN, KEKJKTKS, KR, KB)
4 케이블 수: 2코어에는 지정되지 않습니다. 4코어는 "4"로 표시됩니다.
G30 보호 튜브 재질: 1Cr18Ni9Ti는 "B"로 표시됩니다.
GH3039는 "G39"로 표시됩니다.
GH3030은 "G30"으로 표시됩니다.
25Cr-20Ni는 "2520"으로 표시됩니다.
316L, 304
Φ5.0 케이블 외경(Φ0.5~8.0mm)
I 공차 등급(클래스 I, II, III)
GB/T18404 표준번호
2001 표준 연도

1.4 제품의 치수 및 허용편차는 표 1-2에 따른다.

외경 및 공차(mm) KK / KN / KE / KJ / KT 캔사스 / 한국 / KB
최소 벽 두께(mm) 최소 열전대 와이어 직경 (mm) 최소 절연층 두께(mm) 최소 벽 두께(mm) 최소 열전대 와이어 직경 (mm) 최소 열전소선 직경(mm)
0.5±0.025 0.05 0.08 0.04 / / /
1.0±0.025 0.1 0.15 0.08 0.1 0.1 0.12
1.5±0.025 0.15 0.23 0.12 0.15 0.15 0.17
2.0±0.025 0.2 0.3 0.16 0.2 0.2 0.23
3.0±0.030 0.3 0.45 0.24 0.3 0.3 0.34
4.0±0.040 0.4 0.6 0.32 0.4 0.4 0.47
4.5±0.045 0.45 0.68 0.36 0.45 0.4 0.52
5.0±0.050 0.5 0.75 0.4 0.5 0.45 0.62
6.0±0.060 0.6 0.9 0.48 0.6 0.45 0.8
8.0±0.080 0.8 1.2 0.64 0.8 0.45 1.16

참고: 다중 코어 또는 단일 코어 보호 열전대 케이블의 경우 튜브 벽 두께, 열전대 와이어 직경 및 절연체 두께에 대한 약간의 조정이 허용됩니다.

1.4 열전대 특성 및 허용 오차
다양한 모델의 외장 열전대 케이블로 제조된 외장 열전대의 경우 기준 접점이 0°C일 때 열전 전위는 GB/T 16839.1-1997, "열전대 - 파트 1: 교정 표"를 준수해야 하며, 다양한 등급에 대한 공차는 표 1-3의 조항을 준수해야 합니다.

카테고리 공차 등급 모델 유형 공차(°C) 온도 범위(°C)
비금속 외장 열전대 케이블 I KK K ±1.5°C 또는 ±0.4%t -40 ~ 1100
KN N -40 ~ 1100
KE E -40 ~ 800
KJ J -40 ~ 750
KT T ±0.5°C 또는 ±0.4%t -40 ~ 350
II KK K ±2.5°C 또는 ±0.75%t -40 ~ 1100
KN N -40 ~ 1100
KE E -40 ~ 800
KJ J -40 ~ 750
KT T ±1.0°C 또는 ±0.75%t -40 ~ 400
III KK K ±2.5°C 또는 ±1.5%t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1.0°C 또는 ±1.5%t −200 ~ 40
귀금속 기갑 열전대 케이블 II 캔사스 S ±1.5°C 또는 ±0.25%t 300 ~ 1100
한국 R 300 ~ 1100
태평양 표준시 캔사스 S ±3.0°C 또는 ±0.5%t 300 ~ 1100
한국 R 300 ~ 1100
II KB B ±0.25%t 600 ~ 1200
III KB B ±4.0°C 또는 ±0.5%t 600 ~ 1200

참고: t = 측정된 온도의 절대값(°C); "pt"는 표준(보통) 등급을 나타냅니다.

1.5 절연저항
절연 저항은 쌍선 사이, 쌍선과 외부 피복 사이에서 측정되어야 합니다. 외경이 1.5mm 미만인 케이블의 경우 적용 전압은 75 25V DC입니다. 외경이 1.5mm보다 큰 케이블의 경우 적용 전압은 500-50V DC입니다. 실온 및 고온에서의 미터당 절연 저항은 표 1-4의 규정을 준수해야 합니다.

테스트 환경 모델s 최소 측정길이(m) 테스트 온도(°C) 최소 절연저항(MΩ/m)
실내온도 KK, KE, KJ, KT, KN, KS, KR, KB 1 25±15 1000
고온. KK, KN, KE, KJ, KS, KR, KB 0.5 500±15 5
고온. KT 0.5 300±15 500

참고: 보호된 열전대 및 보호된 열전대 케이블의 절연 재료는 전기 전도성이 제한되어 있습니다. 케이블 길이가 길어지면 절연 저항이 감소합니다. 단위 길이당 전도도는 Sm'(Q'·m'과 동일)로 표시됩니다. 1m보다 긴 케이블이나 열전대의 경우 절연 저항은 ·m 또는 MQ·m로 표시되며, 절연 저항은 길이에 반비례합니다. 1m 미만의 경우 MQ·m.로 표시합니다.
