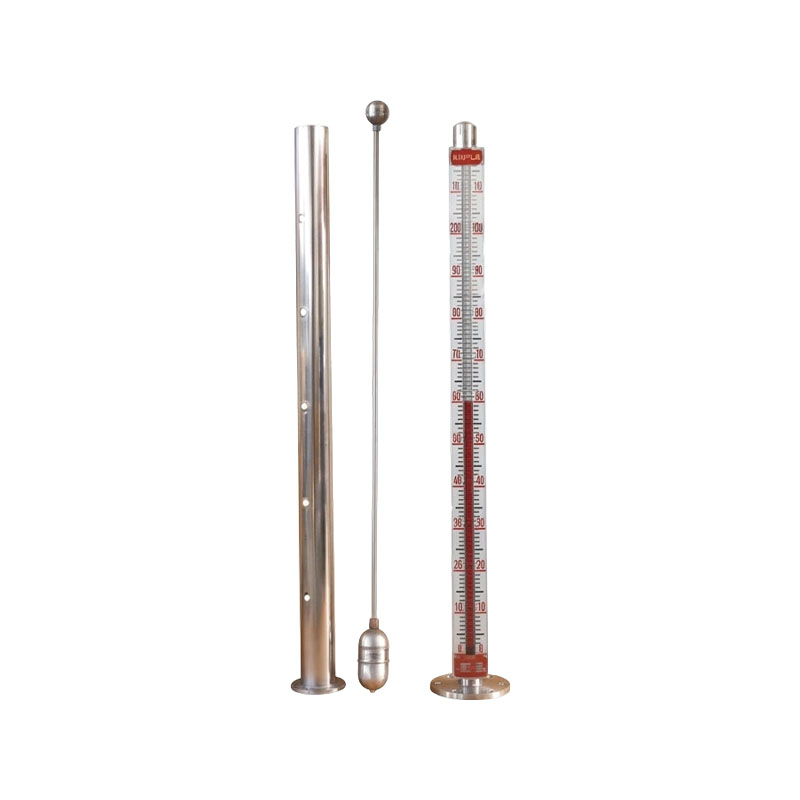

UZD-AF 상단 장착형 자기 레벨 게이지

UZC-AF01 기본형 자기 레벨 게이지 시리즈는 다양한 응용 분야에서 일반적으로 사용되는 측면 장착형 자기 레벨 게이지입니다. 플로팅 볼 내부의 자성 강철에는 고품질의 강력한 자석이 선택되었습니다. 물, 액화 가스, 액체 암모니아, 액체 염소, 프로필렌, 산, 알칼리, 염분 등과 같은 다양한 액체 매체를 측정할 수 있습니다.
기본 자기 레벨 게이지는 작동 압력이 6.3 MPa 미만이고 작동 온도가 180 ℃ 미만인 액체 매체의 액체 레벨을 측정하는 데 적합합니다. 기본 자기 레벨 게이지는 XG/UQZ-08 번들 원격 송신기와 함께 사용하여 4-20mA 원격 전송 신호를 출력할 수 있습니다. 상한 및 하한 레벨 경보 및 제어는 물론 원격 감지, 표시 및 제어를 달성하기 위해 상하 레벨 경보 스위치를 장착할 수 있습니다.

제품 특징:
1. 특수 탱크에 적합한 상단 장착 수직 설치: 상단 삽입 설치 방법을 채택하면 탱크 본체 측면에 구멍을 열 필요가 없습니다. 이는 고압 저장 탱크, 밀봉된 반응 용기, 지하 저장 탱크, 수평 탱크 등과 같이 측벽을 열 수 없는 장비에 완벽하게 적용됩니다. 설치 적응성은 매우 강력합니다.
2. 완전 밀봉 방폭, 높은 안전 성능: 전체 밀폐 구조에는 누출 지점이 없으며 가연성, 폭발성, 독성 및 부식성 매체에 적응할 수 있습니다. 방폭 등급 설계를 지원하고 매체 휘발 및 누출 위험을 제거하며 화학적 방폭 작업 조건 표준을 충족합니다.
3. 비접촉식 측정, 내구성 및 유지 관리가 필요 없음: 내부에 기계적 전달 구성 요소가 없고 마모나 방해가 없으며 중간 점도, 결정화 또는 약간의 불순물에 영향을 받지 않는 자기 결합 원리를 기반으로 작동합니다. 오랫동안 안정적으로 작동하며 유지관리 비용이 거의 0에 가깝습니다.
4. 자동화 제어에 대한 신호 통합 및 적응: 원격 전송 송신기 및 스위치 경보 장치를 장착하여 액체 레벨의 로컬 가시성과 4-20mA의 원격 신호 전송을 달성할 수 있습니다. 높고 낮은 액체 레벨 경보, 인터록 제어를 지원하며 공장 자동화 제어 시스템과 호환됩니다.

응용 산업:
1. 석유화학 산업: 가연성, 폭발성 및 부식성 화학 매체에 적합한 다양한 오일 저장 탱크, 화학 용제 탱크, 반응 용기 및 증류탑의 액체 레벨을 모니터링합니다.
2. 제약 및 정밀화학 산업: 무균 반응 탱크, 성분 탱크 및 저장 탱크는 오염이 없는 완전 밀봉 구조로 청정 생산 조건의 요구 사항을 충족합니다.
3. 전력 및 화력 산업: 담수화 물 탱크, 응축수 탱크, 석유 저장 탱크, 도징 탱크 등 장비의 액체 레벨 모니터링으로 발전소의 지속적이고 안정적인 운영에 적합합니다.
4. 환경 수처리 산업: 하수 저장 탱크, 화학 물질 저장 탱크, 재생수 탱크 및 산성 염기 저장 탱크의 액체 레벨 감지로 다양한 산성 염기 및 폐수 매체에 적합합니다.

FAQ 성능 사양

Q1: 상단 장착형 자기 레벨 게이지와 측면 장착형 자기 레벨 게이지의 차이점은 무엇입니까?
A: 핵심적인 차이점은 설치 방법에 있습니다. 탑 마운트형은 측벽 개구부가 필요 없이 탱크 본체 상단에서 설치됩니다. 특수 밀봉 탱크, 고압 탱크 및 측벽을 열 수 없는 시나리오에 중점을 둡니다. 측면 장착형은 기존 수직 저장 탱크에 적합하며 보편성이 뛰어납니다. 둘의 측정 원리와 정확도는 기본적으로 동일합니다.

Q2: 고온 및 고압 매체를 측정할 수 있습니까?
답: 알겠습니다. 이 제품은 전반적인 밀봉 및 압축 저항, 고온 저항 및 충격 저항이 강하여 고온 및 고압 조건에 맞게 맞춤화할 수 있어 산업용 주전자 및 고압 저장 탱크의 가혹한 사용 환경을 충족할 수 있습니다.

Q3: 매체의 점도와 결정화가 측정에 영향을 줍니까?
A: 기본적으로 영향을 받지 않습니다. 자기 결합 비접촉 측정; 플로팅 볼은 액체 레벨에 따라 자율적으로 상승 및 하강하며 매체는 점성이 있고 약간 결정화되어 있으며 소량의 불순물을 포함하고 있어 방해나 고장을 일으키지 않습니다. 대부분의 복잡한 중간 작업 조건에 적합합니다.

Q4: 원격 전송 및 액체 레벨 경보를 지원합니까?
답: 지원합니다. 원격 전송 모듈과 결합하여 4-20mA 표준 아날로그 신호를 출력하고 PLC 및 DCS 시스템에 연결할 수 있습니다. 자동 높낮이 액체 레벨 경보 및 펌프 본체 연동 시작/중지를 달성하기 위해 자기 스위치를 설치할 수도 있습니다.

측정 범위: 300~15,000mm
측정 정확도: ±10mm
챔버 재질: 304, 32, 316L, PP, PTFE가 라이닝된 스테인리스 스틸
작동 압력: 1.6, 2.5, 4.0, 6.3MPa
온도 범위: -40°C ~ 180°C
중간 비중: ≥0.45g/cm³
중간 밀도 차이: ≥0.15g/cm³
중간 점도: ≤0.02 Pa·s
출력 신호: 4~20mA DC, 600Ω 부하
연결 플랜지: DN20, DN25 등; 플랜지 표준: HG/T 20592-2009

XG/UZD-AF 상부 장착형
L 배수 밸브
□ 상한/하한 레벨 스위치
Y XG/UQZ-08 2선 송신기
d 방폭형(Ex d)
i 본질안전형(Ex ia)
□ 격리된 안전 장벽 포함
E XMT 막대 그래프 디지털 표시기 — (1) 수평 / (2) 수직
J1 증기 가열 재킷
J2 진공 재킷
—□ 측정 범위
—□ 중간 밀도
—□ 작업 압력
